DVD-5900/DVD-A11

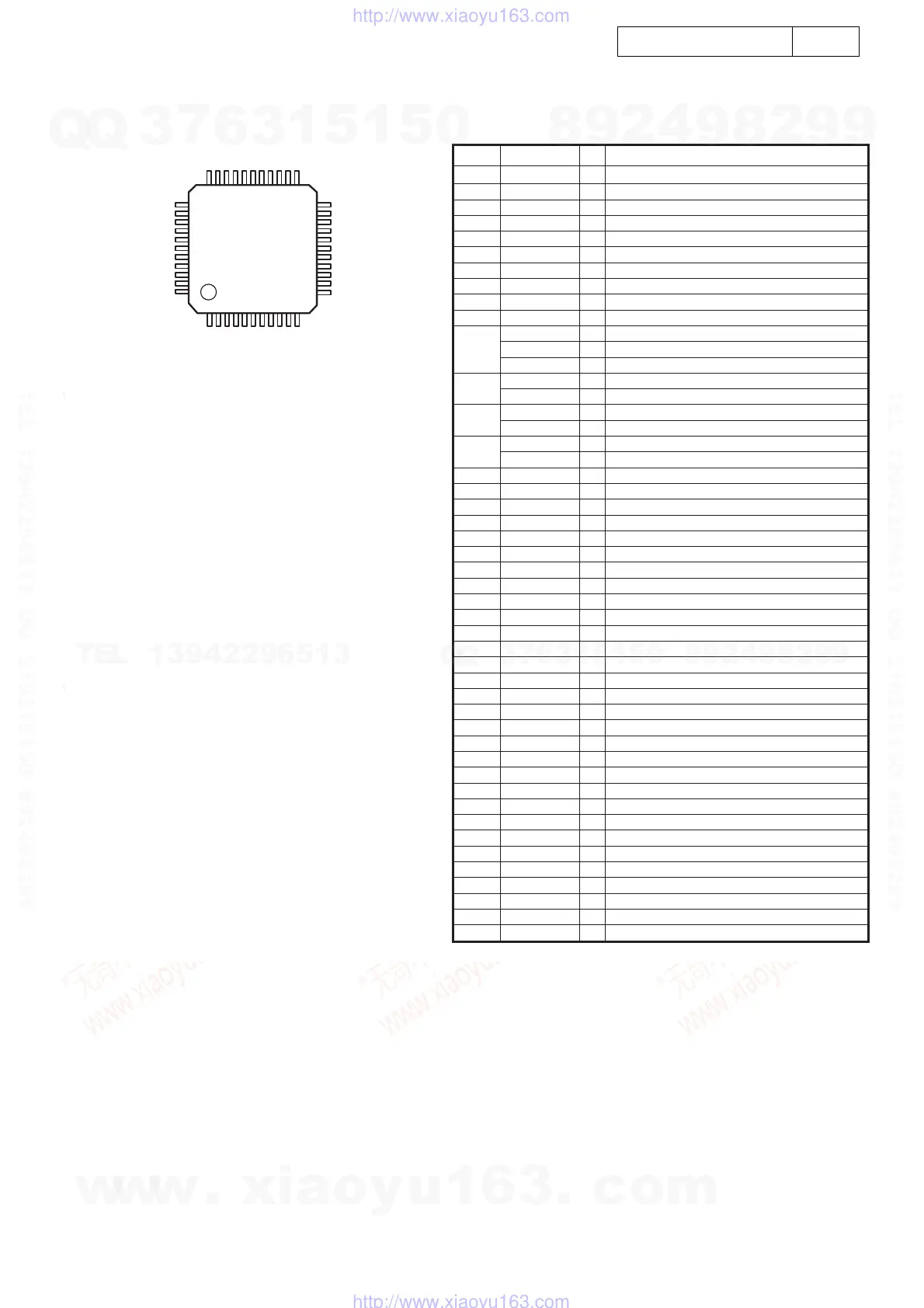

AK4101VQ (AD: IC301)
44
34
33 23
111
12
22
1 PDN I Power down and reset pin
2 MCLK I Master clock input pin
3 SDTI1 I Audio serial data input 1 pin
4 SDTI2 I Audio serial data input 2 pin
5 SDTI3 I Audio serial data input 3 pin
6 SDTI4 I Audio serial data input 4 pin
7 VDD Power pin, 4.75V ~ 5.25V
8 VSS Ground pin
9 BICK I/O Audio serial data clock in/out pin
10 LRCK I/O In/out channel clock pin
FS0 I Sampling frequency select 0 pin (sync. mode)
11 CSN I Host I/F chip select pin (async. mode)
AKMODE I AK4112A mode pin (audio rooting mode)
12
FS1 I Sampling frequency select 1 pin (sync. mode)
CDTI I Host I/F data input pin (async. mode)
13
FS2 I Sampling frequency select 2 pin (sync. mode)
CCLK I Host I/F bit clock input pin (async. mode)
14
FS3 I Sampling frequency select 3 pin (sync. mode)
CDTO O Host I/F data output pin (async. mode)
15 C1 I CH1 status bit input pin
16 C2 I CH2 status bit input pin
17 C3 I CH3 status bit input pin
18 C4 I CH4 status bit input pin
19 ANS I Async./Sync. mode select pin
20 BLS I/O Block start in/out pin
21 CKS0 I Clock mode select 0 pin
22 VSS Ground pin
23 CKS1 I Clock mode select 1 pin
24 TXN4 O CH4 differential inverted output pin
25 TXP4 O CH4 differential non-inverted output pin
26 TXN3 O CH3 differential inverted output pin
27 TXP3 O CH3 differential non-inverted output pin
28 VDD Power pin, 4.75V ~ 5.25V
29 VSS Ground pin
30 TXN2 O CH2 differential inverted output pin
31 TXP2 O CH2 differential non-inverted output pin
32 TXN1 O CH1 differential inverted output pin
33 TXP1 O CH1 differential non-inverted output pin
34 DIF0 I Audio serial I/F select 0 pin
35 VDD Power pin, 4.75V ~ 5.25V
36 DIF1 I Audio serial I/F select 1 pin
37 DIF2 I Audio serial I/F select 2 pin
38 U1 I CH1 user data bit input pin
39 U2 I CH2 user data bit input pin
40 U3 I CH3 user data bit input pin
41 U4 I CH4 user data bit input pin
42 V12 I CH1&2 validity bit input pin
43 V34 I CH3&4 validity bit input pin
44 TRANS I Audio rooting mode pin (sync. mode)
Pin Name Function
Pin No.
I/O
AK4101VQ Terminal Function
