106
ITALIANO
B

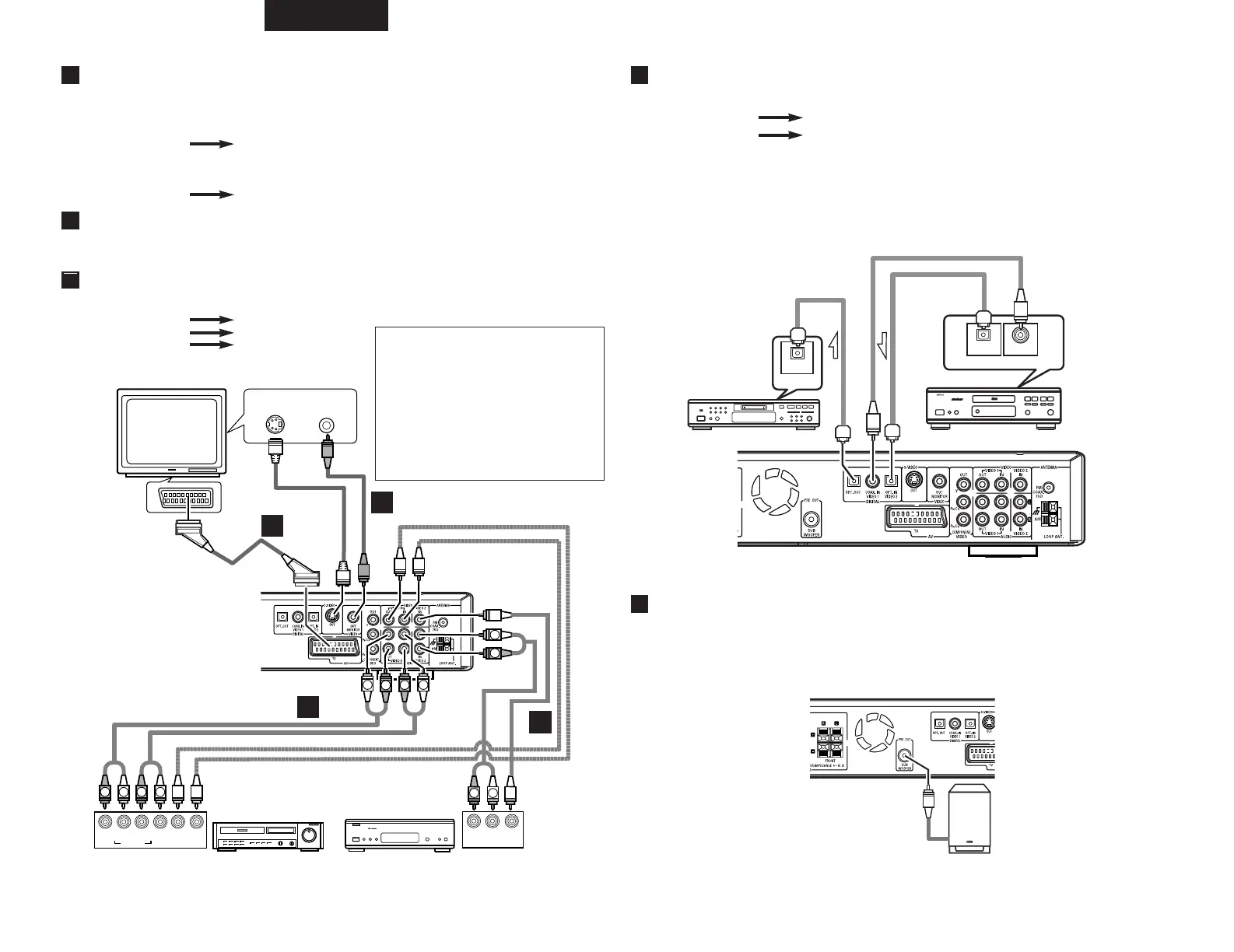

Jack S-VIDEO o VIDEO
Il collegamento S-VIDEO rappresenta la seconda scelta ed è migliore rispetto al collegamento video
composto standard.
Se il componente dispone di un jack S-VIDEO, collegarlo al cavo S-VIDEO di elevata qualità.
S-VIDEO OUT S-VIDEO IN (TV)
Se non è disponibile né COMPONENT VIDEO né S-VIDEO, collegare il componente al cavo RCA di elevata
qualità progettato per le applicazioni video.
VIDEO OUT VIDEO IN (TV)
VIDEO IN
S-VIDEO IN
B
R OUT
VIDEO
OUT
L
AUDIO
R OUT IN
AUDIO
VIDEO
OUT
IN
LRL
L
R
R
L
R
RL L
R
RLL
R
L
R
L
TV
ADV-500SD
B
C
C
Connettore AV (jack SCART)
Collegare il jack SCART sull’unità al jack SCART IN sul televisore utilizzando un cavo Scart.
D
Jack VIDEO1, VIDEO2
Collegare il componente con i cavi RCA. Accertarsi di collegare:
spina bianca jack bianco (L : sinistra)
spina rossa jack rosso (R : destra)
spina gialla jack gialla
D
D
Videoregistratore, ecc.
Sintonizzatore CS, ecc.
E
Jack DIGITAL IN/OUT
Collegare il componente ai cavi coassiali ottici o ai cavi ottici.
DIGITAL IN DIGITAL OUT (CD, ecc.)
DIGITAL OUT DIGITAL IN (CD-R, MD, ecc.)
• Collegare uno dei terminali DIGITAL. (OPTICAL o COAXIAL)
• Per eseguire la registrazione digitale, collegare la fonte (lettore CD, ecc.) a DIGITAL IN e il registratore (CD-R,
MD, ecc.) a DIGITAL OUT.
• Quando per il collegamento viene utilizzato un cavo a fibre ottiche, rimuovere il cappuccio protettivo da
entrambe le estremità del cavo ottico.
ATTENZIONE:
Collegare OPTICAL o COAXIAL agli appositi jack.
OUTPUT
OPTICAL COAXIAL
DIGITAL AUDIODIGITAL AUDIO
INPUT
OPTICAL
B
ADV-500SD
MD, CD-R, ecc.
Lettore CD, ecc.
CAVO
OTTICO
F
Jack SUBWOOFER PRE OUT
Utilizzare il jack Subwoofer per eseguire il collegamento nel caso in cui siano presenti subwoofer attivi
aggiuntivi.
È possibile collegare un subwoofer attivo più grande al sistema. Collegare il subwoofer attivo al jack
SUBWOOFER PRE-OUT utilizzando un cavo audio schermato.
ADV-500SD
SUBWOOFER ATTIVO
Precauzioni durante la registrazione
analogica dei DVD o di altre fonti
d’ingresso digitali:
• Non commutate la modalità INPUT o la
modalità SURROUND, e non collegate o
scollegate le cuffie durante la
registrazione. Facendo questo si causerà
l’interruzione della registrazione del
suono.
Vi raccomandiamo di impostare la
modalità SURROUND su “STEREO”.
