107
ITALIANO
• I terminali rossi degli altoparlanti di ADV-500SD sono positivi (+) e i terminali neri sono negativi (–).
• Il lato “+” del cavo degli altoparlanti è contrassegnato per distinguerlo dal lato “–” del cavo. Collegare il lato
contrassegnato al terminale “+” rosso e il lato non contrassegnato al terminale nero.
• Preparare i cavi degli altoparlanti per il collegamento spelando circa 10 (non più poiché può verificarsi un corto
circuito) dell’isolante esterno.
Attorcigliare saldamente i fili, in modo che non si sparpaglino.
SPEAKERS
FRONT (L/R)
CENTER
REAR (SURROUND)(L/R)
SURR.BACK SUBWOOFER
ATTENZIONE:
Per evitare di danneggiare gli altoparlanti con un segnale improvviso ad alto livello, spegnere la corrente
prima di collegare gli altoparlanti.

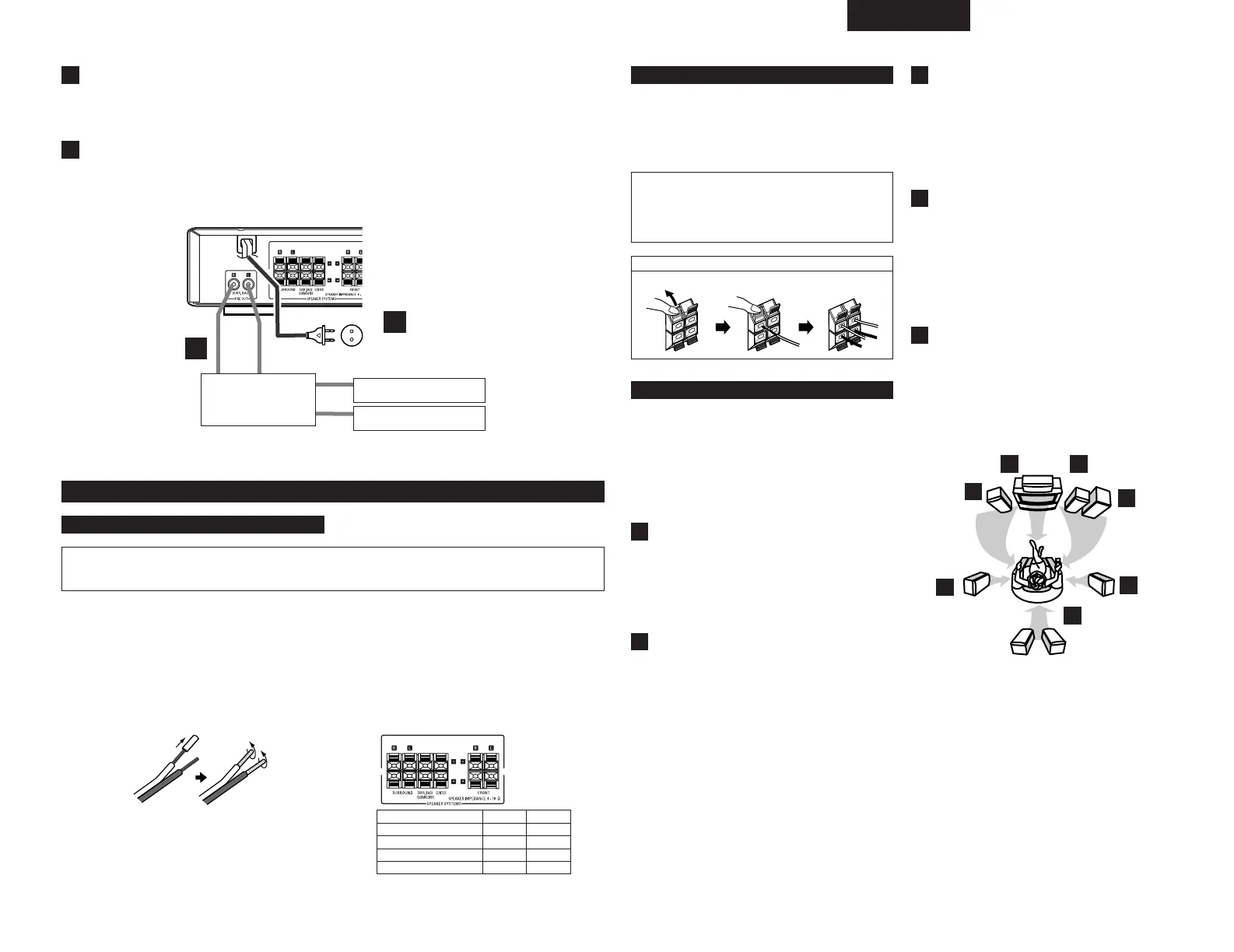

(2) Collegamenti agli altoparlanti (SYS-500SD)
Collegamenti degli altoparlanti
ATTENZIONE:
Le parti metalliche dei due fili separati non
devono entrare in contatto, poiché può verificarsi
un corto circuito. I fili corto-circuitati possono
causare incendi o guasti dell’apparecchiatura.
Premere la leva, inserire l’estremità spelata e
attorcigliata del cavo (circa 3/8”), quindi rilasciare la
leva:
Accertarsi che sia fissata saldamente tirando
leggermente il cavo.
Come eseguire il collegamento
Collegamento ai terminali degli altoparlanti
1. Premere la leva.
2. Inserire il cavo. 3. Riportare la leva
in posizione.
Posizionamento degli altoparlanti
Il posizionamento degli altoparlanti varia in base alle
dimensioni e all’acustica della stanza di ascolto.
Mentre si ascolta un programma, spostare gli
altoparlanti in diverse posizioni per determinare il
punto in cui si ottiene un effetto surround migliore.
Posizionare gli altoparlanti collegati a “L” sulla
sinistra e a “R” sulla destra.
A
Altoparlanti anteriori (SC-A500SD)
Posizionare gli altoparlanti anteriori davanti alla
posizione di ascolto, a sinistra e a destra del
televisore.
Gli altoparlanti anteriori sono necessari per le
modalità surround.
A
A
B
Altoparlante centrale (SC-C500SD)
Posizionare l’altoparlante centrale tra gli altoparlanti
anteriori o sotto al televisore. Questo altoparlante
stabilizza l’immagine del suono.
B
C
Altoparlanti surround (SC-A500SD)
Installare questi altoparlanti sopra il livello delle
orecchie dell’ascoltatore, a sinistra e a destra.
Non installare gli altoparlanti surround troppo lontano
dalla posizione di ascolto. Può rivelarsi utile rivolgere
gli altoparlanti posteriori verso una parete o il soffitto
per disperdere maggiormente il suono.
C
C
D
Subwoofer passivo (DSW-500SD)
Riproduce i suoni dei bassi potenti e profondi.
I subwoofer sono maggiormente efficaci se
posizionati sul pavimento o vicino al pavimento, in un
angolo della stanza. Per ulteriori informazioni sul
posizionamento, fare riferimento alle istruzioni
accluse al subwoofer.
D
E
Altoparlanti surround posteriori (SURR.
BACK SP.)
Se si aggiungono altoparlanti surround posteriori, è
possibile ottenere un suono surround a 6.1 canali o a
7.1 canali (ad esempio: DOLBY DIGITAL EX, DOLBY
PRO LOGIC
IIx, DTS ES, DTS NEO 6, ecc.)
Posizionare l’altoparlante dietro al punto di ascolto.
E
(1 o 2
altoparlanti)
G
Jack SURR. BACK PRE OUT
Utilizzare il jack SURR. BACK PRE OUT per collegare POWER AMPLIFIER aggiuntivi e due sistemi di
altoparlanti.
È possibile godersi il sistema surround a 7.1 canali.
ADV-500SD
POWER AMPLIFIER
(per canale SURR.
BACK)
• Collegare l’amplificatore di potenza per il sistema di
altoparlanti centrale e SURR. BACK.
IN
Altoparlante SURR.
BACK (L)
Altoparlante SURR.
BACK (R)
IN
H
Cavo di alimentazione CA
Al termine di tutti i collegamenti, inserire il cavo di alimentazione CA nell’apposita presa a muro.
G
All’uscita CA
H
NERO
–
NERO
NERO
NERO
ROSSO
+
ROSSO
ROSSO
ROSSO
