139
ESPAÑOL
B

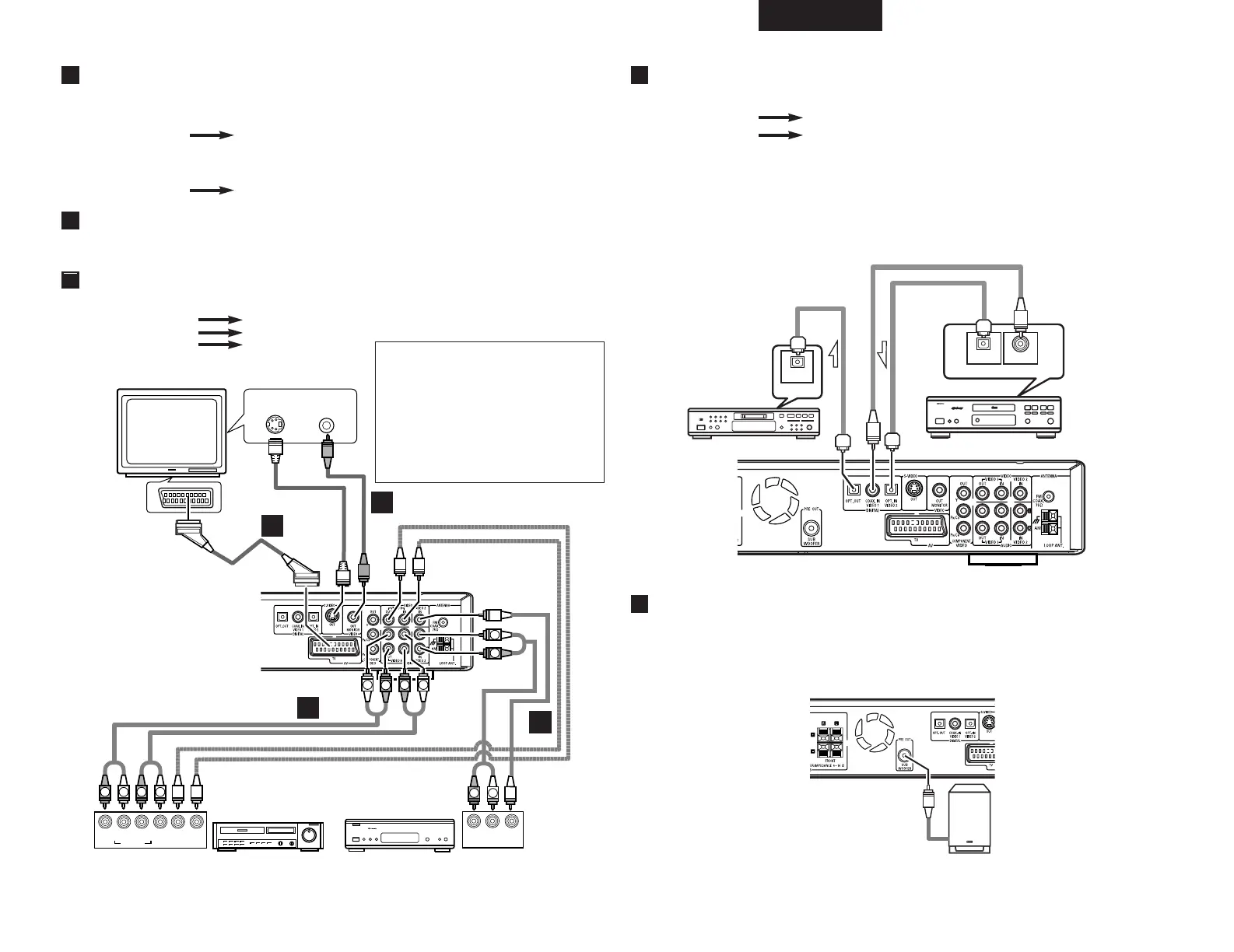

Terminales S-VIDEO o VIDEO
La conexión S-VIDEO es la segunda opción y resulta superior a la conexión de vídeo compuesto normal. Si el
componentes dispone de un terminal S-VIDEO, conéctelo con un cable S-VIDEO de alta calidad.
S-VIDEO OUT S-VIDEO IN (TV) (Salida/Entrada S-VIDEO)
Si no dispone ni de COMPONENT VIDEO ni de S-VIDEO, conecte el componente con un cable RCA de alta
calidad para aplicaciones de vídeo.
VIDEO OUT VIDEO IN (TV) (Entrada/Salida VIDEO OUT)
VIDEO IN
S-VIDEO IN
B
R OUT
VIDEO
OUT
L
AUDIO
R OUT IN
AUDIO
VIDEO
OUT
IN
LRL
L
R
R
L
R
RL L
R
RLL
R
L
R
L
TV
ADV-500SD
B
C
C
Conector AV (terminal SCART)
El terminal SCART de la unidad al terminal SCART IN del TV con un cable euroconector.
D
Terminal VIDEO1, VIDEO2
Conecte el componente con cables RCA. Asegúrese de conectar:
conector blanco terminal blanco (L: izquierdo)
conector rojo terminal rojo (R: derecho)
conector amarillo terminal amarillo)
D
D
VCR, etc.
Sintonizador CS, etc.
E
Terminales DIGITAL IN/OUT
Conecte el componente con cables coaxiales o cable ópticos opcionales .
DIGITAL IN DIGITAL OUT (CD, etc.)
DIGITAL OUT DIGITAL IN (CD-R, MD, etc.)
• Conecte cualquiera de los terminales digitales (OPTICAL o COAXIAL)
• Para grabar de forma digital, conecte la fuente (reproductor de CD, etc.) a DIGITAL IN y el grabador (CD-R,
MD, etc.) a DIGITAL OUT.
• Cuando se utilice un cable de fibra óptica para las conexiones, retire las tapas que protegen los dos extremos
del cable óptico.
PRECAUCIÓN:
Conecte OPTICAL o COAXIAL con un terminal adecuado.
OUTPUT
OPTICAL COAXIAL
DIGITAL AUDIODIGITAL AUDIO
INPUT
OPTICAL
B
ADV-500SD
MD, CD-R, etc.
Reproductor de CDs, etc.
OPTICAL CABLE
(cable óptico)
F
Terminal SUBWOOFER PRE OUT
Utilice el terminal Subwoofer para conectar en caso de que disponga de un altavoz de subgraves activo
adicional.
Puede conectar al sistema un subwoofer activo más grande. Conecte el subwoofer activo al terminal
SUBWOOFER PRE-OUT con un cable de audio blindado.
ADV-500SD
ACTIVE SUBWOOFER
Precauciones durante la grabación
analógica de DVDs o fuentes de entrada
digital:
• No cambie el modo INPUT o
SURROUND, y no conecte o desconecte
el auricular durante la grabación. De lo
contrario se interrumpirá el sonido que se
está grabando.
Le recomendamos ajustar el modo
SURROUND a “STEREO”.
