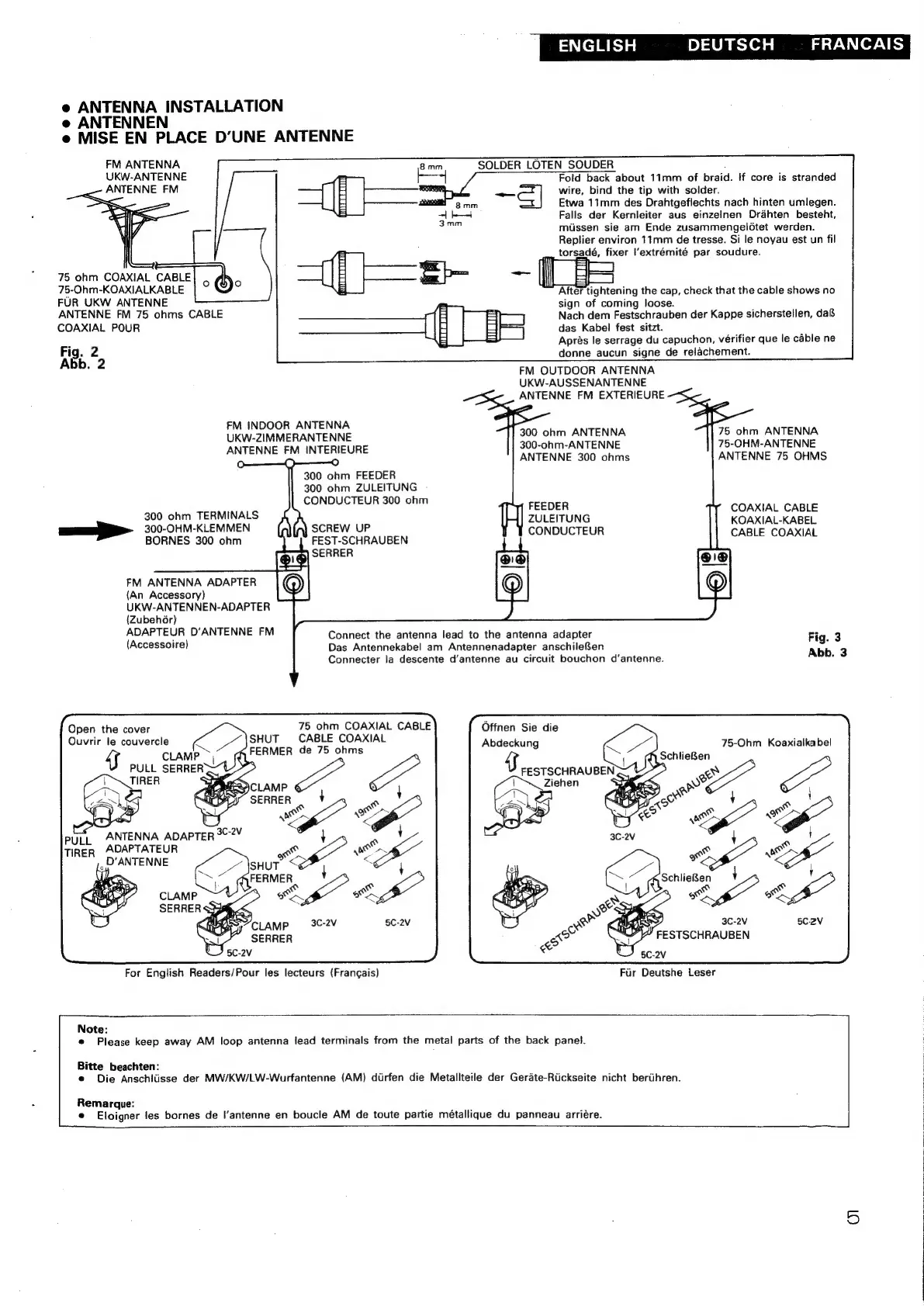

e ANTENNA INSTALLATION
e@ ANTENNEN
e MISE EN PLACE D’UNE ANTENNE
FM ANTENNA SOLDER LOTEN SOUDER
UKW-ANTENNE Fold back about 11mm of braid. If core is stranded
ANTENNE FM et wire, bind the tip with solder.
8mm Etwa 11mm des Drahtgeflechts nach hinten umlegen.
ake Falls der Kernleiter aus einzelnen Drahten besteht,
mtissen sie am Ende zusammengelotet werden.
Replier environ 11mm de tresse. Si le noyau est un fil
torsadé, fixer l'extrémité par soudure.
75 ohm COAXIAL CABLE
75-Ohm-KOAXIALKABLE
FUR UKW ANTENNE
ANTENNE FM 75 ohms CABLE
COAXIAL POUR
Fig. 2
Abb. 2
After tightening the cap, check that the cable shows no
sign of coming loose.
Nach dem Festschrauben der Kappe sicherstellen, da&
das Kabel fest sitzt.
Aprés le serrage du capuchon, vérifier que le cable ne
donne aucun signe de relachement.
FM OUTDOOR ANTENNA
UKW-AUSSENANTENNE
ANTENNE FM EXTERIEURE
FM INDOOR ANTENNA
UKW-ZIMMERANTENNE
ANTENNE FM INTERIEURE
75 ohm ANTENNA
75-OHM-ANTENNE
ANTENNE 75 OHMS
300 ohm ANTENNA
300-ohm-ANTENNE
ANTENNE 300 ohms
300 ohm FEEDER
300 ohm ZULEITUNG
CONDUCTEUR 300 ohm
FEEDER
ZULEITUNG
CONDUCTEUR
COAXIAL CABLE
KOAXIAL-KABEL
CABLE COAXIAL
300 ohm TERMINALS
mee
300-OHM-KLEMMEN
BORNES
300
ohm
FEST-SCHRAUBEN
SERRER
FM ANTENNA ADAPTER
{An Accessory)
UKW-ANTENNEN-ADAPTER
(ZubehGr)
ADAPTEUR D'ANTENNE FM Connect the antenna lead to the antenna adapter Fig. 3
(Accessoire) Das Antennekabel am Antennenadapter anschilefen Abb. 3
Connecter la descente d’antenne au circuit bouchon d’antenne.
Open the cover 75 ohm COAXIAL CABLE Offnen Sie die
Ouvrir le couvercle SHUT CABLE COAXIAL Abdeckun m i
<
R
d
9g
75-Ohm
Koaxialkabel
J
CLAMP
FERMER
de
75
ohms
PULL
em
ae
en
Lo
PULL ANTENNA ADAPTER °¢-?¥
UL
TIRER ADAPTATEUR
, D'ANTENNE
For English Readers/Pour les lecteurs (Frangais) Fur Deutshe Leser
Note:
e Please keep away AM loop antenna lead terminals from the metal parts of the back panel.
Bitte beachten:
e Die Anschilsse der MW/KW/LW-Wurfantenne (AM) dirfen die Metallteile der Gerdte-Ruckseite nicht berthren.
Remarque:
@ Eloigner les bornes de I’antenne en boucle AM de toute partie métallique du panneau arriére.
