Safety Information
112 / 268 06/2021
Säkerhetsföreskrifter för maskintillverkare
Desoutter ska inte hållas ansvarigt för någon personskada,
olycka eller annan skada som kan orsakas av felaktig instal-
lation, modifiering eller igångsättning, eller av användning
som ligger utanför Desoutters produkters avsedda använd-
ningsområden, vare sig av kunden eller en tredje part.
Operatörsskydd
Den här produkten är avsedd att integreras som en kompo-
nent i en maskin.
Det är inte en fristående enhet och inte något handverktyg.
Det är maskintillverkarens ansvar att försäkra att:
• Produkten omges av ordentliga skydd som förhindrar all
oavsiktlig eller avsiktlig kontakt med heta ytor på pro-
dukten.
Exempel på skydd:
• Om maskinstart innebär att operatören kontinuerligt
måste hålla in en avtryckare har styrenhetens snabb-
stoppfunktion (Quick Stop) anslutits korrekt till
avtryckaren till plus startenheten (digital ingång eller
nätverk)
Se produktinformationen som medföljer styrenheten för
utförligare information om snabbstoppfunktionens
anslutning och inställning.
Installation av verktygskabel
Verktygskabeln ska placeras för att undvika långvarig kon-
takt med motorn som är den hetaste delen av verktyget.
Även om verktyget har ett termiskt skydd som stänger av det
när det har nått för hög temperatur är det användarens ansvar
att konfigurera verktyget för att arbeta inom fastställda maxi-
mala temperaturer.
Kablarna som används i systemet får inte kunna ligga emot
spindelmotorn eftersom denna kan generera höga tempera-
turer.
Integrationen måste följa de rekommendationer som medföl-
jer kablarna (riktlinjer 6159923380 ingår).

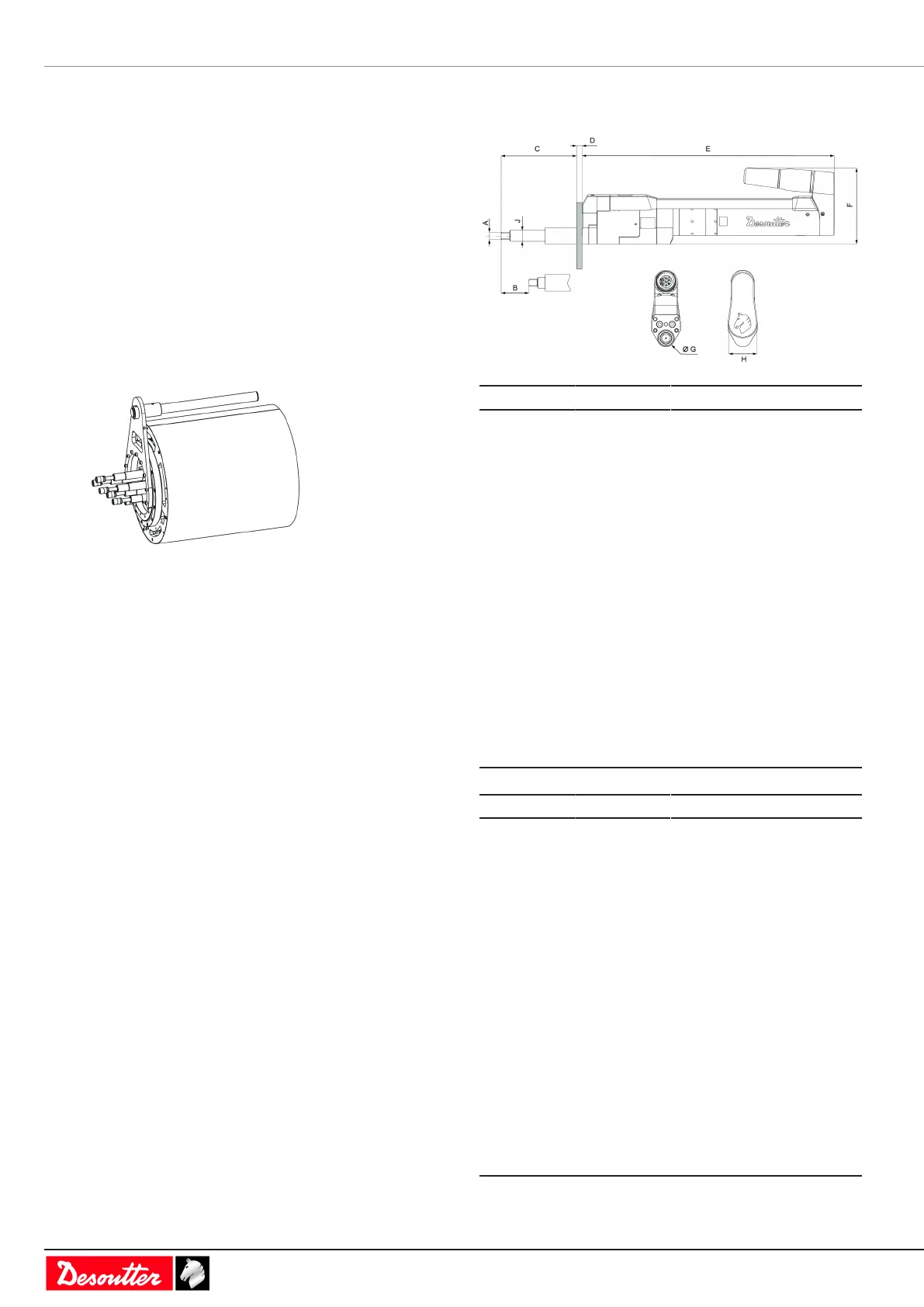

Installation
Dimensioner (mm)
Modell A B C
EFD43-8 9.5 50 76
EFD43-15 9.5 50 76
EFD43-30 9.5 50 75
EFD43-45 9.5 50 75
EFD51-70 12.7 50 95
EFD51-135 12.7 50 95
EFD60-175 19.1 50 104
EFD60-250 19.1 50 104
EFD80-330 19.1 60 114
EFD80-450 19.1 60 114
EFD80-680 25.4 60 122
EFD80-950 25.4 60 122
EFDO24-20 9.5 50 121
EFDO30-80 12.7 50 136
EFDO40-180 19.1 50 134
EFDO54-450 19.1 50 135
Modell D E F
EFD43-8 10 286 121
EFD43-15 10 286 121
EFD43-30 10 322 121
EFD43-45 10 322 121
EFD51-70 16 367 136
EFD51-135 16 367 136
EFD60-175 16 383 141
EFD60-250 16 383 141
EFD80-330 25 445 157
EFD80-450 25 445 157
EFD80-680 25 445 157
EFD80-950 25 445 157
EFDO24-20 10 351 124
EFDO30-80 10 456 137
EFDO40-180 16 504 155
EFDO54-450 16 617 173
