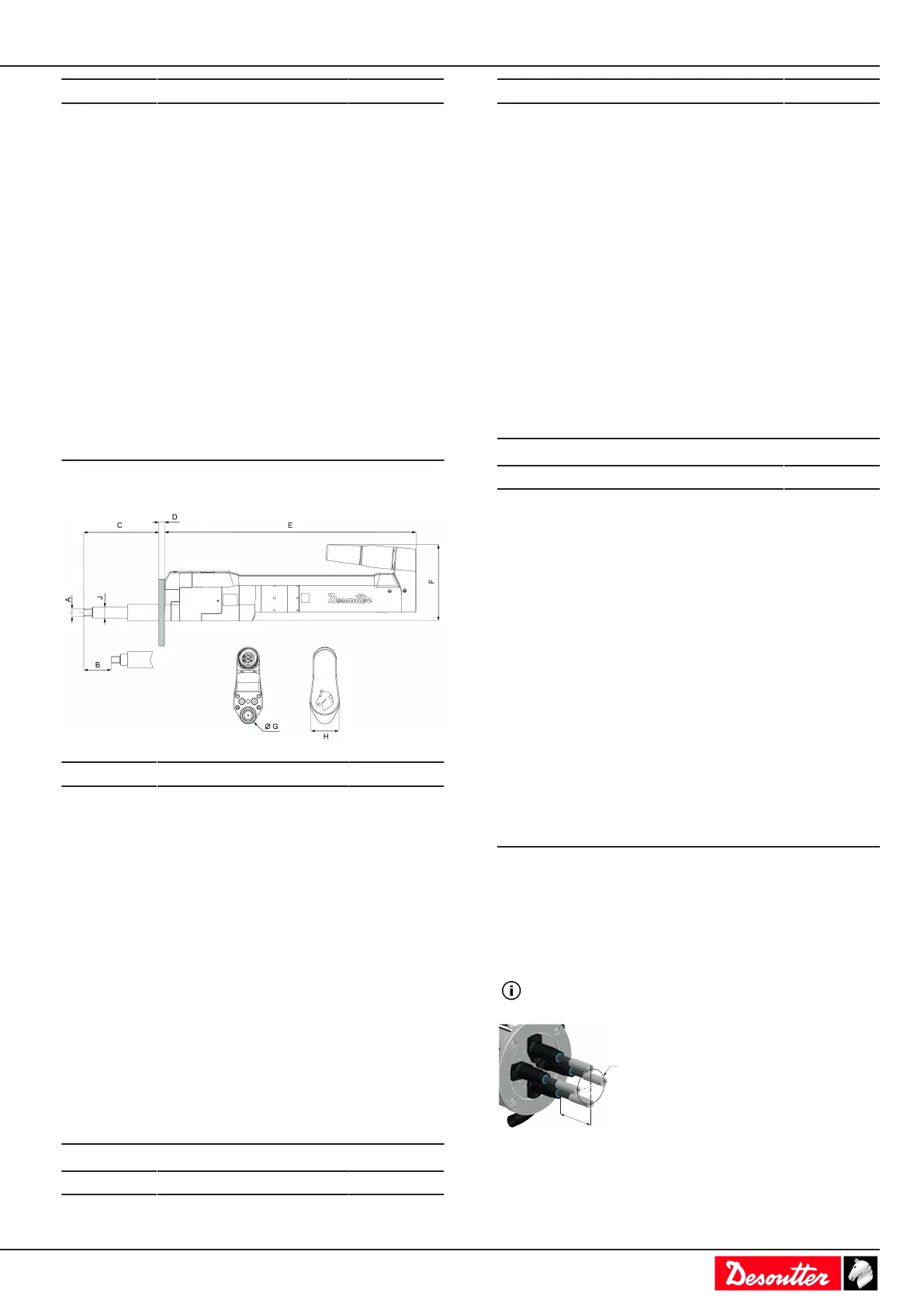

Safety Information
06/2021 113 / 268
Modell G H J
EFD43-8 - 43 14
EFD43-15 - 43 14
EFD43-30 - 43 14
EFD43-45 - 43 14
EFD51-70 - 51 20
EFD51-135 - 51 20
EFD60-175 - 60 20
EFD60-250 - 60 20
EFD80-330 - 80 32
EFD80-450 - 80 32
EFD80-680 - 80 32
EFD80-950 - 80 32
EFDO24-20 24 43 15
EFDO30-80 30 51 20
EFDO40-180 40 60 25
EFDO54-450 54 80 35
Mått (tum)
Modell A B C
EFD43-8 0.37 1.97 2.99
EFD43-15 0.37 1.97 2.99
EFD43-30 0.37 1.97 2.95
EFD43-45 0.37 1.97 2.95
EFD51-70 0.50 1.97 3.74
EFD51-135 0.50 1.97 3.74
EFD60-175 0.75 1.97 4.09
EFD60-250 0.75 1.97 4.09
EFD80-330 0.75 2.36 4.49
EFD80-450 0.75 2.36 4.49
EFD80-680 1 2.36 4.8
EFD80-950 1 2.36 4.8
EFDO24-20 0.37 1.97 4.77
EFDO30-80 0.50 1.97 5.35
EFDO40-180 0.75 1.97 5.27
EFDO54-450 0.75 1.97 5.31
Modell D E F
EFD43-8 0.39 11.26 4.76
Modell D E F
EFD43-15 0.39 11.26 4.76
EFD43-30 0.39 12.68 4.76
EFD43-45 0.39 12.68 4.76
EFD51-70 0.63 14.45 5.35
EFD51-135 0.63 14.45 5.35
EFD60-175 0.63 15.08 5.55
EFD60-250 0.63 15.08 5.55
EFD80-330 0.99 17.52 6.18
EFD80-450 0.99 17.52 6.18
EFD80-680 0.99 17.52 6.18
EFD80-950 0.99 17.52 6.18
EFDO24-20 0.39 13.83 4.89
EFDO30-80 0.39 17.97 5.40
EFDO40-180 0.63 19.86 6.11
EFDO54-450 0.63 24.31 6.82
Modell G H J
EFD43-8 - 1.69 0.55
EFD43-15 - 1.69 0.55
EFD43-30 - 1.69 0.55
EFD43-45 - 1.69 0.55
EFD51-70 - 2.01 0.79
EFD51-135 - 2.01 0.79
EFD60-175 - 2.36 0.79
EFD60-250 - 2.36 0.79
EFD80-330 - 3.15 1.26
EFD80-450 - 3.15 1.26
EFD80-680 - 3.15 1.26
EFD80-950 - 3.15 1.26
EFDO24-20 0.94 1.69 0.59
EFDO30-80 1.18 2.01 0.79
EFDO40-180 1.57 2.36 0.98
EFDO54-450 2.12 3.15 1.38
Designbegränsningar för maskiner med flera
spindlar, avseende EFDO-spindlar
Här är designekvationen för teleskopaxeln som är inbyggd i
EFDO-spindlar. EFDO-designen måste uppfylla:
L < d x A/C + B
Ekvationen är endast tillämplig när alla konstanter är in-
ställda på värden som anges i tabellen nedan.
där:
