Safety Information
06/2021 143 / 268
Model A B C
EFD60-250 0,75 1,97 4,09
EFD80-330 0,75 2,36 4,49
EFD80-450 0,75 2,36 4,49
EFD80-680 1 2,36 4,8
EFD80-950 1 2,36 4,8
EFDO24-20 0,37 1,97 4,77
EFDO30-80 0,50 1,97 5,35
EFDO40-180 0,75 1,97 5,27
EFDO54-450 0,75 1,97 5,31
Model D E F
EFD43-8 0,39 11,26 4,76
EFD43-15 0,39 11,26 4,76
EFD43-30 0,39 12,68 4,76
EFD43-45 0,39 12,68 4,76
EFD51-70 0,63 14,45 5,35
EFD51-135 0,63 14,45 5,35
EFD60-175 0,63 15,08 5,55
EFD60-250 0,63 15,08 5,55
EFD80-330 0,99 17,52 6,18
EFD80-450 0,99 17,52 6,18
EFD80-680 0,99 17,52 6,18
EFD80-950 0,99 17,52 6,18
EFDO24-20 0,39 13,83 4,89
EFDO30-80 0,39 17,97 5,40
EFDO40-180 0,63 19,86 6,11
EFDO54-450 0,63 24,31 6,82
Model G H J
EFD43-8 - 1,69 0,55
EFD43-15 - 1,69 0,55
EFD43-30 - 1,69 0,55
EFD43-45 - 1,69 0,55
EFD51-70 - 2,01 0,79
EFD51-135 - 2,01 0,79
EFD60-175 - 2,36 0,79
EFD60-250 - 2,36 0,79
EFD80-330 - 3,15 1,26
EFD80-450 - 3,15 1,26
EFD80-680 - 3,15 1,26
EFD80-950 - 3,15 1,26
EFDO24-20 0,94 1,69 0,59
EFDO30-80 1,18 2,01 0,79
EFDO40-180 1,57 2,36 0,98
EFDO54-450 2,12 3,15 1,38

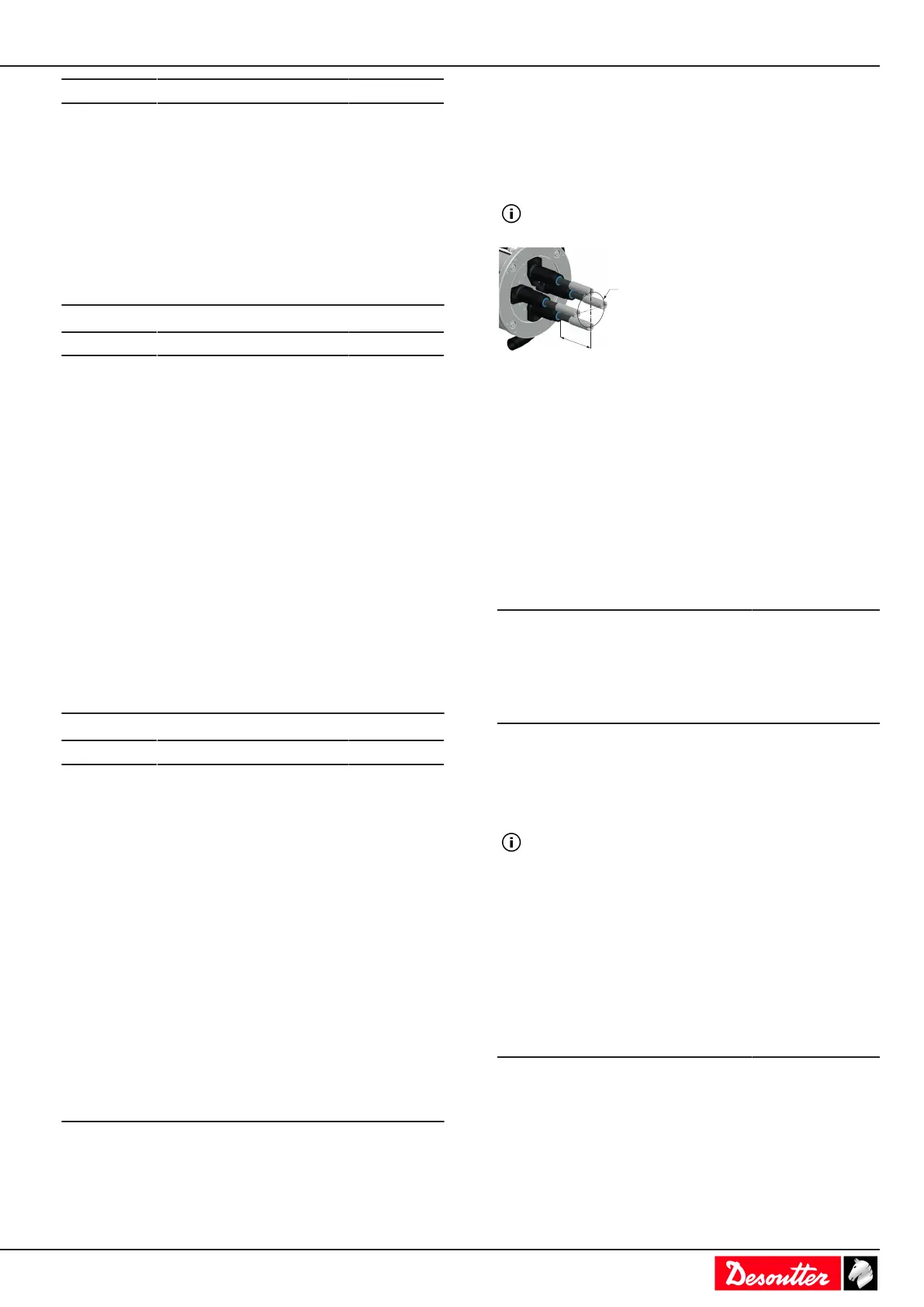

Konštrukčné obmedzenia pre viacvretenové stroje
s ohľadom na vretená EFDO
Tu je konštrukčná rovnica súvisiaca s teleskopickým hri-
adeľom vsadeným do vretien EFDO. Konštrukcia EFDO
musí spĺňať:
L < d x A/C + B
Rovnica je použiteľná, len keď sú všetky konštanty nas-
tavené na hodnoty uvedené v nasledujúcej tabuľke.
kde:
L (mm) Celkový hriadeľ + dĺžka
nástrčky meraná úplne vy-
sunutá od predného ložiska k
špičke nástrčky.
d (mm) Priemer vzoru na viacnásob-
ných kolesách alebo min-
imálna vzdialenosť medzi
hriadeľmi vretena
Konštanty teleskopických modulov
Model A B
EFDO24-20 69 -39,5
EFDO30-80 110 -46
EFDO40-180 202 -53
EFDO54-450 307 -57
Na zaistenie teleskopických modulov sa uistite, že:
- skrutky sú triedy kvality 12.9
- aplikované uťahovacie momenty sú 16 Nm pre M6 a 40
Nm pre M8.
Ak si aplikácia vyžaduje väčšiu dĺžku hriadeľa než je
uvedená v rovnici, odporúčame zvoliť väčšie štvorcové
upínadlo.
Konštrukčné obmedzenia pre viacvretenové stroje
s ohľadom na vretená EFD
Pre zaistenie väčšieho odporu v takýchto aplikáciách sa k
štandardným vretenám môžu pridať voliteľné teleskopické
moduly. Pozri príručku používateľa 6159924120 pre tech-
nické informácie a konštrukčné smernice. Pozri nižšie pre
prípad použitia a dostupný sortiment teleskopických mod-
ulov:
Model nástroja Číslo diela
teleskopického
modulu
Vhodná upínacia
skrutka na použitie
EFx43 3/8" 6153970135 M6 x 30
EFx51 1/2" 6153970175 M8 x 25
EFx60 3/4" 6153970145 M8 x 25
EFx80 - 3/4" 6153992670 M8 x 35
