Safety Information
144 / 268 06/2021
EFx80 - 1" 6153992680 M8 x 35
Model
nástroja
EFD43-
8
EFD43-
15
EFD43-
30
EFD43-
45
EFD51-
70
EFD51-
135
EFx43
3/8"
x x x x
EFx51
1/2"
x x
EFx60
3/4"
EFx80
- 3/4"
EFx80
- 1"
Model
nástroja
EFD60-
175
EFD60-
250
EFD80-
330
EFD80-
450
EFD80-
680
EFD80-
950
EFx43
3/8"
EFx51
1/2"
EFx60
3/4"
x x
EFx80
- 3/4"
x x
EFx80
- 1"
x x

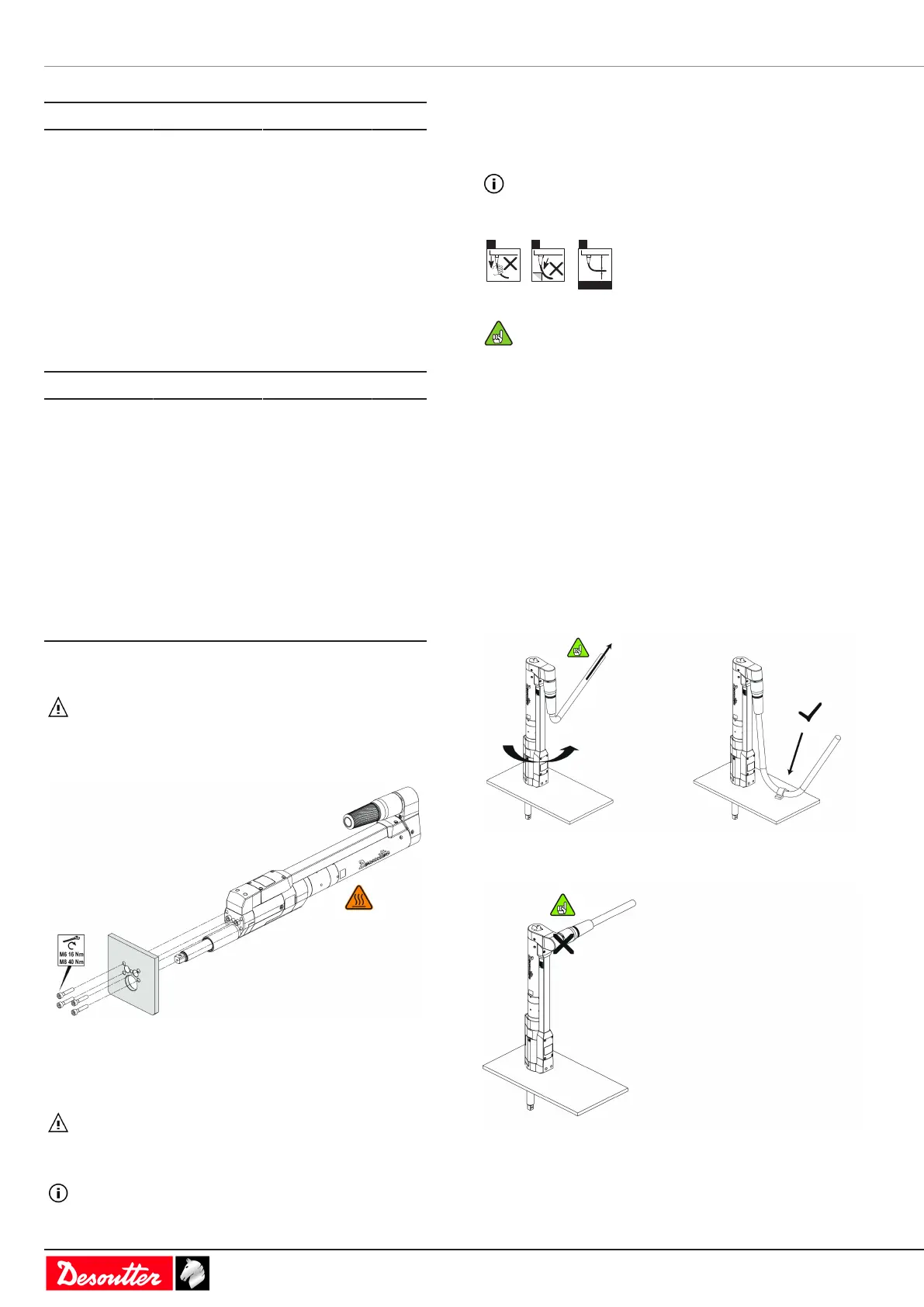

Inštalácia nástroja na montážnu dosku
VAROVANIE Riziko zasiahnutie elektrickým prú-
dom
Toto zariadenie smú inštalovať, nastavovať alebo použí-
vať iba kvalifikovaní a vyškolení operátori.
Uistite sa, že hrúbka montážnej dosky sa zhoduje s hrúbkou
uvedenou v kapitole Rozmery.
Použite iba skrutky s akostnou triedou 12.9.
VAROVANIE Riziko zasiahnutie elektrickým prú-
dom
Rám musí byť v mieste upnutia nástrojov uzemnený.
Aby bolo možné odmerať uťahovací moment, zaistite,
aby sa motor nepohyboval.
Varovanie: v prípade inštalácie v stroji na uťahovanie
kolesových matíc sa vedľa výstupného upínadla musí na-
montovať prídavná montážna doska.
Prečítajte si pred inštaláciou káblov nástroja
Nespájajte dohromady niekoľko predlžovacích káblov.
Radšej použite najdlhšiu dĺžku predlžovacieho kábla a
najkratšiu dĺžku kábla nástroja.
Hoci sú naše káble nástroja dimenzované tak, aby fun-
govali aj v náročných podmienkach, odporúčame, aby
ste si pre dlhšiu životnosť skontrolovali nasledujúce
body:
a - Neťahajte priamo za kábel.
b - Obmedzte trenie s vonkajším plášťom.
c - Polomery ohybu nesmú byť nižšie ako 10-násobok
priemeru kábla.
Pokyny pre káble alebo pevné nástroje
Kábel nesmie na nástroj vyvíjať ťah. Každá ťažná sila na ká-
bel (dokonca aj nízka intenzita v závislosti od orientácie
kábla) dokáže na snímači vygenerovať signál uťahovacieho
momentu.
Skontrolujte, či sú káble dosť dlhé alebo upnite kábel
nástroja na rám, ako je to zobrazené nižšie.
Neinštalujte kábel nástroja, ako je to zobrazené nižšie.
Pripojenie nástroja k ovládaču
EFDO nástroje sú dimenzované na pripojenie k CVI3 ovlá-
daču.
