Safety Information
244 / 268 06/2021
• 如果机器启动要求操作员连续操作触发器，则除了
启动设备（数字输入或网络）外，控制器的快速停
止功能也已正确连接到该触发器上。
请参阅控制器单元随附的产品信息以获取有关快速
停止功能接线和设置的进一步详情。
工具电缆安装
工具电缆的位置应避免长时间接触电机，它是工具最热
的部分。
虽然该工具具有热保护功能，当温度达到过高温度时会
关闭该操作，但用户有责任将该工具配置为在规定的最
高温度范围内工作。
电缆在应用中的集成必须防止主轴电缆与能够产生高温
的主轴电机持续接触。
集成必须遵守电缆随附的建议（包括指南
6159923380）。

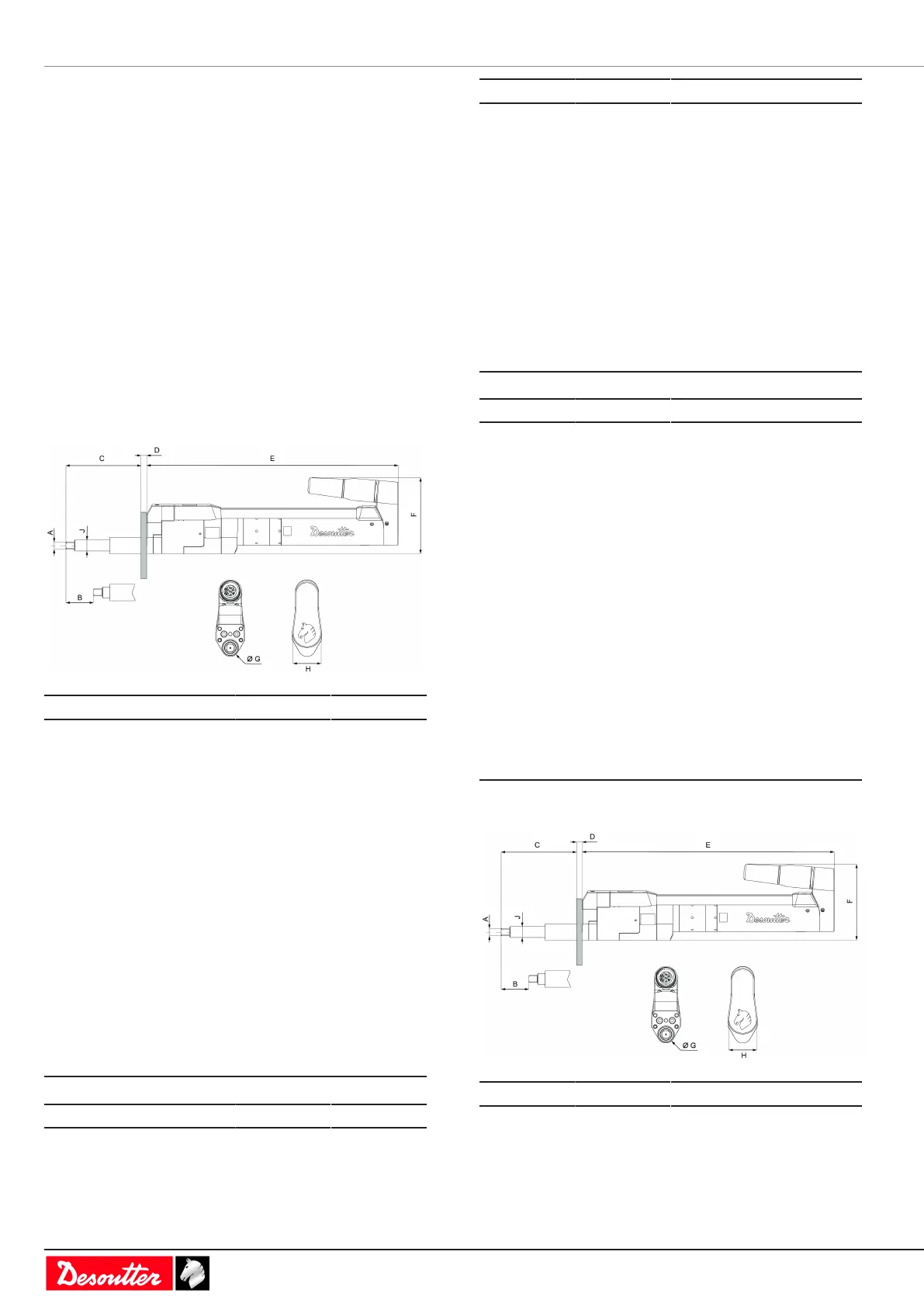

安装
尺寸
(mm)
型号
A B C
EFD43-8 9.5 50 76
EFD43-15 9.5 50 76
EFD43-30 9.5 50 75
EFD43-45 9.5 50 75
EFD51-70 12.7 50 95
EFD51-135 12.7 50 95
EFD60-175 19.1 50 104
EFD60-250 19.1 50 104
EFD80-330 19.1 60 114
EFD80-450 19.1 60 114
EFD80-680 25.4 60 122
EFD80-950 25.4 60 122
EFDO24-20 9.5 50 121
EFDO30-80 12.7 50 136
EFDO40-180 19.1 50 134
EFDO54-450 19.1 50 135
型号
D E F
EFD43-8 10 286 121
EFD43-15 10 286 121
EFD43-30 10 322 121
EFD43-45 10 322 121
型号
D E F
EFD51-70 16 367 136
EFD51-135 16 367 136
EFD60-175 16 383 141
EFD60-250 16 383 141
EFD80-330 25 445 157
EFD80-450 25 445 157
EFD80-680 25 445 157
EFD80-950 25 445 157
EFDO24-20 10 351 124
EFDO30-80 10 456 137
EFDO40-180 16 504 155
EFDO54-450 16 617 173
型号
G H J
EFD43-8 - 43 14
EFD43-15 - 43 14
EFD43-30 - 43 14
EFD43-45 - 43 14
EFD51-70 - 51 20
EFD51-135 - 51 20
EFD60-175 - 60 20
EFD60-250 - 60 20
EFD80-330 - 80 32
EFD80-450 - 80 32
EFD80-680 - 80 32
EFD80-950 - 80 32
EFDO24-20 24 43 15
EFDO30-80 30 51 20
EFDO40-180 40 60 25
EFDO54-450 54 80 35
尺寸（英寸）
型号
A B C
EFD43-8 0.37 1.97 2.99
EFD43-15 0.37 1.97 2.99
EFD43-30 0.37 1.97 2.95
EFD43-45 0.37 1.97 2.95
EFD51-70 0.50 1.97 3.74
