型号
A B C
EFD51-135 0.50 1.97 3.74
EFD60-175 0.75 1.97 4.09
EFD60-250 0.75 1.97 4.09
EFD80-330 0.75 2.36 4.49
EFD80-450 0.75 2.36 4.49
EFD80-680 1 2.36 4.8
EFD80-950 1 2.36 4.8
EFDO24-20 0.37 1.97 4.77
EFDO30-80 0.50 1.97 5.35
EFDO40-180 0.75 1.97 5.27
EFDO54-450 0.75 1.97 5.31
型号
D E F
EFD43-8 0.39 11.26 4.76
EFD43-15 0.39 11.26 4.76
EFD43-30 0.39 12.68 4.76
EFD43-45 0.39 12.68 4.76
EFD51-70 0.63 14.45 5.35
EFD51-135 0.63 14.45 5.35
EFD60-175 0.63 15.08 5.55
EFD60-250 0.63 15.08 5.55
EFD80-330 0.99 17.52 6.18
EFD80-450 0.99 17.52 6.18
EFD80-680 0.99 17.52 6.18
EFD80-950 0.99 17.52 6.18
EFDO24-20 0.39 13.83 4.89
EFDO30-80 0.39 17.97 5.40
EFDO40-180 0.63 19.86 6.11
EFDO54-450 0.63 24.31 6.82
型号
G H J
EFD43-8 - 1.69 0.55
EFD43-15 - 1.69 0.55
EFD43-30 - 1.69 0.55
EFD43-45 - 1.69 0.55
EFD51-70 - 2.01 0.79
EFD51-135 - 2.01 0.79
EFD60-175 - 2.36 0.79
EFD60-250 - 2.36 0.79
EFD80-330 - 3.15 1.26
EFD80-450 - 3.15 1.26
EFD80-680 - 3.15 1.26
EFD80-950 - 3.15 1.26
EFDO24-20 0.94 1.69 0.59
EFDO30-80 1.18 2.01 0.79
EFDO40-180 1.57 2.36 0.98
EFDO54-450 2.12 3.15 1.38

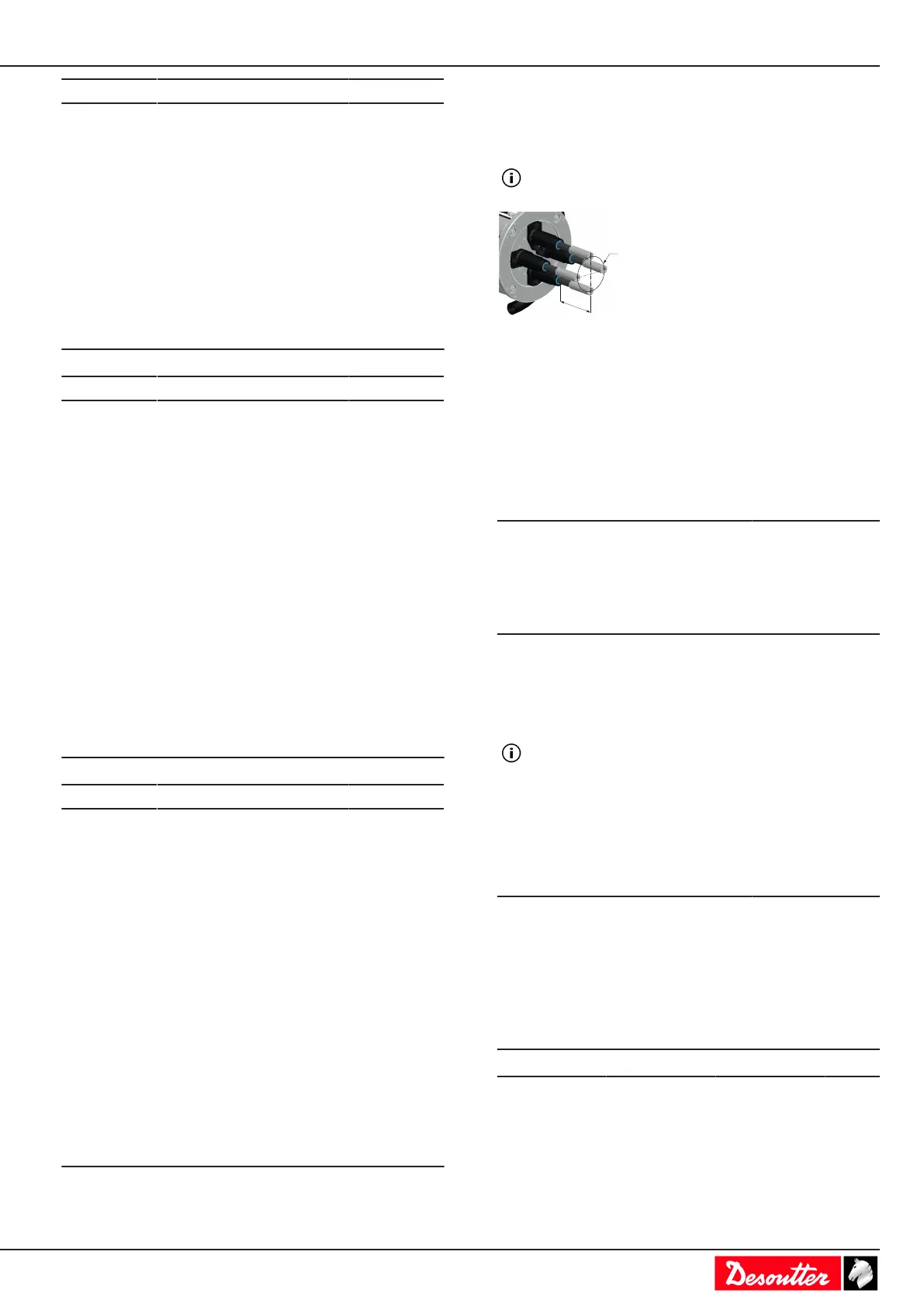

关于
EFDO
主轴的多主轴机器设计限制
这是与嵌入在 EFDO 主轴上的伸缩轴有关的设计方程
式。EFDO 设计要求符合：
L < d x A/C + B
仅当所有常数设置为下表中给出的值时，方程式才
适用。
L
Ød
其中：
L（mm） 测量的轴总长度 + 套筒长
度完全从前轴承延伸到套筒
末端。
d（mm） 轮毂上的花纹直径或主轴之
间的最小距离
伸缩模块的常量
型号 A B
EFDO24-20 69 -39.5
EFDO30-80 110 -46
EFDO40-180 202 -53
EFDO54-450 307 -57
要固定伸缩模块的安装，请确保：
- 螺钉的质量等级为 12.9
- 适用的扭矩为 16 Nm（对于 M6）和 40 Nm（对于
M8）。
如果应用需要的轴长度比方程式中给出的更长，则
建议选择更大尺寸的方形驱动器。
关于
EFD
主轴的多主轴机器设计限制
为了在此类应用中提供更大的阻力，可在标准主轴上增
加可选的伸缩模块。有关技术信息和设计指南，请参阅
用户手册 6159924120。请参阅下面的用例和伸缩模块的
可用范围：
工具型号 伸缩模块零件号 可供使用的适当
夹紧螺钉
EFx43 3/8" 6153970135 M6 x 30
EFx51 1/2" 6153970175 M8 x 25
EFx60 3/4" 6153970145 M8 x 25
EFx80 - 3/4" 6153992670 M8 x 35
EFx80 - 1" 6153992680 M8 x 35
工具型
号
EFD43-
8
EFD43-
15
EFD43-
30
EFD43-
45
EFD51-
70
EFD51-
135
EFx43
3/8"
x x x x
EFx51
1/2"
x x
