Safety Information
246 / 268 06/2021
EFx60
3/4"
EFx80
- 3/4"
EFx80
- 1"
工具型
号
EFD60-
175
EFD60-
250
EFD80-
330
EFD80-
450
EFD80-
680
EFD80-
950
EFx43
3/8"
EFx51
1/2"
EFx60
3/4"
x x
EFx80
- 3/4"
x x
EFx80
- 1"
x x

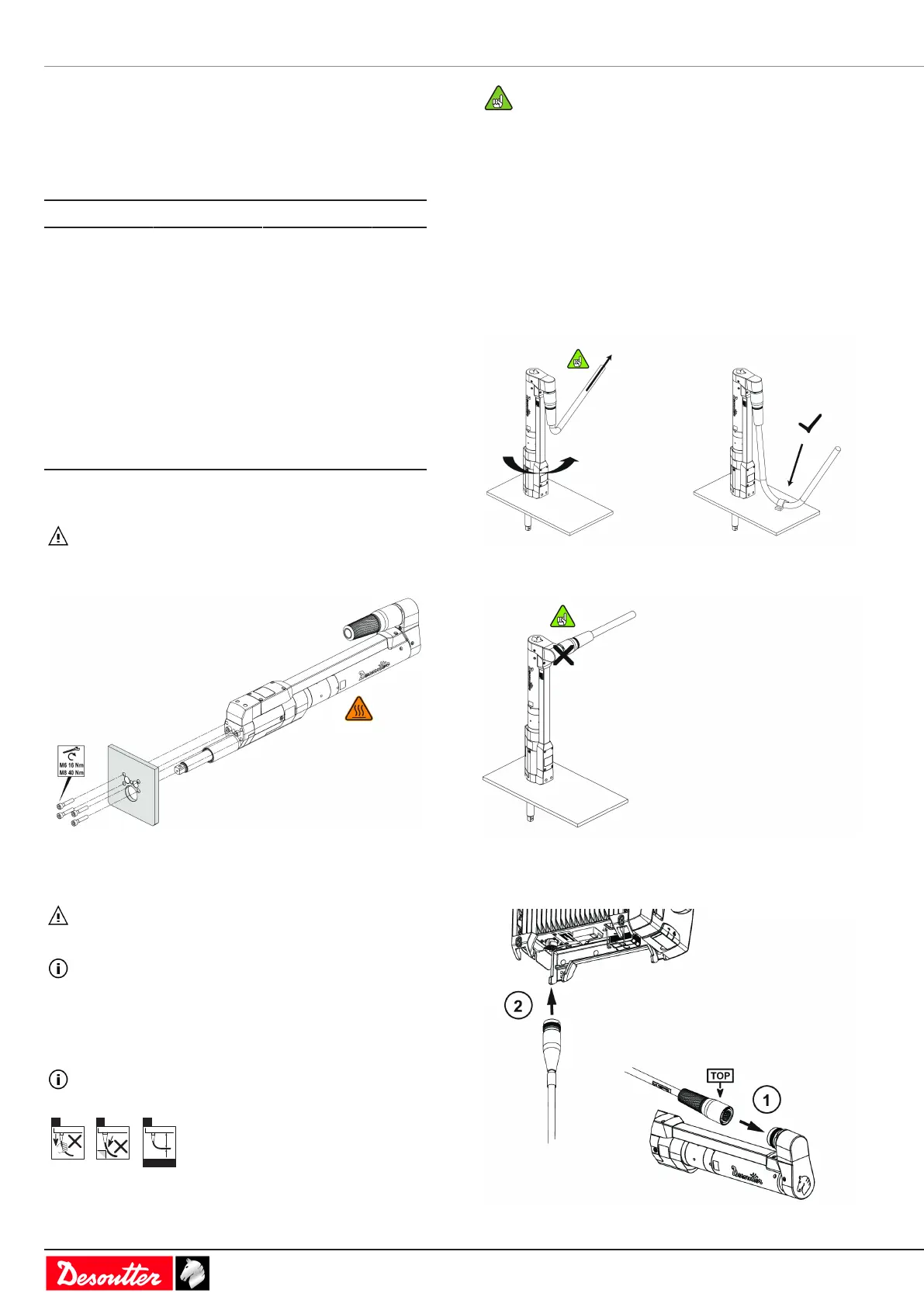

将工具安装在安装板上
警告 电击危险
只有经过培训的合格操作员才能安装、调节或使用
本设备。
确保安装板的厚度与 尺寸 一章中说明的厚度一致。
仅使用质量等级为12.9的螺钉。
警告 电击危险
夹紧工具的框架必须
接地
。
确保电机没有运动来启用扭矩测量。
警告：如果安装在车轮螺母拧紧机中，则必须在输出驱
动器旁边安装一个额外的安装板。
安装工具电缆之前请先阅读
请勿将多根延长电缆连接在一起。最好使用最长的
延长电缆和最短的工具电缆。
Ød
D
D > 10 x Ø d
a b c
尽管我们的工具电缆设计为在剧烈条件下工作，
但我们建议您检查以下几点以获得更长的使用寿
命：
a - 应避免直接拉动电缆。
b - 应限制外护套摩擦。
c - 弯曲半径不应低于电缆直径的10倍。
固定式工具电缆的说明
电缆不应对工具施加任何牵引力。电缆上的任何牵引力
（即使取决于电缆方向的低强度）都可以在换能器上产
生扭矩信号。
检查电缆是否足够长，或如下图所示将工具电缆夹紧在
框架上。
请勿如下所示安装工具电缆。
将工具连接到控制器
EFDO 工具设计用于连接 CVI3 控制器。
