Safety Information
06/2021 27 / 268
Weitere Details zur Verkabelung und Einrichtung der
Schnellstopp-Funktion finden Sie in den Produktinfor-
mationen, die mit der Steuereinheit geliefert wurden.
Werkzeugkabelinstallation
Das Werkzeugkabel sollte so platziert werden, dass ein län-
gerer Kontakt mit dem Motor, dem heißesten Teil des
Werkzeugs, vermieden wird.
Obwohl das Werkzeug über einen thermischen Schutz ver-
fügt, der den Betrieb abschaltet, wenn es eine zu hohe Tem-
peratur erreicht hat, liegt es in der Verantwortung des An-
wenders, das Werkzeug so zu konfigurieren, dass es inner-
halb der festgelegten Maximaltemperaturen arbeitet.
Die Integration von Kabeln in die Anwendung muss einen
ständigen Kontakt des Spindelkabels mit dem Spindelmotor,
der hohe Temperaturen erzeugen kann, verhindern.
Die Integration muss den Empfehlungen entsprechen, die mit
den Kabeln geliefert wurden (enthalten in Richtlinie
6159923380).
Installation

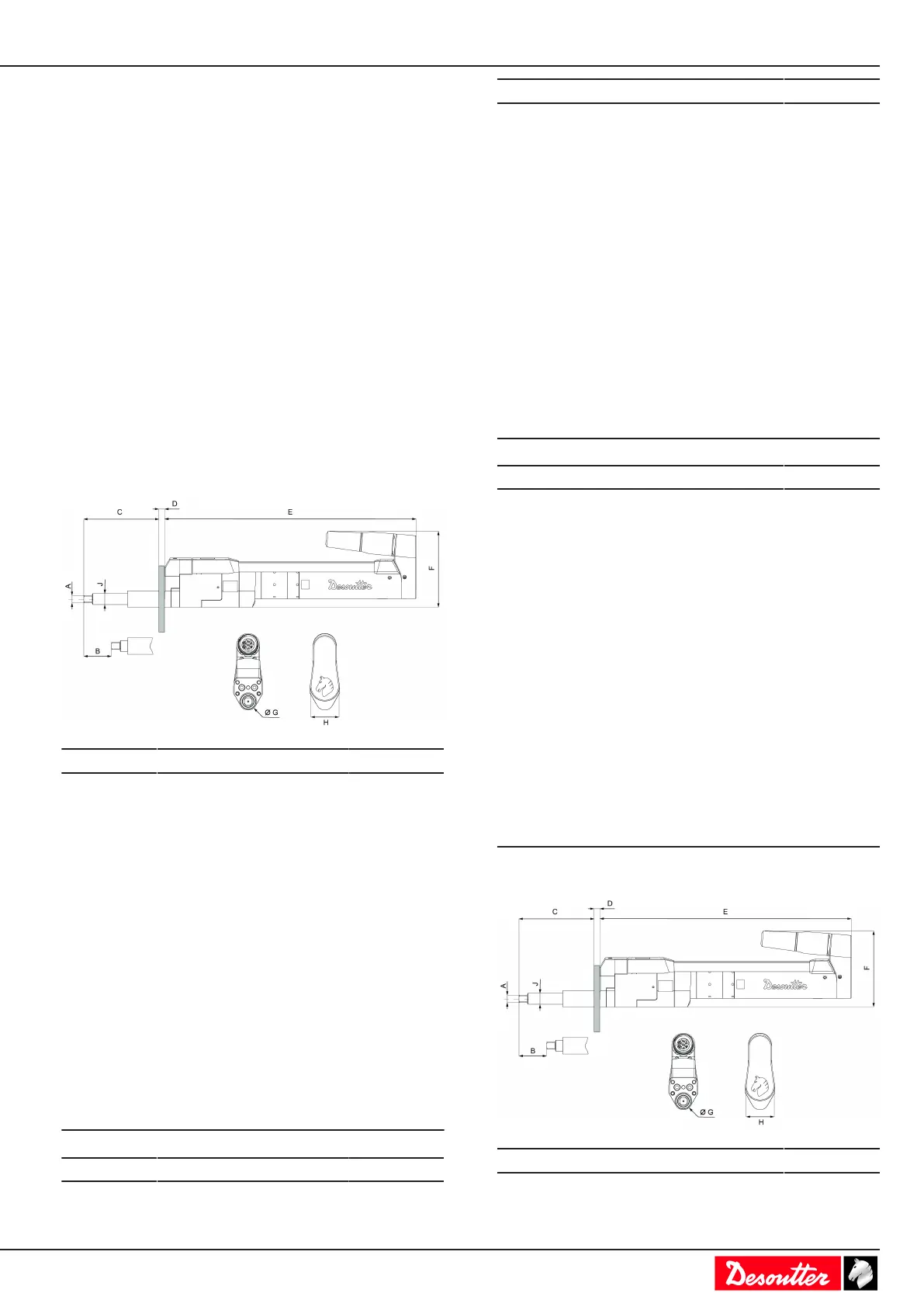

Abmessungen (mm)
Modell A B C
EFD43-8 9,5 50 76
EFD43-15 9,5 50 76
EFD43-30 9,5 50 75
EFD43-45 9,5 50 75
EFD51-70 12,7 50 95
EFD51-135 12,7 50 95
EFD60-175 19,1 50 104
EFD60-250 19,1 50 104
EFD80-330 19,1 60 114
EFD80-450 19,1 60 114
EFD80-680 25,4 60 122
EFD80-950 25,4 60 122
EFDO24-20 9,5 50 121
EFDO30-80 12,7 50 136
EFDO40-180 19,1 50 134
EFDO54-450 19,1 50 135
Modell D E F
EFD43-8 10 286 121
Modell D E F
EFD43-15 10 286 121
EFD43-30 10 322 121
EFD43-45 10 322 121
EFD51-70 16 367 136
EFD51-135 16 367 136
EFD60-175 16 383 141
EFD60-250 16 383 141
EFD80-330 25 445 157
EFD80-450 25 445 157
EFD80-680 25 445 157
EFD80-950 25 445 157
EFDO24-20 10 351 124
EFDO30-80 10 456 137
EFDO40-180 16 504 155
EFDO54-450 16 617 173
Modell G H J
EFD43-8 - 43 14
EFD43-15 - 43 14
EFD43-30 - 43 14
EFD43-45 - 43 14
EFD51-70 - 51 20
EFD51-135 - 51 20
EFD60-175 - 60 20
EFD60-250 - 60 20
EFD80-330 - 80 32
EFD80-450 - 80 32
EFD80-680 - 80 32
EFD80-950 - 80 32
EFDO24-20 24 43 15
EFDO30-80 30 51 20
EFDO40-180 40 60 25
EFDO54-450 54 80 35
Abmessungen (Zoll)
Modell A B C
EFD43-8 0,37 1,97 2,99
EFD43-15 0,37 1,97 2,99
