Safety Information
28 / 268 06/2021
Modell A B C
EFD43-30 0,37 1,97 2,95
EFD43-45 0,37 1,97 2,95
EFD51-70 0,50 1,97 3,74
EFD51-135 0,50 1,97 3,74
EFD60-175 0,75 1,97 4,09
EFD60-250 0,75 1,97 4,09
EFD80-330 0,75 2,36 4,49
EFD80-450 0,75 2,36 4,49
EFD80-680 1 2,36 4,8
EFD80-950 1 2,36 4,8
EFDO24-20 0,37 1,97 4,77
EFDO30-80 0,50 1,97 5,35
EFDO40-180 0,75 1,97 5,27
EFDO54-450 0,75 1,97 5,31
Modell D E F
EFD43-8 0,39 11,26 4,76
EFD43-15 0,39 11,26 4,76
EFD43-30 0,39 12,68 4,76
EFD43-45 0,39 12,68 4,76
EFD51-70 0,63 14,45 5,35
EFD51-135 0,63 14,45 5,35
EFD60-175 0,63 15,08 5,55
EFD60-250 0,63 15,08 5,55
EFD80-330 0,99 17,52 6,18
EFD80-450 0,99 17,52 6,18
EFD80-680 0,99 17,52 6,18
EFD80-950 0,99 17,52 6,18
EFDO24-20 0,39 13,83 4,89
EFDO30-80 0,39 17,97 5,40
EFDO40-180 0,63 19,86 6,11
EFDO54-450 0,63 24,31 6,82
Modell G H J
EFD43-8 - 1,69 0,55
EFD43-15 - 1,69 0,55
EFD43-30 - 1,69 0,55
EFD43-45 - 1,69 0,55
EFD51-70 - 2,01 0,79
EFD51-135 - 2,01 0,79
EFD60-175 - 2,36 0,79
EFD60-250 - 2,36 0,79
EFD80-330 - 3,15 1,26
EFD80-450 - 3,15 1,26
EFD80-680 - 3,15 1,26
EFD80-950 - 3,15 1,26
EFDO24-20 0,94 1,69 0,59
EFDO30-80 1,18 2,01 0,79
EFDO40-180 1,57 2,36 0,98
Modell G H J
EFDO54-450 2,12 3,15 1,38
Konstruktionsbeschränkungen für Mehrspindler in
Bezug auf EFDO-Spindeln

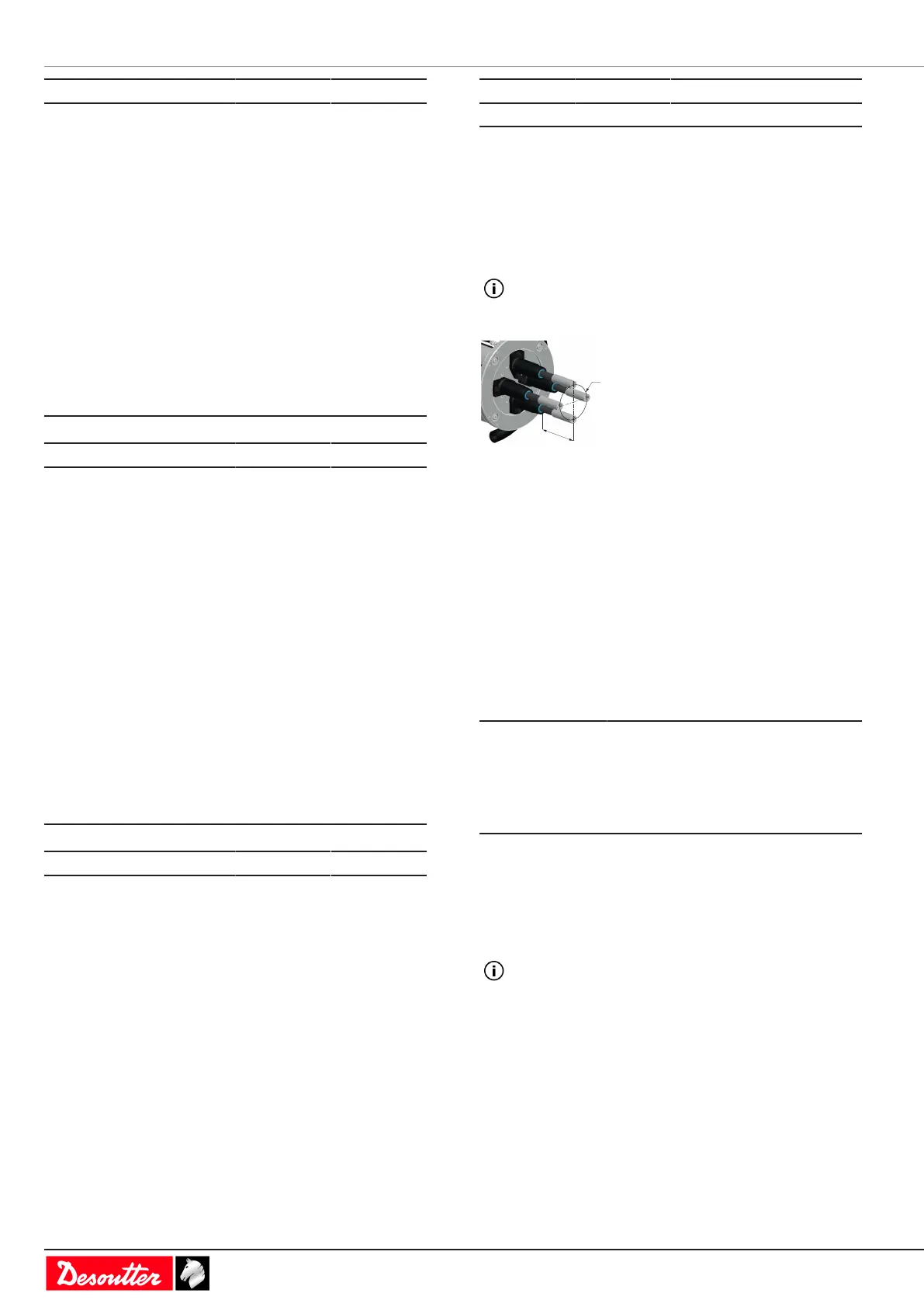

Die hier angegebene Konstruktionsgleichung bezieht sich auf
die in EFDO-Spindeln eingebettete Teleskopwelle. Die
EFDO-Konstruktion muss folgende Gleichung erfüllen:
L < d x A/C + B
Gleichung ist nur anwendbar, wenn alle Konstanten auf
die in der untenstehenden Tabelle angegebenen Werte
eingestellt sind.
wobei:
L (mm) Die gemessene Gesamtlänge
von Welle + Stecknuss er-
streckt sich vom vorderen
Lager bis zur Steck-
nussspitze.
d (mm) Musterdurchmesser auf dem
Rad Multi- oder Mindest-Ab-
stand zwischen den Spindel-
wellen
Konstanten der Teleskopmodule
Modell A B
EFDO24-20 69 -39,5
EFDO30-80 110 -46
EFDO40-180 202 -53
EFDO54-450 307 -57
Für eine sichere Montage von Teleskopmodulen sicher
müssen:
- Schrauben von der Qualitätsklasse 12.9 sein.
- Die angewandten Drehmomente 16Nm für M6 und 40Nm
für M8 sein.
Wenn die Anwendung eine größere Wellenlänge als in
der Gleichung angegeben erfordert, empfiehlt es sich,
einen größeren Vierkantantrieb zu wählen.
Konstruktionsbeschränkungen für Mehrspindler in
Bezug auf EFD-Spindeln
Für eine größere Festigkeit in derartigen Anwendungen kön-
nen optionale Teleskopmodule an den Standardspindeln
angebracht werden. Siehe Benutzerhandbuch 6159924120
für technische Informationen und Konstruktionsrichtlinien.
Nachfolgend sind Anwendungsfälle und die verfügbaren
Teleskopmodule aufgeführt:
