Werkzeugmodell Teleskopmodul-
Teilenummer:
Zu verwendende
Klemmschraube
EFx43 3/8" 6153970135 M6 x 30
EFx51 1/2" 6153970175 M8 x 25
EFx60 3/4" 6153970145 M8 x 25
EFx80 - 3/4“ 6153992670 M8 x 35
EFx80 - 1“ 6153992680 M8 x 35
Werkze
ugmod-
ell
EFD43-
8
EFD43-
15
EFD43-
30
EFD43-
45
EFD51-
70
EFD51-
135
EFx43
3/8"
x x x x
EFx51
1/2"
x x
EFx60
3/4"
EFx80
- 3/4“
EFx80
- 1“
Werkze
ugmod-
ell
EFD60-
175
EFD60-
250
EFD80-
330
EFD80-
450
EFD80-
680
EFD80-
950
EFx43
3/8"
EFx51
1/2"
EFx60
3/4"
x x
EFx80
- 3/4“
x x
EFx80
- 1“
x x

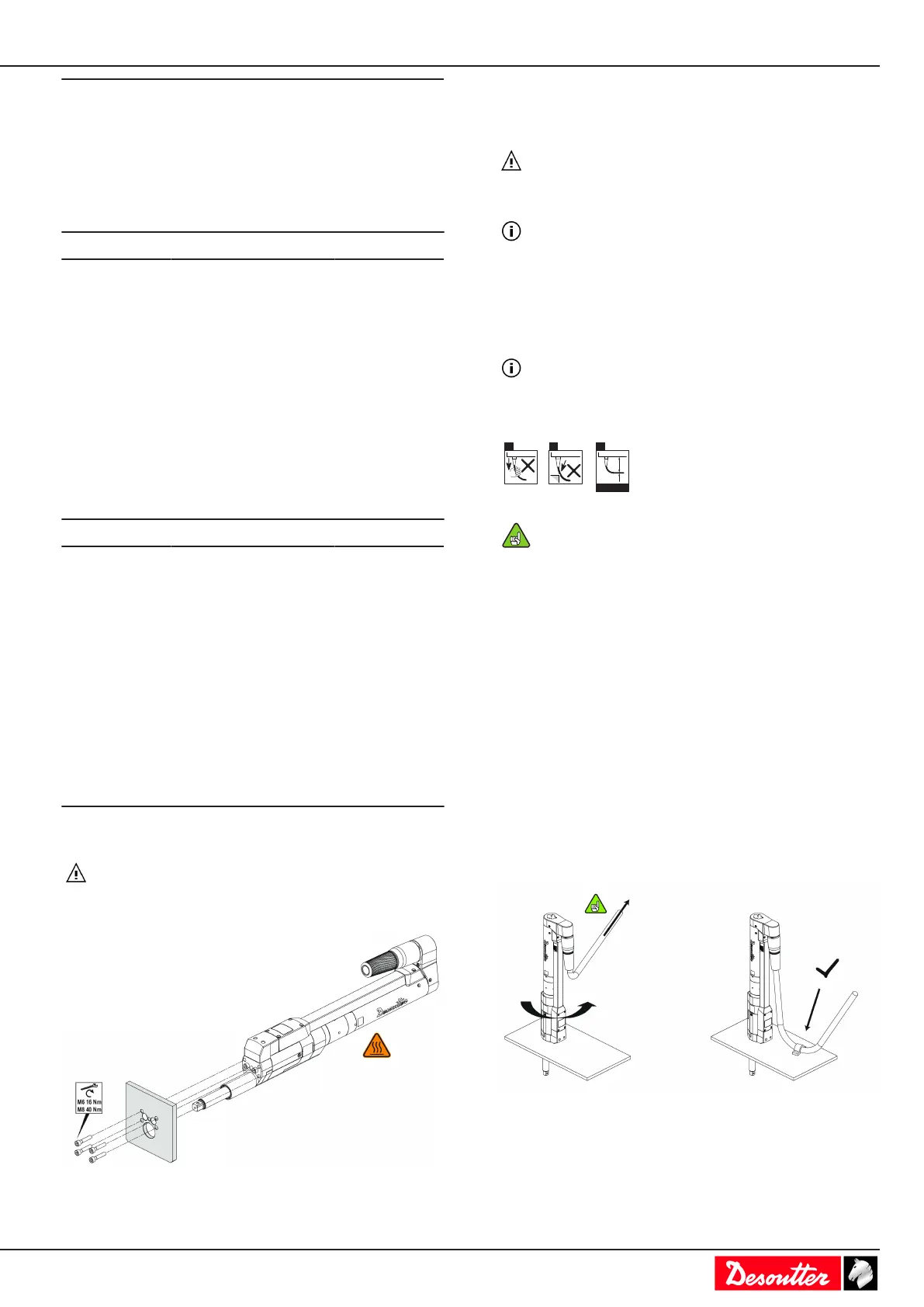

Werkzeuginstallation auf der Montageplatte
WARNUNG Stromschlaggefahr
Dieses Gerät sollte nur von qualifizierten und geschulten
Bedienern installiert, eingestellt oder benutzt werden.
Achten Sie darauf, dass die Dicke der Montageplatte der im
Kapitel Abmessungen angegebenen entspricht.
Nur Schrauben der Qualitätsklasse 12.9 verwenden.
WARNUNG Stromschlaggefahr
Der Rahmen, an dem die Werkzeuge festgeklemmt sind,
muss geerdet sein.
Stellen Sie sicher, dass der Motor bewegungslos ist, um
die Drehmomentmessung zu ermöglichen.
Warnung: Bei Installation auf einer Radmutter-Anziehvor-
richtung muss eine zusätzliche Montageplatte neben dem
Abtrieb angebracht werden.
Vor Installation des Werkzeugkabels lesen
Verbinden Sie nicht mehrere Verlängerungskabel
miteinander. Verwenden Sie vorzugsweise ein möglichst
langes Verlängerungskabel und ein möglichst kurzes
Werkzeugkabel.
Obwohl unsere Werkzeugkabel für den Einsatz unter
erschwerten Bedingungen ausgelegt sind, empfehlen
wir Ihnen, für eine längere Lebensdauer folgende
Punkte zu überprüfen:
a - Ein direkter Zug am Kabel sollte vermieden wer-
den.
b - Die Reibung mit dem Außenmantel sollte
eingeschränkt werden.
c - Die Biegeradien sollten nicht kleiner als das 10-
fache des Kabeldurchmessers sein.
Anweisungen für Kabel an fixierten Werkzeugen
Durch das Kabel sollte kein Zug auf das Werkzeug ausgeübt
werden. Jede Zugkraft auf das Kabel (auch geringe Intensität
in Abhängigkeit von der Kabelausrichtung) kann ein
Drehmomentsignal auf dem Aufnehmer erzeugen.
Überprüfen Sie, ob die Kabel lang genug sind oder klemmen
Sie das Werkzeugkabel wie unten abgebildet an den Rah-
men.
Stellen Sie das Werkzeugkabel nicht wie unten abgebildet
auf.
