Safety Information
46 / 268 06/2021
• O produto está cercado por proteções de modo a evitar o
contato seja intencional ou não intencional com áreas po-
tencialmente quentes deste produto.
Exemplo de proteção:
• Se a partida da máquina exigir que o operador opere con-
tinuamente o gatilho, a função Parada Rápida (“Quick
Stop”) do controlador deve estar adequadamente conec-
tada a este gatilho, além do dispositivo de partida (en-
trada digital ou rede)
Consulte as informações do produto fornecidas junta-
mente com a unidade do controlador para obter mais in-
formações sobre a ligação elétrica e a instalação da
função Parada Rápida.
Instalação do cabo da ferramenta
O cabo da ferramenta deve ser posicionado de modo a evitar
um contato prolongado com o motor, que é a parte mais
quente da ferramenta.
Embora a ferramenta disponha de uma proteção térmica, que
desativa a operação ao ser atingida uma temperatura alta de-
mais, é da responsabilidade do usuário configurar a ferra-
menta para que esta opere dentro das temperaturas máximas
estabelecidas.
A integração dos cabos na aplicação deve evitar um contato
contínuo do cabo do eixo com o motor do eixo, capaz de
gerar altas temperatura.
A integração deve respeitar as recomendações fornecidas
junto com os cabos (anexa encontra-se a Diretriz
6159923380).
Instalação

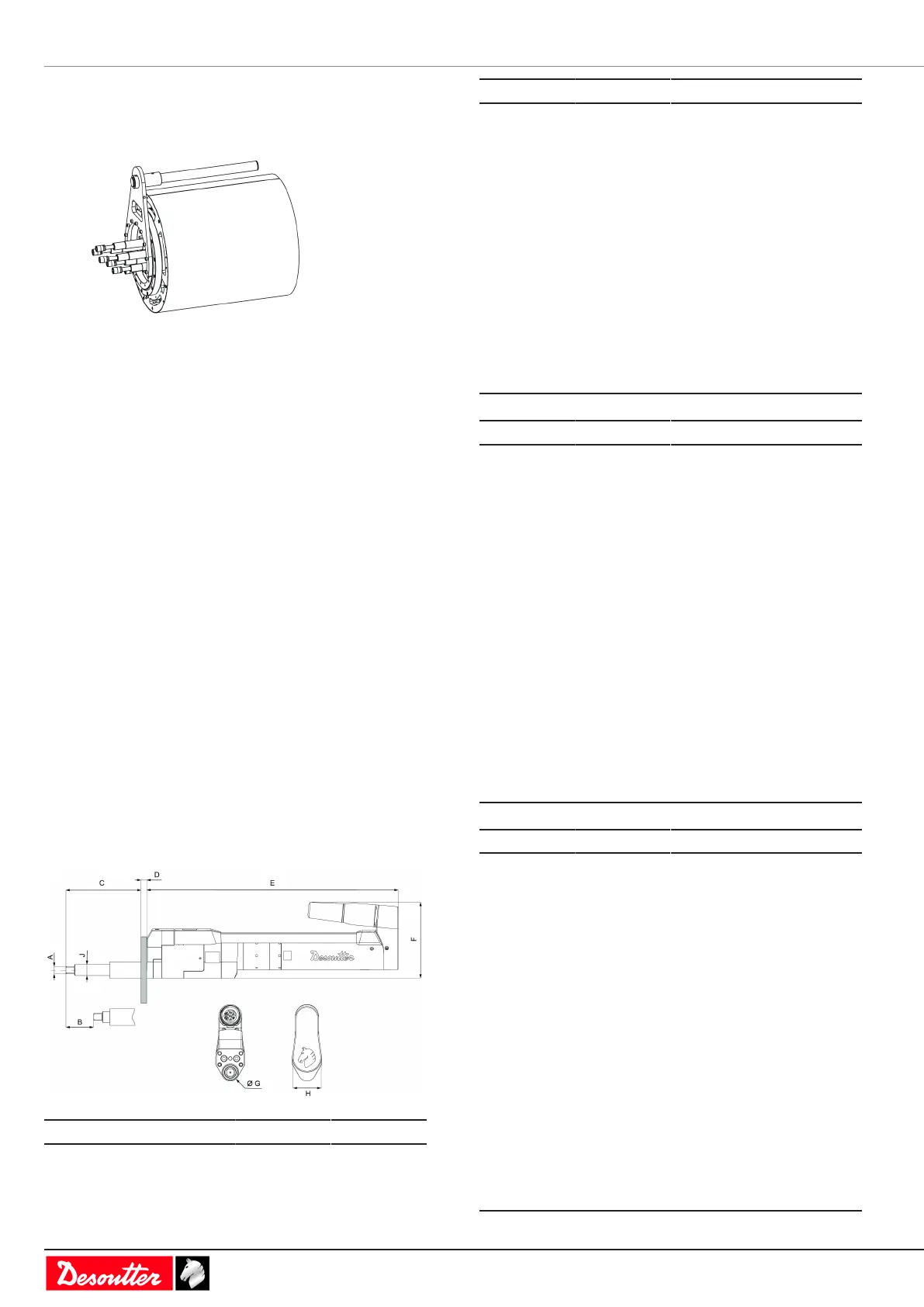

Dimensões (mm)
Modelo A B C
EFD43-8 9,5 50 76
EFD43-15 9,5 50 76
EFD43-30 9,5 50 75
Modelo A B C
EFD43-45 9,5 50 75
EFD51-70 12,7 50 95
EFD51-135 12,7 50 95
EFD60-175 19,1 50 104
EFD60-250 19,1 50 104
EFD80-330 19,1 60 114
EFD80-450 19,1 60 114
EFD80-680 25,4 60 122
EFD80-950 25,4 60 122
EFDO24-20 9,5 50 121
EFDO30-80 12,7 50 136
EFDO40-180 19,1 50 134
EFDO54-450 19,1 50 135
Modelo D E F
EFD43-8 10 286 121
EFD43-15 10 286 121
EFD43-30 10 322 121
EFD43-45 10 322 121
EFD51-70 16 367 136
EFD51-135 16 367 136
EFD60-175 16 383 141
EFD60-250 16 383 141
EFD80-330 25 445 157
EFD80-450 25 445 157
EFD80-680 25 445 157
EFD80-950 25 445 157
EFDO24-20 10 351 124
EFDO30-80 10 456 137
EFDO40-180 16 504 155
EFDO54-450 16 617 173
Modelo G H J
EFD43-8 - 43 14
EFD43-15 - 43 14
EFD43-30 - 43 14
EFD43-45 - 43 14
EFD51-70 - 51 20
EFD51-135 - 51 20
EFD60-175 - 60 20
EFD60-250 - 60 20
EFD80-330 - 80 32
EFD80-450 - 80 32
EFD80-680 - 80 32
EFD80-950 - 80 32
EFDO24-20 24 43 15
EFDO30-80 30 51 20
EFDO40-180 40 60 25
EFDO54-450 54 80 35
