Safety Information
06/2021 47 / 268

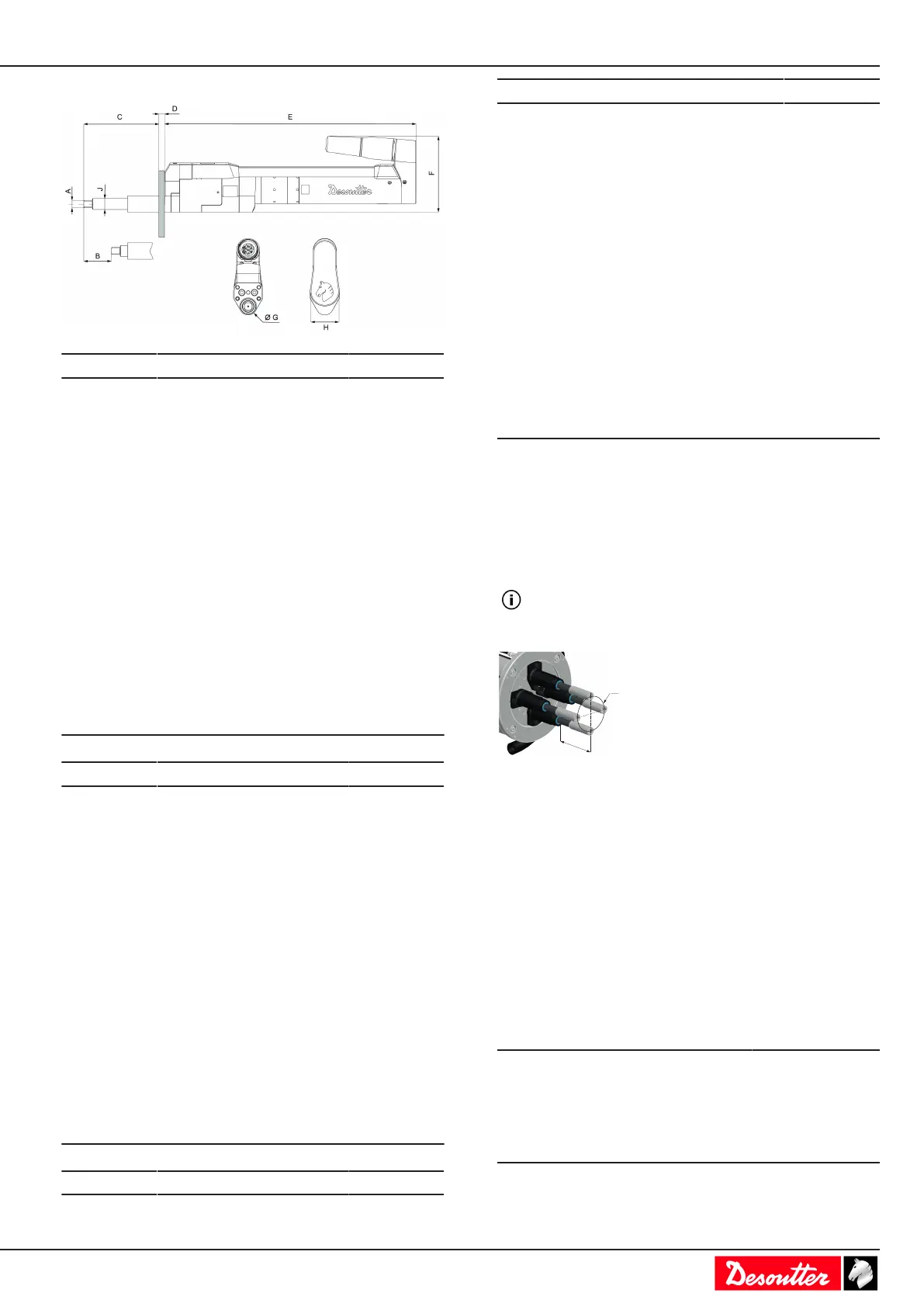

Dimensões (pol.)
Modelo A B C
EFD43-8 0,37 1,97 2,99
EFD43-15 0,37 1,97 2,99
EFD43-30 0,37 1,97 2,95
EFD43-45 0,37 1,97 2,95
EFD51-70 0,50 1,97 3,74
EFD51-135 0,50 1,97 3,74
EFD60-175 0,75 1,97 4,09
EFD60-250 0,75 1,97 4,09
EFD80-330 0,75 2,36 4,49
EFD80-450 0,75 2,36 4,49
EFD80-680 1 2,36 4,8
EFD80-950 1 2,36 4,8
EFDO24-20 0,37 1,97 4,77
EFDO30-80 0,50 1,97 5,35
EFDO40-180 0,75 1,97 5,27
EFDO54-450 0,75 1,97 5,31
Modelo D E F
EFD43-8 0,39 11,26 4,76
EFD43-15 0,39 11,26 4,76
EFD43-30 0,39 12,68 4,76
EFD43-45 0,39 12,68 4,76
EFD51-70 0,63 14,45 5,35
EFD51-135 0,63 14,45 5,35
EFD60-175 0,63 15,08 5,55
EFD60-250 0,63 15,08 5,55
EFD80-330 0,99 17,52 6,18
EFD80-450 0,99 17,52 6,18
EFD80-680 0,99 17,52 6,18
EFD80-950 0,99 17,52 6,18
EFDO24-20 0,39 13,83 4,89
EFDO30-80 0,39 17,97 5,40
EFDO40-180 0,63 19,86 6,11
EFDO54-450 0,63 24,31 6,82
Modelo G H J
EFD43-8 - 1,69 0,55
Modelo G H J
EFD43-15 - 1,69 0,55
EFD43-30 - 1,69 0,55
EFD43-45 - 1,69 0,55
EFD51-70 - 2,01 0,79
EFD51-135 - 2,01 0,79
EFD60-175 - 2,36 0,79
EFD60-250 - 2,36 0,79
EFD80-330 - 3,15 1,26
EFD80-450 - 3,15 1,26
EFD80-680 - 3,15 1,26
EFD80-950 - 3,15 1,26
EFDO24-20 0,94 1,69 0,59
EFDO30-80 1,18 2,01 0,79
EFDO40-180 1,57 2,36 0,98
EFDO54-450 2,12 3,15 1,38
Limitações de projeto das máquinas multieixos
relacionadas a eixos da EFDO
Aqui está a equação de projeto relacionada ao eixo
telescópico integrado aos eixos da EFDO. O projeto da
EFDO exige a conformidade com:
L < d x A/C + B
A equação é aplicável somente quando todas as con-
stantes são definidas de acordo com valores da tabela a
seguir.
L
Ød
Onde:
L (mm) Eixo total + comprimento do
soquete medido totalmente
estendido a partir do mancal
frontal até a ponta do so-
quete.
d (mm) Diâmetro-padrão do círculo
que passa no centro dos mul-
tieixos ou a distância mínima
entre as linhas de centro dos
eixos.
Constantes dos módulos telescópicos
Modelo A B
EFDO24-20 69 -39,5
EFDO30-80 110 -46
EFDO40-180 202 -53
EFDO54-450 307 -57
