Safety Information
48 / 268 06/2021
Para dar segurança à instalação dos módulos telescópicos, as-
segure-se de que:
- os parafusos sejam de classe de qualidade 12.9
- os torques aplicados sejam: 16 Nm para M6 e 40 Nm para
M8.
Se a aplicação exigir um eixo mais longo que o
fornecido pela equação, orienta-se selecionar uma
unidade quadrada de maiores dimensões.
Limitações de projeto das máquinas multieixos
relacionadas aos eixos da EFD
Para proporcionar uma maior resistência em tais aplicações,
módulos telescópicos opcionais podem ser adicionados aos
eixos-padrões. Consulte o manual do usuário 6159924120
para obter informações técnicas e orientações de projeto.
Consulte a seguir o caso de uso e a linha de módulos
telescópicos disponíveis:
Modelo da ferra-
menta
Número da peça do
módulo telescópico
Parafuso de aperto
adequado ao uso
EFx43 3/8" 6153970135 M6 x 30
EFx51 1/2" 6153970175 M8 x 25
EFx60 3/4" 6153970145 M8 x 25
EFx80 - 3/4" 6153992670 M8 x 35
EFx80 - 1" 6153992680 M8 x 35
Modelo
da fer-
ramenta
EFD43-
8
EFD43-
15
EFD43-
30
EFD43-
45
EFD51-
70
EFD51-
135
EFx43
3/8"
x x x x
EFx51
1/2"
x x
EFx60
3/4"
EFx80
- 3/4"
EFx80
- 1"
Modelo
da fer-
ramenta
EFD60-
175
EFD60-
250
EFD80-
330
EFD80-
450
EFD80-
680
EFD80-
950
EFx43
3/8"
EFx51
1/2"
EFx60
3/4"
x x
EFx80
- 3/4"
x x
EFx80
- 1"
x x

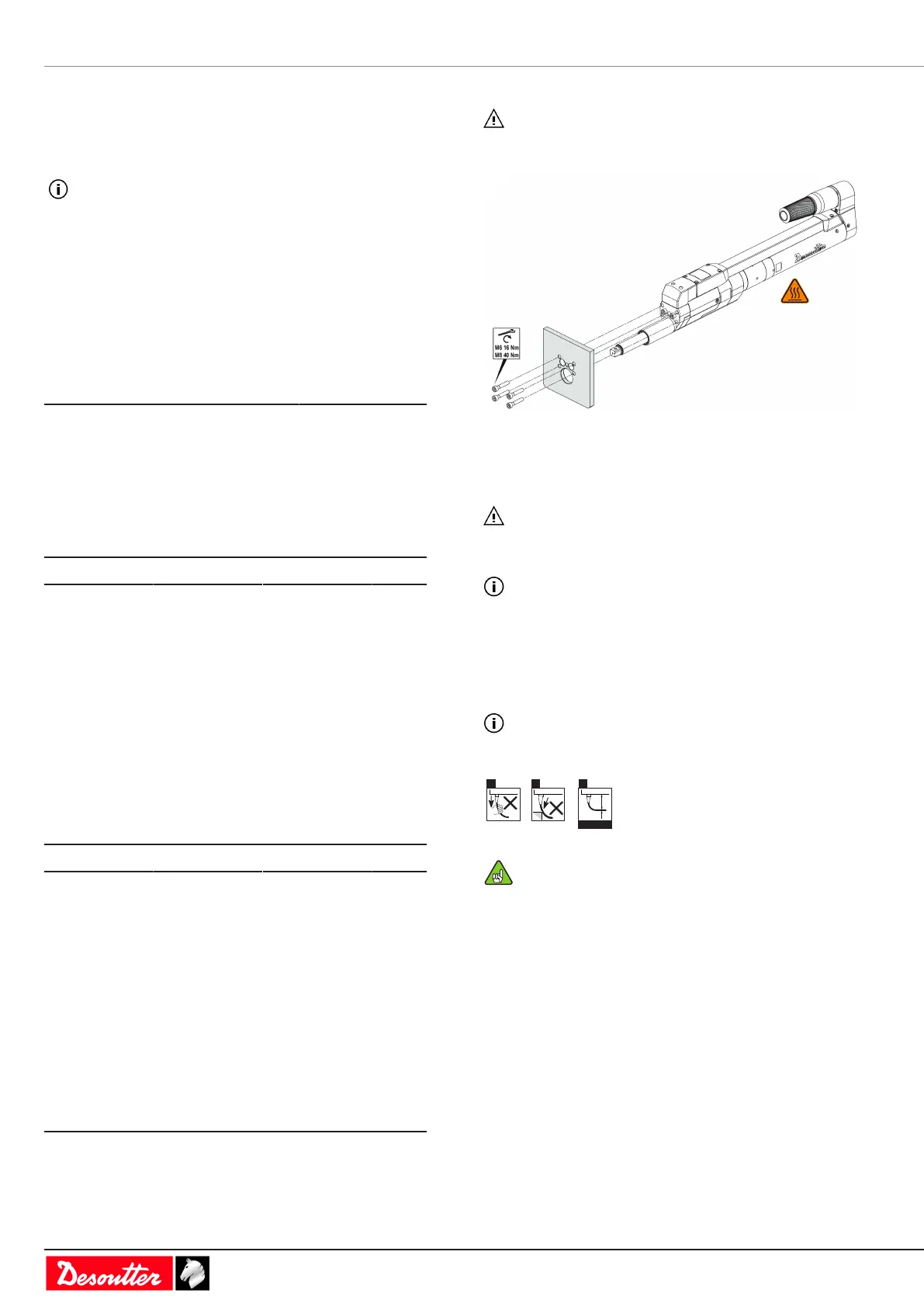

Instalando a ferramenta na placa de instalação
AVISO Risco de Choque Elétrico
Somente operadores qualificados e treinados devem in-
stalar, ajustar ou utilizar o equipamento.
A espessura da placa de instalação deve ser consistente com
aquela indicada no capítulo Dimensões.
Use somente parafusos classe 12.9.
AVISO Risco de Choque Elétrico
A estrutura em que as ferramentas são fixadas deve ser
aterrada.
O motor deve estar livre para a movimentação de modo
a permitir a medição do torque.
Aviso: no caso da instalação em uma máquina de aperto de
porca de roda, uma placa adicional de instalação deve ser in-
stalada próximo ao adaptador de soquete.
Leia antes de instalar os cabos da ferramenta
Não conecte várias extensões de cabo. De preferência,
use a extensão de cabo de comprimento mais longo e o
cabo de ferramenta mais curto.
Embora nossos cabos de ferramenta sejam projetados
para trabalhar sob condições adversas, recomendamos
que você verifique os pontos a seguir para obter uma
vida útil prolongada:
a - Deve-se evitar puxar diretamente o cabo.
b - Deve-se restringir o atrito na camada externa.
c - O raio de curvatura não deve ser menor do que 10
vezes o diâmetro do cabo.
Instruções para cabos de ferramentas fixas
O cabo não deve aplicar tração à ferramenta. Toda força de
tração no cabo (até mesmo de baixa intensidade, dependendo
da orientação do cabo) pode gerar um sinal de torque no
transdutor.
Verifique se os cabos são longos o suficiente ou fixe o cabo
da ferramenta na estrutura, conforme mostrado a seguir.
