Safety Information
64 / 268 06/2021
Productspecifieke instructies

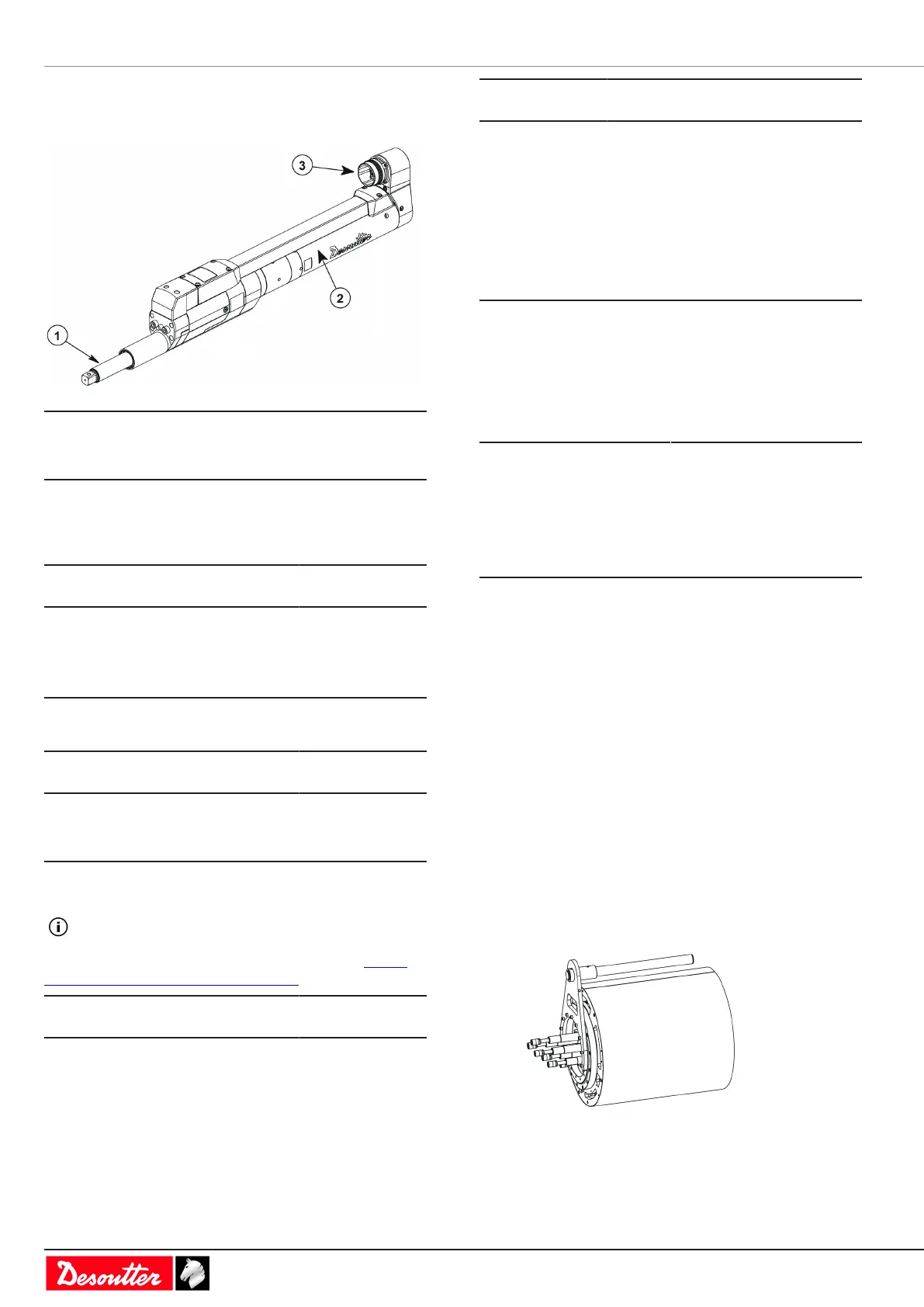

Productbeschrijving
1 Aandrijfkop
2 Motor
3 Kabelaansluiting
Vereiste accessoires
EFDx / EFMx gereedschapskabels
Lengte (m) Lengte (ft)
Onderdeelnum-
mer
2,5 8,20 6159176510
5 16,0 6159176520
10 32,8 6159176540
15 49,2 6159176550
Gereedschapsverlengkabels
Lengte (m) Lengte (ft)
Onderdeelnum-
mer
8 26,2 6159175810
16 52,5 6159175840
32 105 6159175870
Bevestigingsplaten
Bevestigingsplaten worden niet meegeleverd.
Zie de volgende tekeningnummers, beschikbaar op https://
www.desouttertools.com/resource-centre.
Model Tekeningnummer
Grootte van klem-
schroef
EFD43-8 6159701380 M6 x 20
EFD43-15 6159701380 M6 x 20
EFD43-30 6159701380 M6 x 20
EFD43-45 6159701380 M6 x 20
EFD51-70 6159701390 M8 x 25
EFD51-135 6159701390 M8 x 25
EFD60-175 6159701390 M8 x 25
EFD60-250 6159701390 M8 x 25
Model Tekeningnummer
Grootte van klem-
schroef
EFD80-330 6155482910 M8 x 25
EFD80-450 6155482910 M8 x 25
EFD80-680 6155482910 M8 x 25
EFD80-950 6155482910 M8 x 25
EFDO24-20 6159702760 M6 x 20
EFDO30-80 6159702770 M6 x 20
EFDO40-180 6159702780 M8 x 25
EFDO54-450 6159702790 M8 x 25
Controllerassortiment
Alleen het onderstaande Multi-systeem kan worden gebruikt
om dit product te voeden en aan te drijven.
CVI3 Vision 6159326910
CVI3 Vision eSTOP 6159326940
TWINCVI3 6159326970
TWINCVI3 eSTOP 6159326980
CVI3 Function 6159326900
CVI3 Function eSTOP 6159326930
Veiligheidsinstructies voor
machinefabrikanten
Desoutter is niet verantwoordelijk voor letsel, ongevallen of
schade die mogelijk het gevolg is van onjuiste installatie, wi-
jziging of opstarten of gebruik anders het beoogde gebruik
van Desoutter-producten door de klant of een derde.
Bescherming van de gebruiker
Dit product is bedoeld voor integratie als onderdeel van een
machine.
Het is geen op zichzelf staand of handgereedschap, ook al is
het bruikbaar.
Het is de verantwoordelijkheid van de machinefabrikant om
voor het volgende te zorgen:
• Het product is op juiste wijze omgeven door afschermin-
gen om opzettelijk of onbedoeld contact met mogelijk
hete delen van het product te voorkomen.
Voorbeeld van afscherming:
• Als de gebruiker voor het starten van de machine continu
een trigger moet bedienen, is de snelstopfunctie van de
controller op de juiste manier op deze trigger aanges-
loten, naast het startapparaat (digitale ingang of
