Safety Information
06/2021 65 / 268
netwerk).
Zie de productinformatie bij de controller voor meer in-
formatie over de bedrading van de snelstopfunctie en het
instellen.
Installatie van gereedschapskabel
De gereedschapskabel moet zodanig worden aangebracht dat
langdurig contact met de motor, het heetste onderdeel van het
gereedschap, wordt vermeden.
Hoewel het apparaat een thermische beveiliging heeft die het
uitschakelt wanneer het een te hoge temperatuur bereikt, is
het de verantwoordelijkheid van de gebruiker om het appa-
raat zo te configureren dat het binnen de vastgestelde maxi-
mumtemperaturen werkt.
De integratie van de kabels in de toepassing moet voorkomen
dat continu contact van de spindelkabel van de spindelmotor
hoge temperaturen kan genereren.
Bij de integratie moet rekening worden gehouden met de
aanbevelingen die bij de kabels zijn gevoegd. (Meegeleverde
richtlijn 6159923380).
Installatie

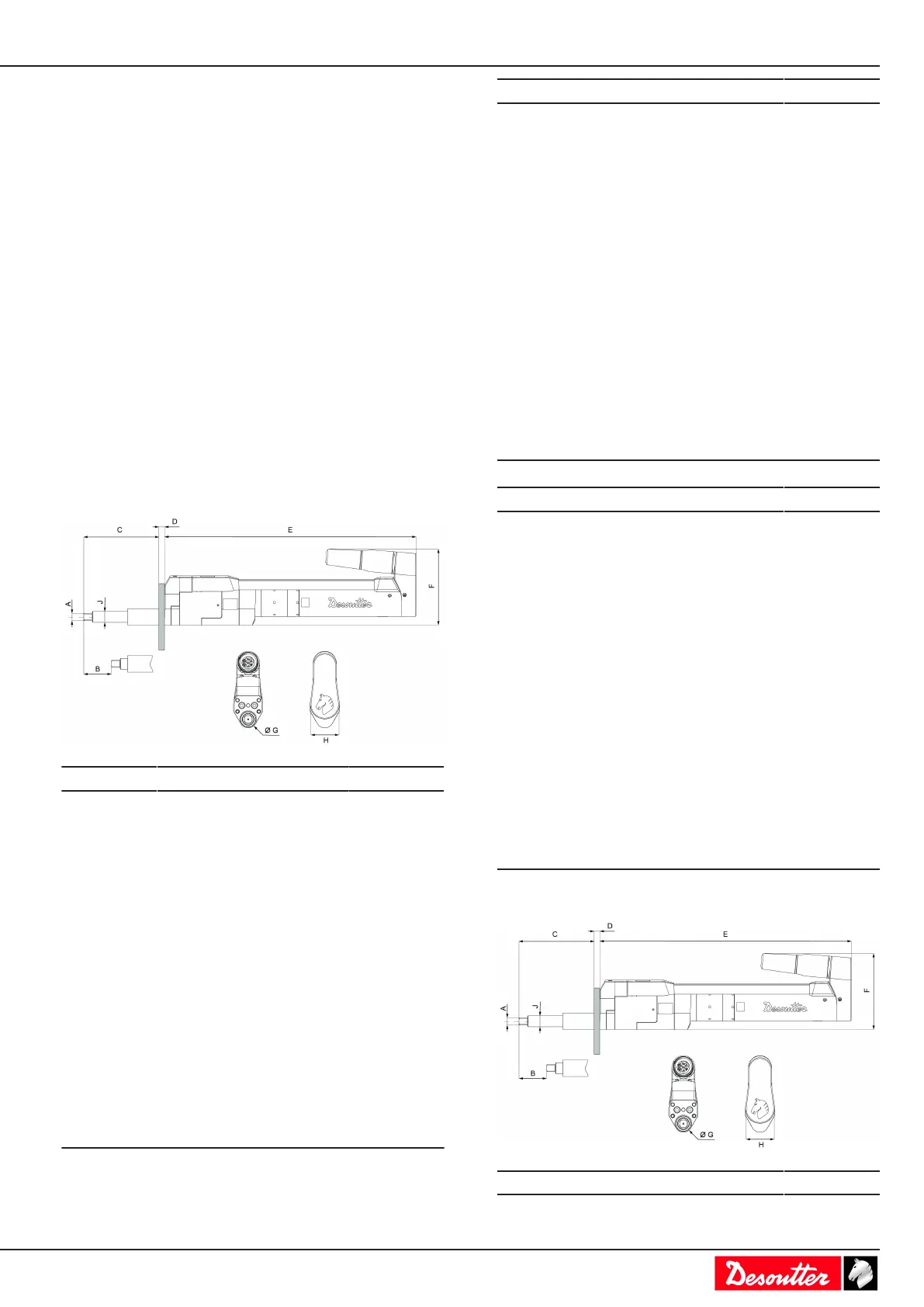

Afmetingen (mm)
Model A B C
EFD43-8 9,5 50 76
EFD43-15 9,5 50 76
EFD43-30 9,5 50 75
EFD43-45 9,5 50 75
EFD51-70 12,7 50 95
EFD51-135 12,7 50 95
EFD60-175 19,1 50 104
EFD60-250 19,1 50 104
EFD80-330 19,1 60 114
EFD80-450 19,1 60 114
EFD80-680 25,4 60 122
EFD80-950 25,4 60 122
EFDO24-20 9,5 50 121
EFDO30-80 12,7 50 136
EFDO40-180 19,1 50 134
EFDO54-450 19,1 50 135
Model D E F
EFD43-8 10 286 121
EFD43-15 10 286 121
EFD43-30 10 322 121
EFD43-45 10 322 121
EFD51-70 16 367 136
EFD51-135 16 367 136
EFD60-175 16 383 141
EFD60-250 16 383 141
EFD80-330 25 445 157
EFD80-450 25 445 157
EFD80-680 25 445 157
EFD80-950 25 445 157
EFDO24-20 10 351 124
EFDO30-80 10 456 137
EFDO40-180 16 504 155
EFDO54-450 16 617 173
Model G H J
EFD43-8 - 43 14
EFD43-15 - 43 14
EFD43-30 - 43 14
EFD43-45 - 43 14
EFD51-70 - 51 20
EFD51-135 - 51 20
EFD60-175 - 60 20
EFD60-250 - 60 20
EFD80-330 - 80 32
EFD80-450 - 80 32
EFD80-680 - 80 32
EFD80-950 - 80 32
EFDO24-20 24 43 15
EFDO30-80 30 51 20
EFDO40-180 40 60 25
EFDO54-450 54 80 35
Afmetingen (inch)
Model A B C
EFD43-8 0,37 1,97 2,99
