Safety Information
66 / 268 06/2021
Model A B C
EFD43-15 0,37 1,97 2,99
EFD43-30 0,37 1,97 2,95
EFD43-45 0,37 1,97 2,95
EFD51-70 0,50 1,97 3,74
EFD51-135 0,50 1,97 3,74
EFD60-175 0,75 1,97 4,09
EFD60-250 0,75 1,97 4,09
EFD80-330 0,75 2,36 4,49
EFD80-450 0,75 2,36 4,49
EFD80-680 1 2,36 4,8
EFD80-950 1 2,36 4,8
EFDO24-20 0,37 1,97 4,77
EFDO30-80 0,50 1,97 5,35
EFDO40-180 0,75 1,97 5,27
EFDO54-450 0,75 1,97 5,31
Model D E F
EFD43-8 0,39 11,26 4,76
EFD43-15 0,39 11,26 4,76
EFD43-30 0,39 12,68 4,76
EFD43-45 0,39 12,68 4,76
EFD51-70 0,63 14,45 5,35
EFD51-135 0,63 14,45 5,35
EFD60-175 0,63 15,08 5,55
EFD60-250 0,63 15,08 5,55
EFD80-330 0,99 17,52 6,18
EFD80-450 0,99 17,52 6,18
EFD80-680 0,99 17,52 6,18
EFD80-950 0,99 17,52 6,18
EFDO24-20 0,39 13,83 4,89
EFDO30-80 0,39 17,97 5,40
EFDO40-180 0,63 19,86 6,11
EFDO54-450 0,63 24,31 6,82
Model G H J
EFD43-8 - 1,69 0,55
EFD43-15 - 1,69 0,55
EFD43-30 - 1,69 0,55
EFD43-45 - 1,69 0,55
EFD51-70 - 2,01 0,79
EFD51-135 - 2,01 0,79
EFD60-175 - 2,36 0,79
EFD60-250 - 2,36 0,79
EFD80-330 - 3,15 1,26
EFD80-450 - 3,15 1,26
EFD80-680 - 3,15 1,26
EFD80-950 - 3,15 1,26
EFDO24-20 0,94 1,69 0,59
EFDO30-80 1,18 2,01 0,79
Model G H J
EFDO40-180 1,57 2,36 0,98
EFDO54-450 2,12 3,15 1,38
Ontwerpbeperkingen voor machines met meerdere
spindels met betrekking tot EFDO-spindels
Hier is de ontwerpvergelijking met betrekking tot de tele-
scopische as op EFDO-spindels. Het EFDO-ontwerp moet
voldoen aan:

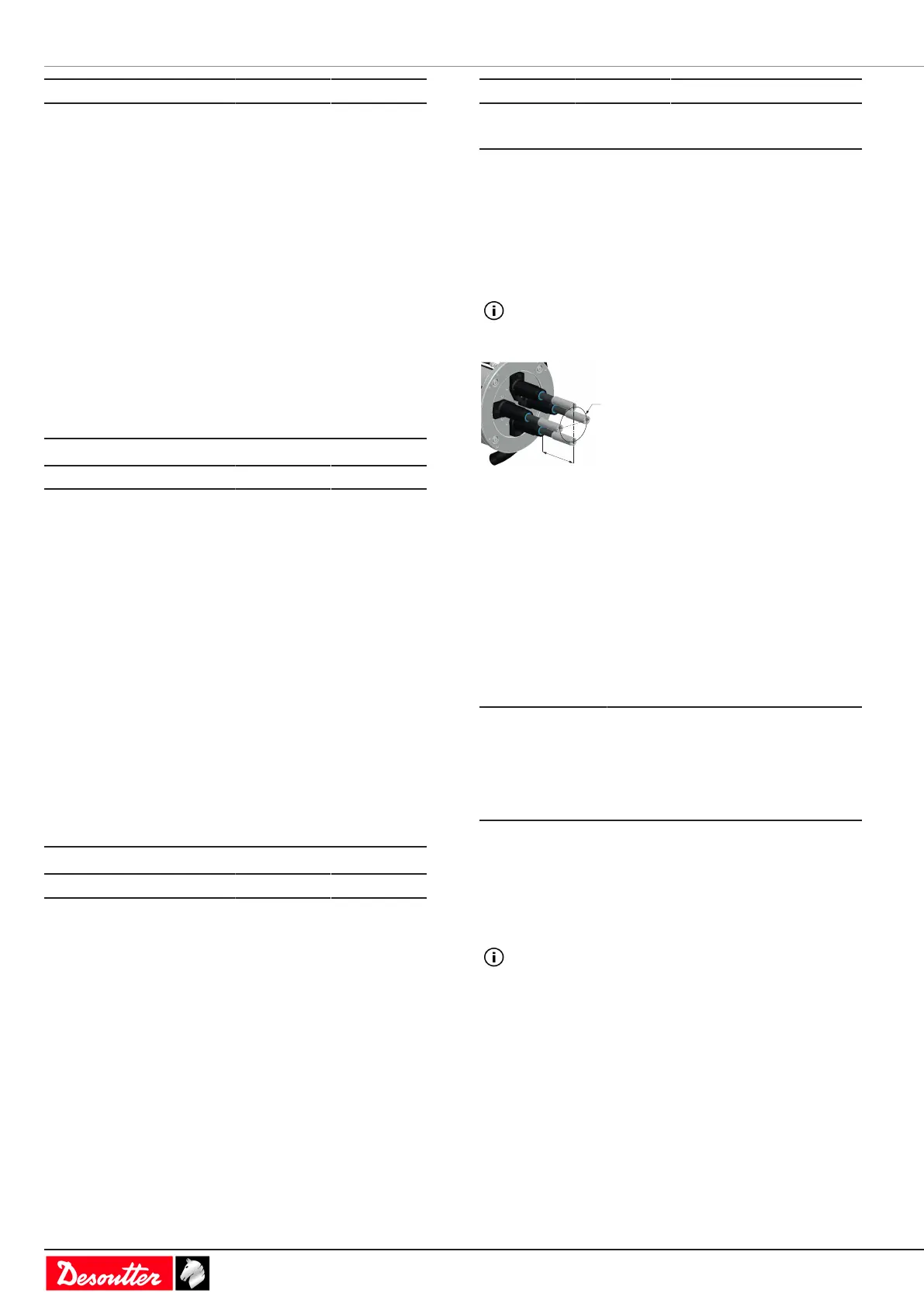

L < d x A/C + B
De vergelijking is alleen van toepassing als alle constan-
ten zijn ingesteld op de waarden in de onderstaande
tabel.
waarbij:
L (mm) Totale lengte as + dop geme-
ten volledig uitgeschoven
vanaf het voorste lager tot de
punt van de dop.
d (mm) Patroondiameter op wiel-
multi’s of minimumafstand
tussen spindelassen
Constanten van telescopische modules
Model A B
EFDO24-20 69 -39,5
EFDO30-80 110 -46
EFDO40-180 202 -53
EFDO54-450 307 -57
Zorg om de telescopische modules te bevestigen voor het
volgende:
- schroeven zijn kwaliteitsklasse 12.9
- het toegepaste koppel is 16 Nm voor M6 en 40 Nm voor
M8.
Als de toepassing een langere as vereist dan in de
vergelijking wordt aangegeven, is het raadzaam een
grotere maat vierkantaandrijving te kiezen.
Ontwerpbeperkingen voor machines met meerdere
spindels met betrekking tot EFD-spindels
Om in dergelijke toepassingen meer weerstand te bieden,
kunnen optionele telescopische modules worden toegevoegd
aan de standaardspindels. Zie gebruikershandleiding
6159924120 voor technische informati een ontwerprichtlij-
nen. Zie hieronder het gebruiksvoorbeeld en het beschikbare
gamma van telescopische modules :
