Safety Information
06/2021 67 / 268
Gereedschapmodel Onderdeelnummer
telescopische mod-
ule
Geschikte klem-
schroef
EFx43 3/8" 6153970135 M6 x 30
EFx51 1/2" 6153970175 M8 x 25
EFx60 3/4" 6153970145 M8 x 25
EFx80 - 3/4" 6153992670 M8 x 35
EFx80 - 1" 6153992680 M8 x 35
Gereed-
schap-
model
EFD43-
8
EFD43-
15
EFD43-
30
EFD43-
45
EFD51-
70
EFD51-
135
EFx43
3/8"
x x x x
EFx51
1/2"
x x
EFx60
3/4"
EFx80
- 3/4"
EFx80
- 1"
Gereed-
schap-
model
EFD60-
175
EFD60-
250
EFD80-
330
EFD80-
450
EFD80-
680
EFD80-
950
EFx43
3/8"
EFx51
1/2"
EFx60
3/4"
x x
EFx80
- 3/4"
x x
EFx80
- 1"
x x

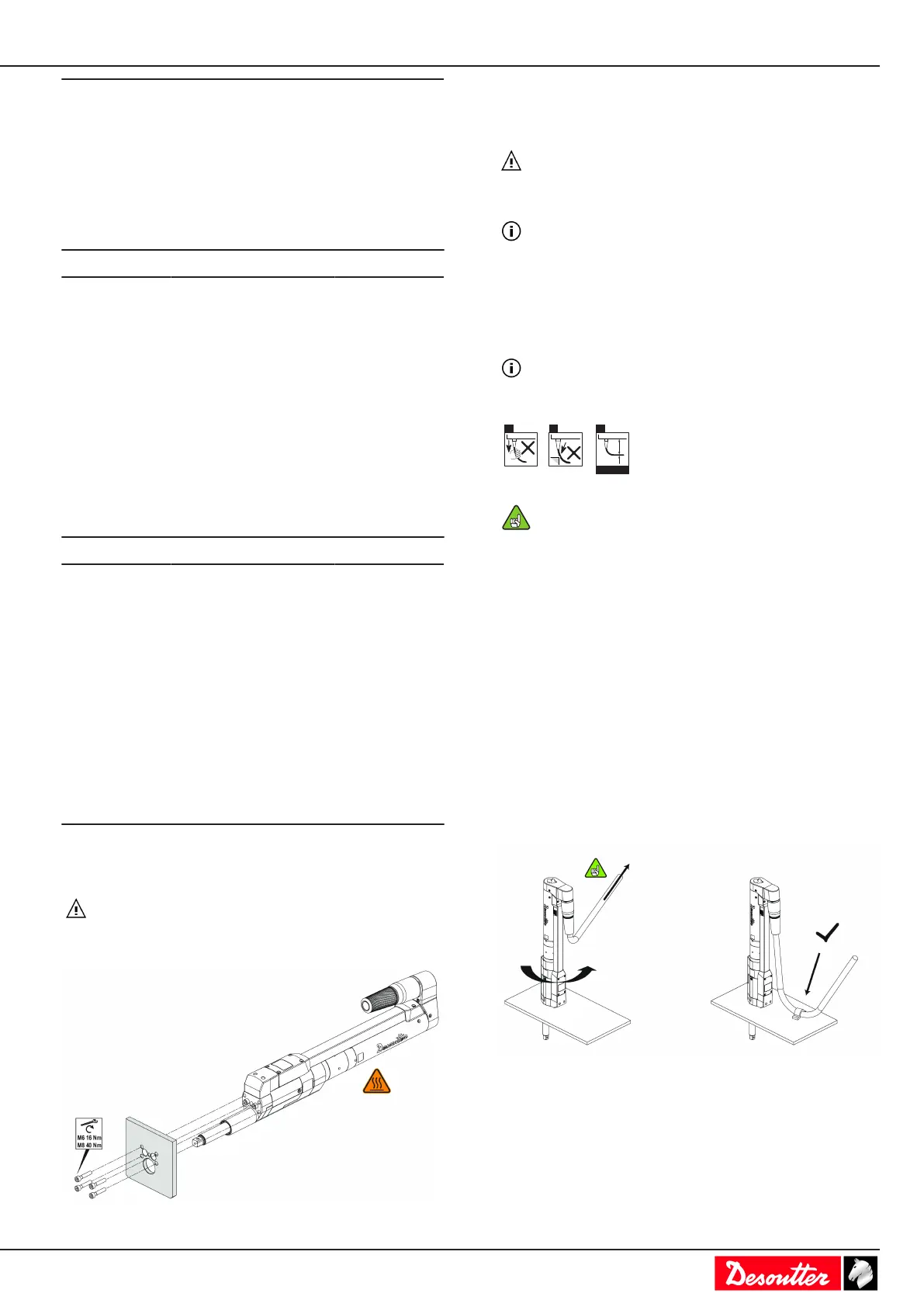

Instalaltie van het gereedschap op de
bevestigingsplaat
WAARSCHUWING Risico op elektrische schokken
Uitsluitend gekwalificeerde en getrainde gebruikers mo-
gen deze apparatuur installeren, afstellen of gebruiken.
Zorg dat de dikte van de bevestigingsplaat overeenkomt met
wat is aangegeven in het hoofdstuk Afmetingen.
Gebruik alleen schroeven van kwaliteitsklasse 12.9.
WAARSCHUWING Risico op elektrische schokken
Het frame waarop gereedschappen worden geklemd
moet geaard zijn.
Zorg ervoor dat de motor vrij van beweging is om kop-
pelmeting mogelijk te maken.
Waarschuwing: bij inbouw in een wielmoeraanspanmachine
moet een extra bevestigingsplaat worden gemonteerd naast
de uitgangsaandrijving.
Lees voor installatie van gereedschapskabels
Verbind niet meerdere verlengkabels met elkaar. Ge-
bruik bij voorkeur de langste verlengkabel en de kortste
gereedschapskabel.
Hoewel onze gereedschapskabels ontworpen zijn om
onder zware omstandigheden te werken, bevelen wij
aan om de volgende punten te controleren voor een
langere levensduur:
a - Direct trekken aan de kabel moet worden verme-
den.
b - Wrijving met de buitenmantel moet worden
beperkt.
c - Buigstralen mogen niet kleiner zijn dan 10 keer de
kabeldiameter.
Instructies voor kabels van vastgezette gereedschappen
De kabel mag geen trekkracht uitoefenen op het gereedschap.
Elke trekkracht op de kabel (zelfs een lage intensiteit
afhankelijk van de kabeloriëntatie) kan een momentsignaal
genereren op de omvormer.
Controleer dat de kabels lang genoeg zijn of klem de gereed-
schapskabel vast op het frame zoals hieronder is aangegeven.
Stel de gereedschapskabel niet op zoals hieronder
aangegeven.
