DeviceWell HDS7105S - Tally 接口; 接口参数

5
SWITCHER
3.2 TALLY-GPI 接口
PI
N
（Tally）功能
PIN
（GPI）功能
11
PGM-IN1
1
GPI-IN1
12
PGM-IN2
2
GPI -IN2
13
PGM-IN3
3
GPI -IN3
14
PGM-IN4
4
GPI -IN4
6
PVW-IN1
10
GPI -IN5
7
PVW-IN2
15
GPI -IN6
8
PVW-IN3
5
GND
9
PVW-IN4

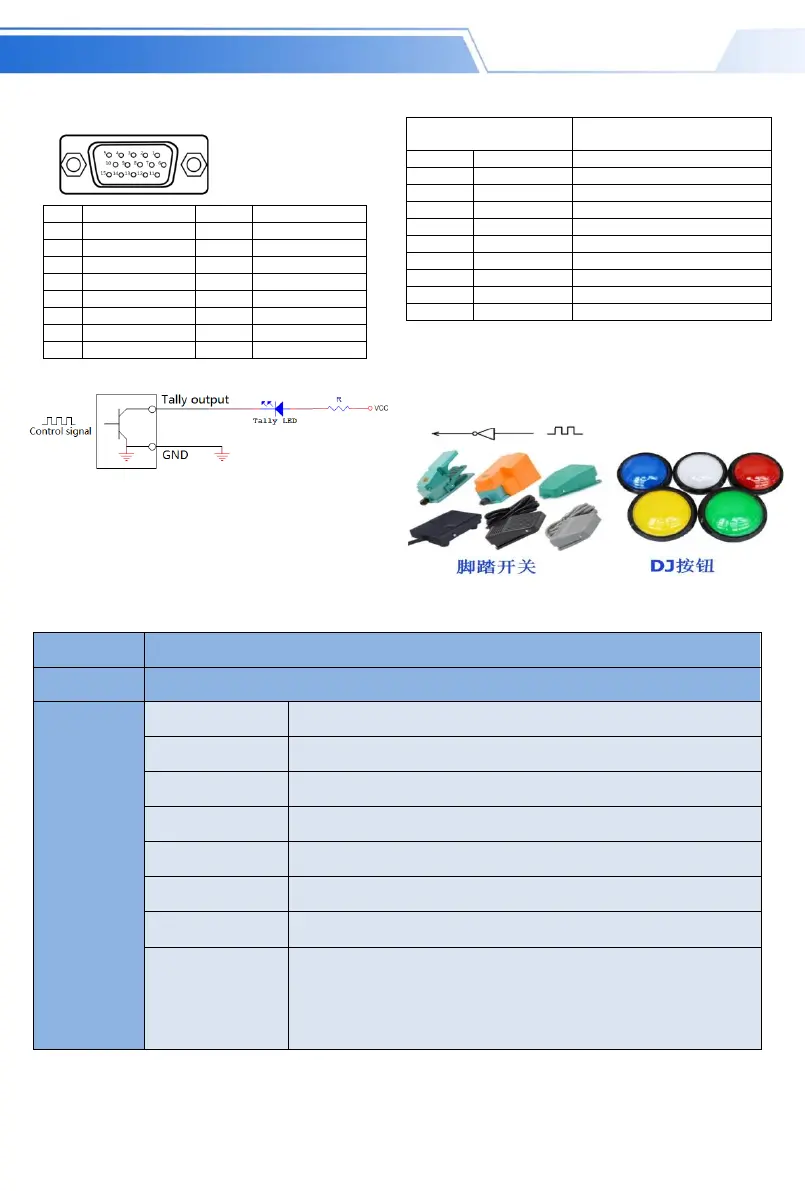

TALLY 联机示意图：
3.3 参数介绍
注：Tally LED：为外接显示设备
Tally output ：低电平有效（Tally LED 亮灯）
高电平无效（Tally out 熄灯）
产品名称
一体式 HDS7 系列 Mini 切换台 4 路 HDMI+1 路 DP 5 通道
产品型号
HDS7105/HDS7105S/HDS7105P/ HDS7305
视频
信号
输入
输入信号
HDMI1.4/DP1.2 视频信号
连接器
标准
反射损耗
>15dB 5MHz~3GHz
信号幅度
800mV±10%(HDMI)
阻抗
100Ω (HDMI)
均衡
自适应
DVD 输入 HDMI 支持
480i/576i,480p/576p,720p,1080i,1080p
电脑 HDMI 输入
支持
1920x1080,1680x1050,1600x900,1440x1050,1366x768,1360x768,
1280x1024,1280x960,1280x800,1280x768,1280x720,1280x600,
1152x864,1024x768,800x600
3.3 技术参数
GPI 可选功能表:
GPI-Inx 可选功能
说明
1
PGM1
模拟 PGM1 按键消息
2
PGM2
模拟 PGM2 按键消息
3
PGM3
模拟 PGM3 按键消息
4
PGM4
模拟 PGM4 按键消息
5
PGM_BAR
模拟 PGM_BAR 按键消息
6
CUT
模拟 CUT 按键消息
7
AUTO
模拟 AUTO 按键消息
8
MUTE
模拟 MUTE 按键消息
9
FTB
模拟 FTB 按键消息
10
STILL
模拟 STILL 按键消息
G
GPI 控制示意图：
