DeviceWell HDS7105S - 功能区; 按键说明; 分区说明

7
SWITCHER
序号
名称
说明
1
功能区
一键启动特殊功能
2
音频控制区
对音频跟随、混音进行设置及音频音量、通道控制
3
转场特效控制区
选择转场特效
4
综合控制区
FTB、PIP 和 STILL 特效
5
菜单控制区
使用按键设置菜单信息
6
PGM 与 PVW 选择区
直播与预监选择
7
转场控制区
控制转场切换和转场速率调整

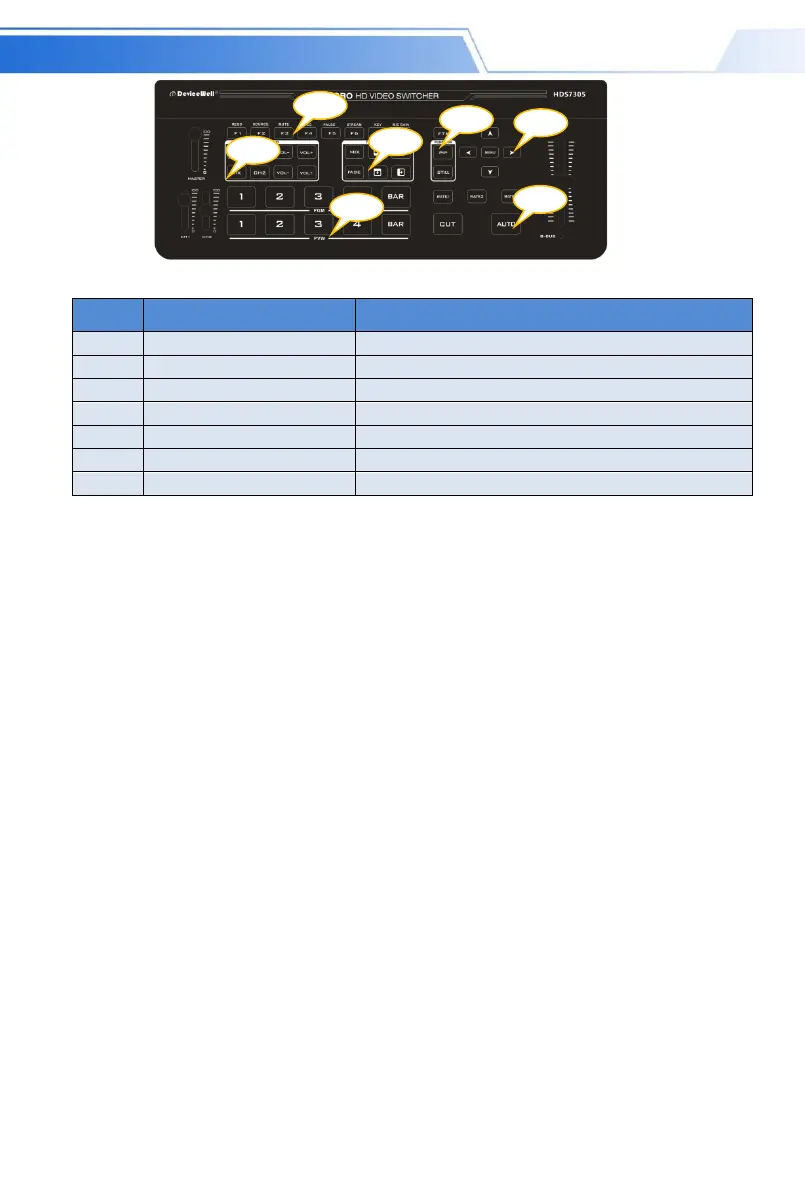

4.1.1 分区说明
4.1.2 按键说明
F1---RESO 切换输出分辨率
按下按键面板的 F1 可以调整 PGM 画面输出的分辨率，每按下一次调整一次输出分辨率，分辨有
1080P60Hz/1080P50Hz/1080P30Hz/1080P25Hz/1080P24Hz/1080I60Hz/1080I50Hz 可以选择。
F2---SOURCE 通道切换控制
按下按键面板的 F2 可以对第一通道的输入源进行选择，当同时在设备背面的信号输入接口接入 HDMI
和 DP 信号时，按下 F2 后可以在 IN1-HDMI1 和 IN1-DP1 中选择切换。
F3---MUTE 一键静音功能
按下 F3 按键灯亮，表示 PGM 输出音量关闭，在多画面菜单下可以看到 MUTE 的状态。
F4---RCE 一键录制功能
按下 F4 按键灯亮，PGM 画面录制功能开启。
F5--- PAUSE 暂停录制
在录制的时候按下 F5 暂停录制，F5 按键灯亮，录制图标显示双竖线，在按下 F5 按键灯熄灭继续录制。
F6---STREAM RTMP 网口一键推流功能
提前通过 STREAM 网口进入 WEB 后台界面，把平台的推流地址保存到切换台，然后按下 F6 一键推流，
推流成功多画面状态页面显示 RTMP 后面的方块图标长亮红色，如果不成功会显示灰色和报错信息。
F7---KEY 复用功能键
F7 是复用键，需要进入菜单的系统设置里面去设定这个键的功能，设定色度键就是抠像功能，设定亮度
键就是叠加字幕功能，设定竖屏 OSD 需要配合中帝威 PM1005/PM1007 监视器才有效果。
4.1.2.1 功能区
1
4
2
6
3
5
7
