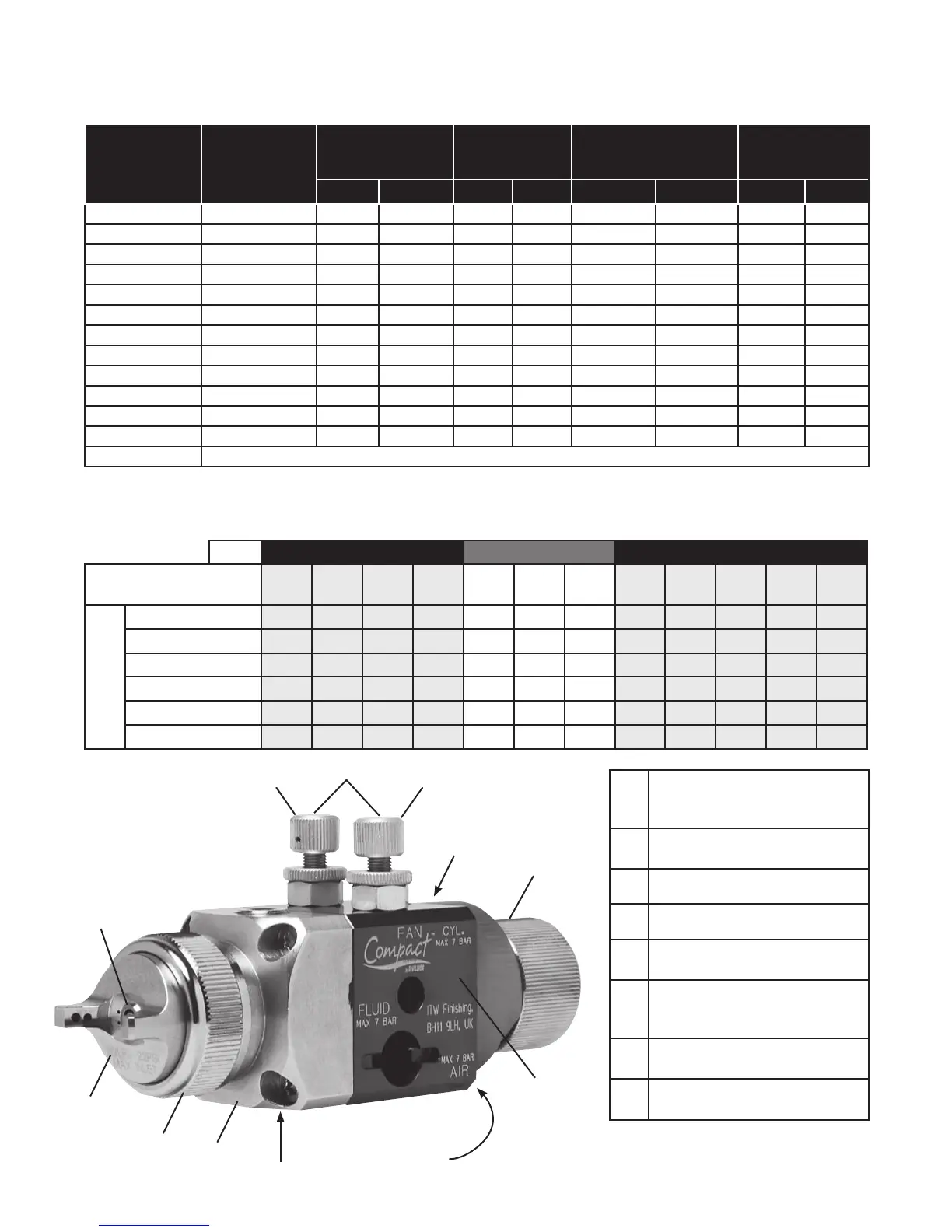

PISTOLA AUTOMÁTICA Compact-I — CASQUILLOS DE AIRE DISPONIBLES
PISTOLA AUTOMÁTICA Compact-I — COMBINACIONES DEL CASQUILLO DE AIRE
A
Perilla de ajuste del
desplazamiento de la aguja –
18 posiciones por una vez
B
Cabeza de la pistola – acero
inoxidable
C Anillo del casquillo de aire
D Casquillo de aire
E
Válvula de aire (ventilador /
atomizador)
F
Cuerpo de la pistola
pulverizadora – aluminio
anodizado
P
Entrada de fluido – acero
inoxidable
G
Punta hidráulica – acero
inoxidable
A
AJUSTE DEL VENTILADOR
E
CYL AIR (CILINDRO
NEUMÁTICO)
G
P
AJUSTE DEL ATOMIZADOR
D
C
B
F
SUMINISTRO DE
VENTILADOR Y
ATOMIZADOR
NEUMÁTICOS
TIPO
CONVENCIONAL HVLP
TECNOLOGÍA DE TRANSFERENCIA
CASQUILLO DE AIRE
MODELO NO.
430 443 497 500R 506 507 508 510 513 522 590 591
TAMAÑOS DE
PUNTA HIDRÁULICA
.020" (0.5 mm) X X
.033" (0.85 mm) X X X X X X
.039" (1.0 mm) X X X X X X X X X X
.055" (1.4 mm) X X X X X X X X X X
.070" (1.8 mm) X X X X X X X X X
.086" (2.2 mm) X X X X X X
Casquillo de
aire
Tipo
Flujo de aire
Presión
en la entrada
Caudal de fluido
Tamaño del
patrón @ 8"
de distancia
SCFM l/min psi bar oz/min ml/min pulg. mm
SP-100-430-K Convencional 12 340 50.7 3.5 6.7 - 9.5 200 - 280 7.9 200
SP-100-443-K Convencional 12.2 345 43.5 3.0 6.7 - 10.1 200 - 300 11.8 300
SP-100-497-K Convencional 18 510 50.7 3.5 6.7 - 20.2 200 - 600 15.0 380
SP-100-500R-K
Aerosol Ronda
6.8 200 16.0 1.1 .6 - 5.0 20-150 1.6 40
SP-100-506-K H V L P 10.6 300 19 1.3 4.4 - 6.5 130 – 190 12 310
SP-100-507-K H V L P 19 385 40 1.4 4.4 - 6.5 130 – 190 10.6 270
SP-100-508-K H V L P 11 311 14 1.0 4.4 - 6.5 130 – 190 10 250
SP-100-510-K Tec. de trans. 10 283 29 2.0 5.4 - 7.5 160 - 220 10.6 270
SP-100-513-K Tec. de trans. 18.8 531 43.5 3.0 6.7 - 20.2 200 - 600 13.8 350
SP-100-522-K Tec. de trans. 14.5 410 29 2.0 6.7 - 20.2 200 - 600 13.8 350
SP-100-590-K Tec. de trans. 7.7 218 29 2.0 1.6 - 5.0 50 -150 6.0 150
SP-100-591-K Tec. de trans. 12.3 350 29 2.0 1.7 - 5.1 50 -150 4.5 115
KK-5090-507 Kit de prueba para HVLP – incluye tapa, calibrador y tubo
Existen otras pruebas de kits disponibles: KK-5090-430, KK-5090-443, KK-5090-497, KK-5090-506, KK-5090-507, KK-5090-508, KK-5090-510,
KK-5090-513, KK-5090-522, KK-5009-590
