PORTUGUÊS
13
Punho lateral e barra de profundidade
(Fig. B, C)

ATENÇÃO: Para reduzir o risco de lesões corporais,
SEMPRE opere a ferramenta com a empunhadura
lateral corretamente instalada. Caso contrário, a
empunhadura lateral poderá escorregar durante a
operação e causar perda de controle da ferramenta.
Segure a ferramenta firmemente com as duas mãos
para maximizar o seucontrole.
A empunhadora lateral
5
está presa à parte frontal da caixa
de engrenagens e pode ser girada 360˚ para permitir o uso
da mão direita ou esquerda.
Como Montar a Empunhadura Lateral
Reta (Fig. B)
1. Amplie a abertura do anel da empunhadura lateral
5
girando-a no sentido anti-horário.
2. Instale o conjunto no nariz da ferramenta passando pelo
anel de aço
12
e pelo colar
11
depois do suporte da
broca e daluva.
3. Gire a empunhadura lateral até a posição desejada.
Para operações de perfurações horizontais com
martelete com uma broca para perfuração pesada,
coloque a empunhadura lateral em um ângulo de
aproximadamente 20° da ferramenta para obter um
controleotimizado.
4. Trave o conjunto da montagem da empunhadura
lateral
5
girando-o no sentido horário até que ele pare
degirar.

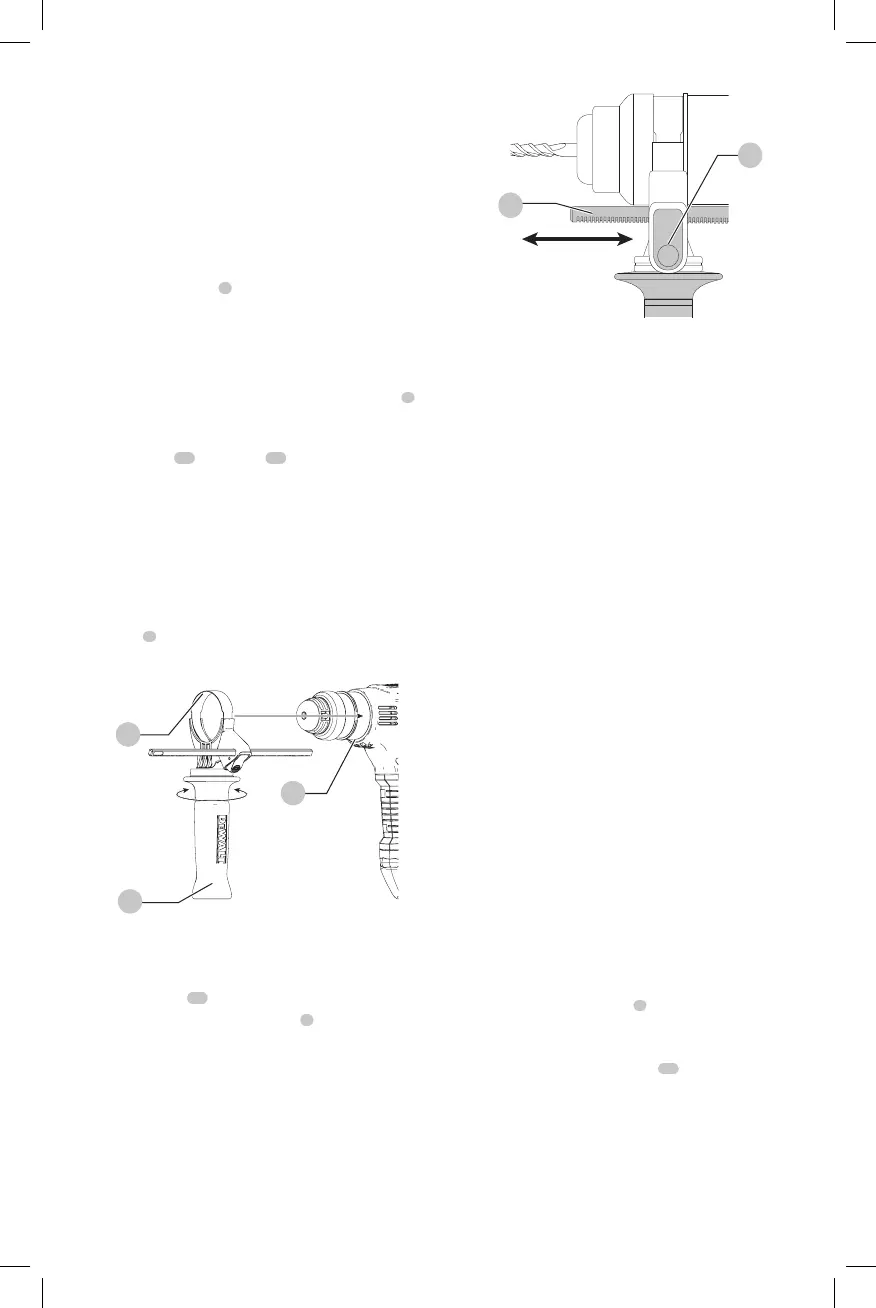

Fig. B
11
5
12
Ajustar a barra de profundidade (Fig. C)
1. Pressione e segure o botão de liberação da barra de
profundidade10 no punholateral.
2. Coloque a barra de profundidade9 de modo que a
distância entre a extremidade da barra e a extremidade
da broca é igual à profundidade de cortedesejada.
Fig. C
9
10
3. Solte o botão para bloquear a haste na posição. Ao
perfurar com a haste de profundidade, pare quando a
extremidade da barra atingir a superfície domaterial.
Broca e Suporte da Broca

ATENÇÃO: Perigo de Queimadura. SEMPRE use
luvas ao trocar as brocas. Partes metálicas acessíveis
na ferramenta e brocas podem ficar extremamente
quentes durante a operação. Pequenas pontas de
material quebrado podem ferir as mãos semluvas.

ATENÇÃO: Não tente apertar nem soltar as brocas
(ou qualquer outro acessório) segurando pela parte da
frente do mandril e ligando a ferramenta. Isso poderá
causar danos ao mandril e lesõescorporais.
Vários tipos de brocas de cinzel podem ser encaixadas ao
martelete rotativo, dependendo da aplicação desejada. Use
somente brocasafiadas.
Recomendações de brocas
• Para madeira, use brocas helicoidais, chatas, em espiral
com haste sextavada ou serracraneada.
• Para metal, use brocas helicoidais de aço ou serra
craneada. Use um lubrificante de lâminas ao furar
metais. As exceções são o ferro fundido e latão que
devem ser perfurados aseco.
• Para alvenaria, como tijolo, cimento, blocos de concreto
etc., use brocas de ponta de carboneto próprias para
perfuração depercussão.
Suporte de Broca SDS Plus (Fig. D)
NOTA: São necessários adaptadores especiais para usar
o suporte de broca SDS PLUS com haste reta e brocas de
chave hexagonal. Consulte AcessóriosOpcionais.
Como inserir uma broca ou outro acessório:
1. Insira a haste da broca de aproximadamente 19mm
(3/4") no suporte SDSPlus
7
.
2. Empurre e gire a broca até que trave no lugar. Então a
broca está fixafirmemente.
3. Para soltar a broca, puxe a luva
13
e retire abroca.
