PORTUGUÊS
16
Como instalar e retirar acessórios
SDS Max® (Fig. D)
D25501, D25602, D25820, D25831
ADVERTÊNCIA: Para reduzir o risco de lesões
corporais graves, sempre desligue a ferramenta
e retire-a da corrente elétrica antes de fazer
ajustes ou de retirar ou colocaracessórios.
1. Puxe a manga de trava
16
para trás e instale a broca. A
haste da broca deve estarlimpa.
2. Gire levemente a broca até que a manga clique de volta
naposição.
3. Verifique se a broca está engatadacorretamente.
NOTA: Quando engatada corretamente, a broca deve
poder se mover de vários centímetros para dentro e
para fora do corpo da ferramenta
13
.
4. Para retirar a broca, puxe a manga para trás e puxe a
broca parafora.

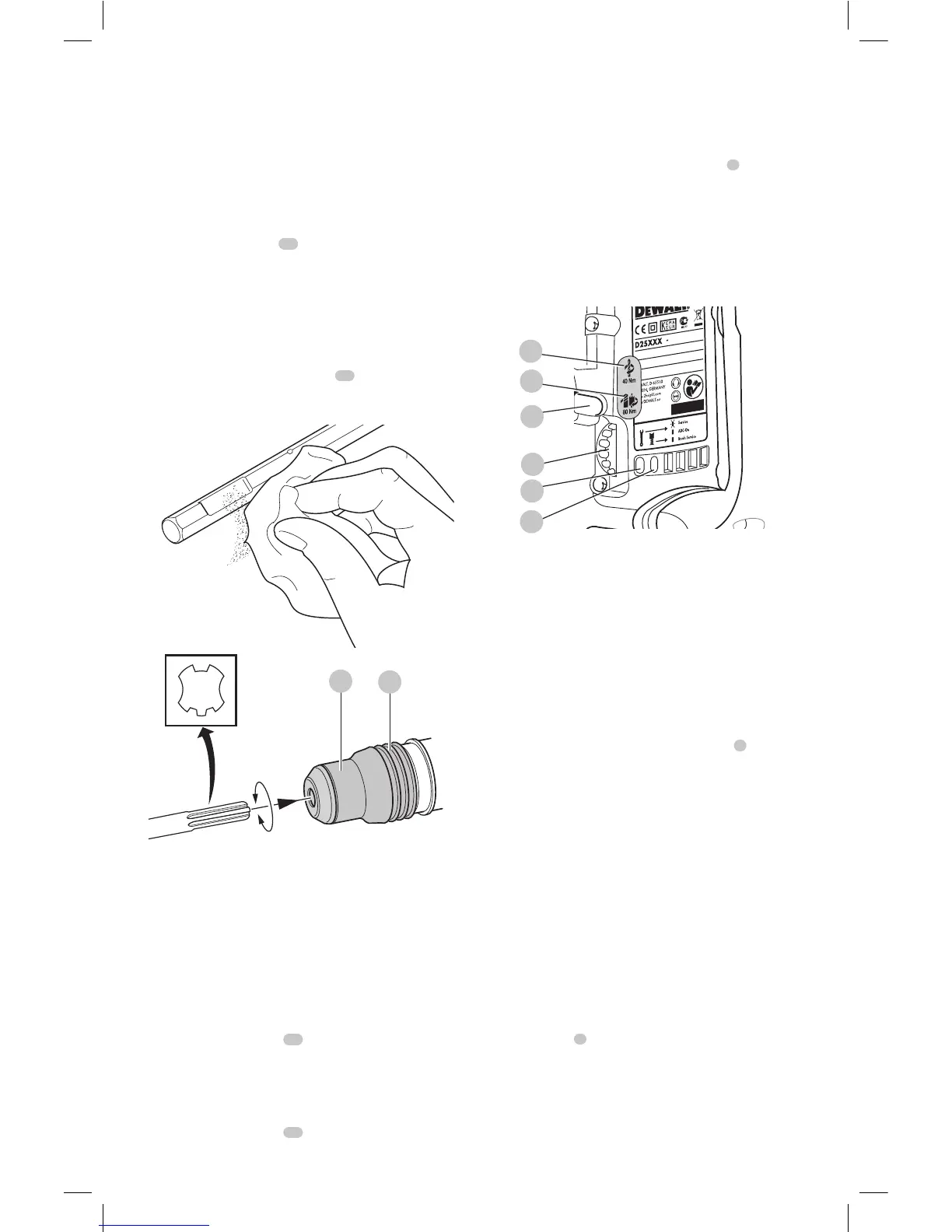

Fig. D
13
16
Controle de torque completo (Fig. E)
D25602
AVISO: Para evitar danos à ferramenta, sempre
desligue a ferramenta antes de mudar o controle
detorque.
A função controle de torque completo (CTC) oferece um
nível adicional de controle para uma ferramenta equipada
com uma embreagem de duasfases.
A posição de embreagem 1
14
é recomendada para a
maioria dos trabalhos de perfuração por percussão. Quando
o comutador está nesta posição, a embreagem se solta
quando a ferramenta encontra uma barra de reforço ou
materiaisestranhos.
A posição de embreagem 2
11
é recomendada para
trabalhos que exigem um maior torque como, por exemplo,
o uso de brocas-coroas e a perfuração por percussão
de orifícios profundos. Quando o comutador está nesta
posição, a ferramenta solta da embreagem quando o torque
atinge um valor muito maisalto.
Coloque o comutador de controle de torque
8
na posição 1
ou 2, de acordo com o tipo de trabalho a serrealizado.
NOTA: Ao mudar o torque, deixe que a caixa do motor gire
umpouco.
Sempre que a ferramenta for ligada, a embreagem estará
automaticamente na posição 1 que é a maissensível.
14
11
8
7
9
10
Fig. E
Controle eletrônico de velocidade e
impacto (Fig. E)
D25602, D25831, D25851
O controle eletrônico de velocidade e impacto permite que
o usuário utilize brocas menores sem risco de que a broca
quebre. Ele permite também a perfuração por percussão em
materiais mais leves ou quebradiços sem estilhaçamento.
Além disso, ele oferece um nível de controle ideal para uma
raspagem deprecisão.
Para escolher o nível desejado, gire o controle
7
. Os
números aumentam proporcionalmente ao impacto
e à velocidade. O controle variável torna a ferramenta
extremamente adaptável para muitos trabalhos diferentes.
O nível adequado depende do tamanho da broca no grau
de dureza do material a serperfurado.
Seletor de Modo (Fig. A)
ATENÇÃO: Nunca mude o modo de operação com a
ferramenta emfuncionamento.
ATENÇÃO: A fim de evitar ferimentos e danos à
ferramenta, nunca mude o modo de funcionamento
da ferramenta para perfuração por percussão com
uma brocainstalada.
Os modelos D25501, D25601 e D25602 têm dois modos de
funcionamento. Para selecionar o modo desejado, gire o
seletor de modo
6
até que a flecha coincida com o símbolo
de perfuração por percussão ou raspagem. O modelo
D25820, D25831 usa somente o modo deraspagem.
