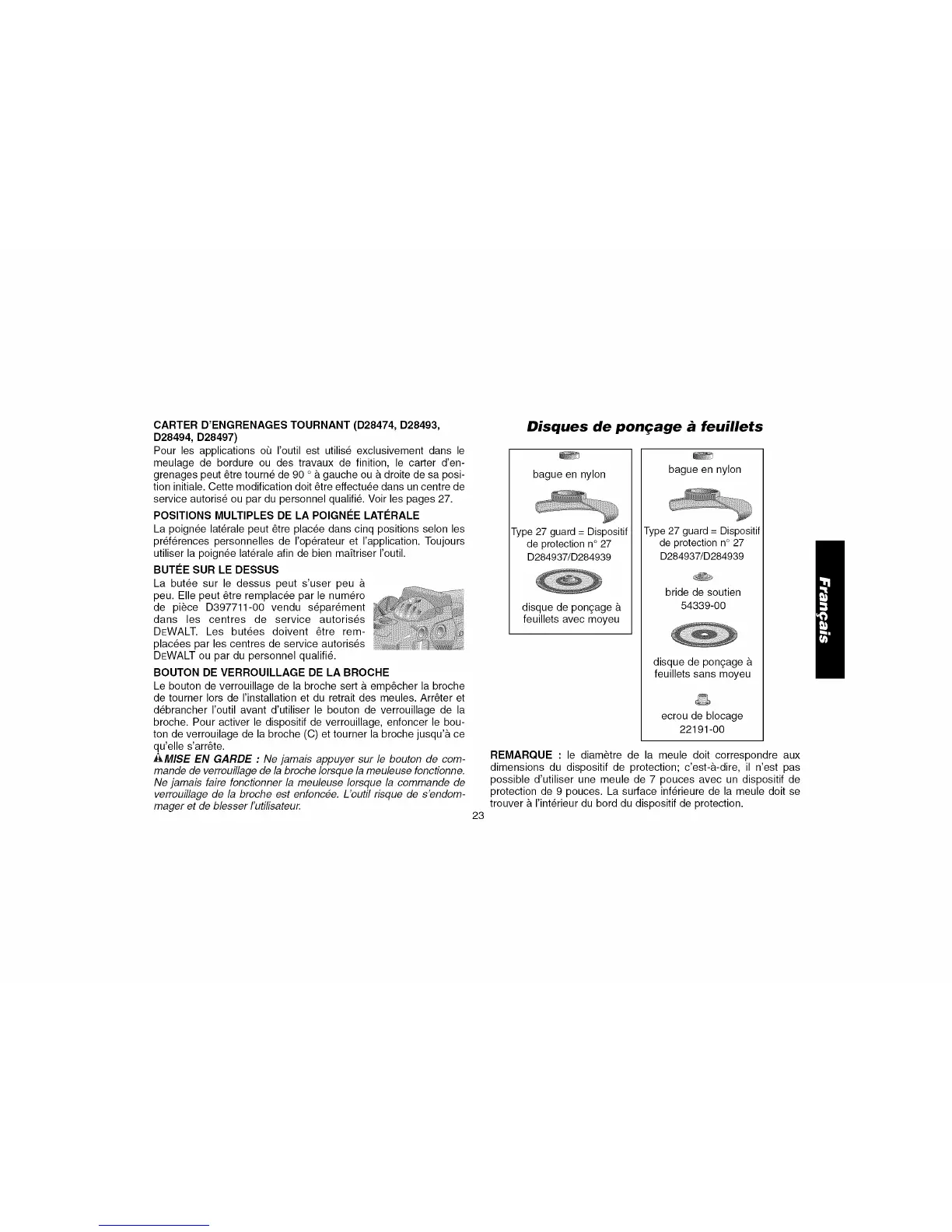

CARTERD'ENGRENAGES TOURNANT (D28474, D28493,
D28494, D28497)
Pour les applications o_ I'outil est utilis_ exclusivement dans le
meulage de bordure ou des travaux de finition, le carter d'en-
grenages peut 6tre tourn_ de 90 ° & gauche ou & droite de sa posi-
tion initiale. Cette modification doit _tre effectu_e dans un centre de
service autoris_ ou par du personnel qualifi& Voir les pages 27.
POSITIONS MULTIPLES DE LA POIGN#E LAT#RALE
La poign_e lat_rale peut 6tre plac_e dans cinq positions selon les
preferences personnelles de I'op_rateur et I'application. Toujours
utiliser la poign_e lat_rale afin de bien maftriser I'outil.
BUT#E SUR LE DESSUS
La butte sur le dessus peut s'user peu &
peu. Elle peut _tre remplac_e par le num_ro
de piece D397711-00 vendu s_par_ment
dans les centres de service autoris_s
DEWALT. Les buttes doivent _tre rem-
plac_es par les centres de service autoris_s
DEWALT ou par du personnel qualifi&
BOUTON DE VERROUILLAGE DE LA BROCHE
Le bouton de verrouillage de la broche sert & emp_cher la broche
de tourner Iors de I'installation et du retrait des meules. Arr6ter et
d_brancher I'outil avant d'utiliser le bouton de verrouillage de la
broche. Pour activer le dispositif de verrouillage, enfoncer le bou-
ton de verrouilage de la broche (C) et tourner la broche jusqu'& ce
qu'elle s'arr6te.
_MISE EN GARDE : Ne jamais appuyer sur le bouton de com-
mande de verrouillage de la broche Iorsque la meuleuse fonctionne.
Ne jamais faire fonctionner la meuleuse Iorsque la commande de
verrouillage de la broche est enfonc6e. Lbutil risque de s'endom-
mager et de blesser I'utilisateur.
23
Disques de pon_age a feuillets
bague en nylon
Type 27 guard : Dispositif
de protection n° 27
D284937/D284939
disque de pon£age &
feuillets avec moyeu
bague en nylon
Type 27 guard = Dispositif
de protection n ° 27
D284937/D284939
_p
bride de soutien
54339-00
disque de pon_age &
feuillets sans moyeu
ecrou de blocage
22191-00
REMARQUE : le diam_tre de la meule doit correspondre aux
dimensions du dispositif de protection; c'est-&-dire, il n'est pas
possible d'utiliser une meule de 7 pouces avec un dispositif de
protection de 9 pouces. La surface inf_rieure de la meule doit se
trouver & I'int_rieur du bord du dispositif de protection.
