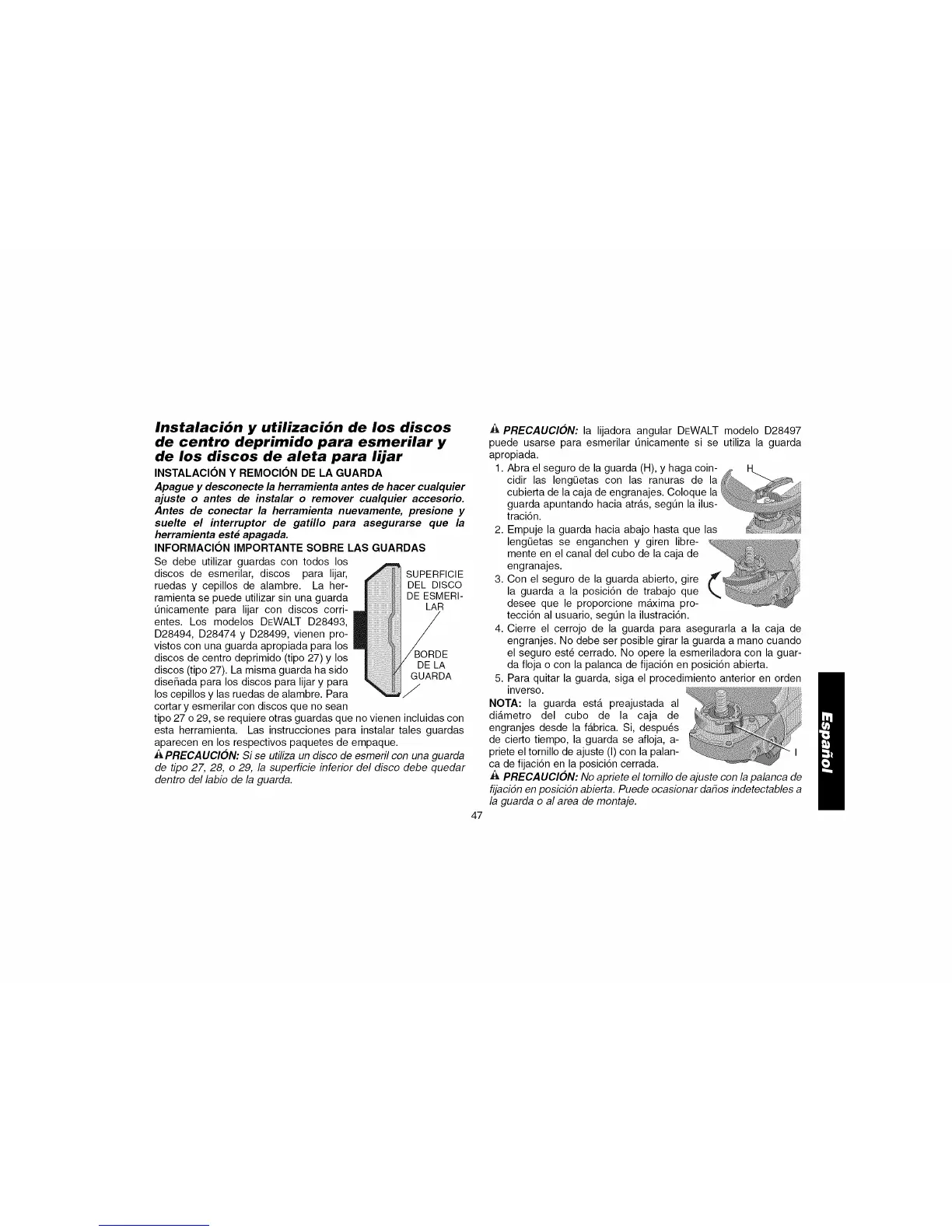

Instalaci6n y utilizaci6n de los discos
de centro deprimido para esmerilar y
de los discos de aleta para lijar
INSTALACION Y REMOCION DE LA GUARDA
Apague y desconecte la herramienta antes de hacer cualquier
ajuste o antes de instalar o remover cualquier accesorio.
Antes de conectar la herramienta nuevamente, presione y
suelte el interruptor de gatillo para asegurarse que la
herramienta este apagada.
INFORMACION IMPORTANTE SOBRE LAS GUARDAS
Se debe utilizar guardas con todos los
discos de esmerilar, discos para lijar, SUPERFICIE
ruedas y cepillos de alambre. La her- DEL DISCO
ramienta se puede utilizar sin una guarda DE ESMERI-
_nicamente para lijar con discos corri- LAR
entes. Los modelos DEWALT D28493,
D28494, D28474 y D28499, vienen pro-
vistos con una guarda apropiada para los
discos de centro deprimido (tipo 27) y los
discos (tipo 27). La misma guarda ha sido DE LA
GUARDA
diseSada para los discos para lijar y para
los cepillos y las ruedas de alambre. Para
cortar y esmerilar con discos que no sean
tipo 27 o 29, se requiere otras guardas que no vienen incluidas con
esta herramienta. Las instrucciones para instalar tales guardas
aparecen en los respectivos paquetes de empaque.
_PRECAUCI6N: Si se utiliza un disco de esmeril con una guarda
de tipo 27, 28, o 29, la superficie inferior del disco debe quedar
dentro del labio de la guarda.
47
PRECAUCION: la lijadora angular DEWALT modelo D28497
puede usarse para esmerilar _nicamente si se utiliza la guarda
apropiada.
1. Abra el seguro de la guarda (H), y haga coin-
cidir las leng0etas con las ranuras de la
cubierta de la caja de engranajes. Coloque la
guarda apuntando hacia atras, seg_n la ilus-
traci6n.
2. Empuje la guarda hacia abajo hasta que las
leng0etas se enganchen y giren libre-
mente en el canal del cubo de la caja de
engranajes.
3. Con el seguro de la guarda abierto, gire
la guarda a la posici6n de trabajo que
desee que le proporcione maxima pro-
tecci6n al usuario, seg_n la ilustraci6n.
4. Cierre el cerrojo de la guarda para asegurarla a la caja de
engranjes. No debe ser posible girar la guarda a mano cuando
el seguro est_ cerrado. No opere la esmeriladora con la guar-
da floja o con la palanca de fijaci6n en posici6n abierta.
5. Para quitar la guarda, siga el procedimiento anterior en orden
inverso.
NOTA: la guarda esta preajustada al
diametro del cubo de la caja de
engranjes desde la fabric& Si, despu_s
de cierto tiempo, la guarda se afloja, a-
priete el tornillo de ajuste (I) con la palan-
ca de fijaci6n en la posici6n cerrada.
A PRECAUClON: No apriete el tomillo de ajuste con la palanca de
fijaci6n en posici6n abierta. Puede ocasionar daSos indetectables a
la guarda o al area de montaje.
