1. Percez des trous dans la surface de travail qui aligne la
base de la scie àtronçonner.
2. Insérez deux boulons 5/16 po (M10) à travers les trous
de montage
16
dans la base et à travers les trous dans
la surface de montage. La longueur approximative
des vis doit correspondre à l’épaisseur de la surface de
montage plus 102mm (4 po).
Ajustement du déflecteur contre les
étincelles (Fig. A)
AVERTISSEMENT : Ne pas toucher le déflecteur
contre les étincelles durant ou immédiatement
après l’utilisation, car il devient chaud et il peut
causer des brûlures de la peau.
Pour mieux dévier les étincelles loin des personnes et des
matériaux dans les environs, dévissez la vis du déflecteur
contre les étincelles
2
, ajustez le déflecteur contre les
étincelles
3
, puis revissez la vis. Ne pas laisser le cordon
entrer en contact avec le déflecteur ou des étincelles
puisque cela peut endommager lecordon.
Gâchette de verrouillage (Fig. A)
Pour mettre la scie en marche, appuyez sur le levier de
verrouillage
14
, puis appuyez sur
13
la gâchette de
verrouillage. La scie fonctionnera tant que vous appuierez
sur la gâchette. Laissez tourner la lame à pleine vitesse de
fonctionnement avant de faire une coupe. Pour éteindre la
scie, relâchez la gâchette. Gardez vos mains et le matériau à
l’écart de la meule jusqu’à ce qu’elle s’arrête. Laissez la lame
s’arrêter avant de lever la tête de la scie. Rien n’est prévu
pour verrouiller la gâchette enmarche.

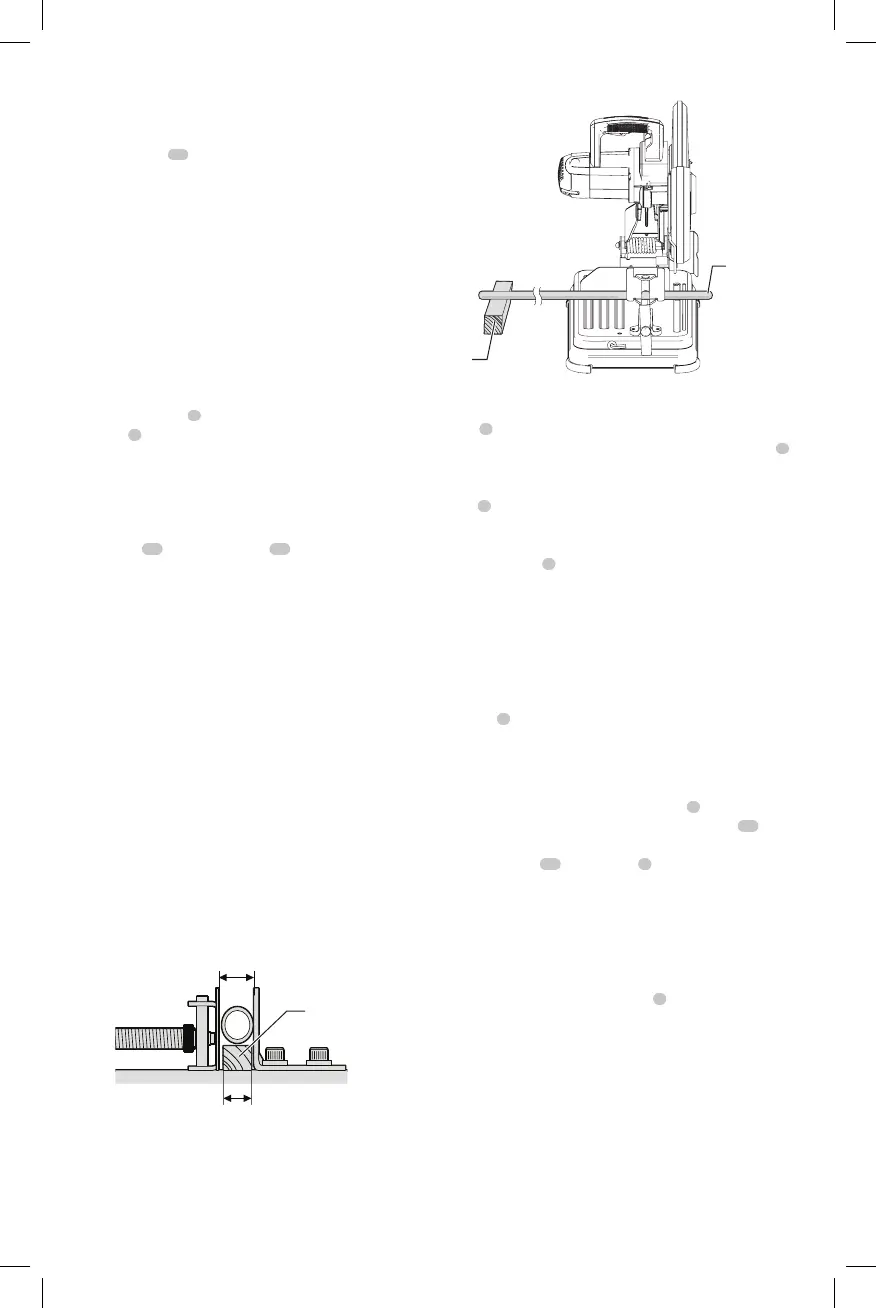

Serrer et maintenir le matériau
(Fig. C, D)
• Les angles sont mieux serrés et coupés avec les deux
pattes s’appuyant contre labase.
• Un bloc d’espacement légèrement plus étroit que
la pièce de travail peut être utilisé pour augmenter
l’utilisation de la meule (Fig.C).
• Les longues pièces de travail doivent être soutenues par
un bloc pour être au même niveau que le dessus de la
base (Fig. D). L’extrémité tronçonnée doit être libre de
tomber afin d’éviter le coinçage de lameule.
Diamètre de la pièce de travail
Fig. C
Largeur du bloc d’espacement
Bloc
d’espacement
Fig. D
Extrémité
tronçonnée
Bloc
Utilisation de l’étau (Fig. A)
L’étau
6
a une fonction de déplacement rapide. Pour
dégager l’étau lorsqu’il est très serré, tournez la manivelle
8
dans le sens contraire des aiguilles d’une montre un ou deux
fois pour enlever la pression de serrage. Levez le levier de
l’étau
9
. Retirez l’assemblage de la manivelle aussi loin que
vous le désirez. L’étau peut être poussé vers l’avant dans le
travail sans tourner la manivelle. Baissez le levier de l’étau,
puis serrez l’étau
6
sur le travail à l’aide de lamanivelle.
Utilisation du guide (Fig. A, E, F)
AVERTISSEMENT : éteignez et débranchez
l’outil avant d’effectuer tout ajustement ou
de retirer ou d’installer des fixations ou des
accessoires. Assurez-vous que la gâchette est en
positionArrêt.
Le guide
5
peut être ajusté de deux façons: en changeant
l’angle de coupe désiré et en changeant l’espace entre le
guide et l’étau.
Pour changer l’angle de coupe désiré
Utilisez la clé hexagonale 5/16 po (8mm)
7
fournie pour
dévisser (ne pas retirer) les deux boulons du guide
15
.
Alignez la ligne de l’indicateur de l’angle désiré avec la
ligne de la fente
26
dans la base
4
. Serrez solidement les
boulons du guide avant l’utilisation. Pour des coupes carrées
plus précises, débranchez l’alimentation. Dévissez les deux
boulons du guide. Poussez le bras vers le bas jusqu’à ce que
la meule s’étende dans la base. Placez un carré contre la
meule et ajustez le guide contre le carré. Serrez solidement
les boulons du guide avant l’utilisation. Lorsque vous
effectuez une coupe d’onglet, l’étau
6
peut ne pas se serrer
solidement, selon l’épaisseur de la pièce de travail l’angle de
l’onglet. D’autres accessoires aidants (comme un ressort, une
barre ou un étau en C) seront nécessaires pour fixer la pièce
de travail au guide lorsque vous effectuez cescoupes.
