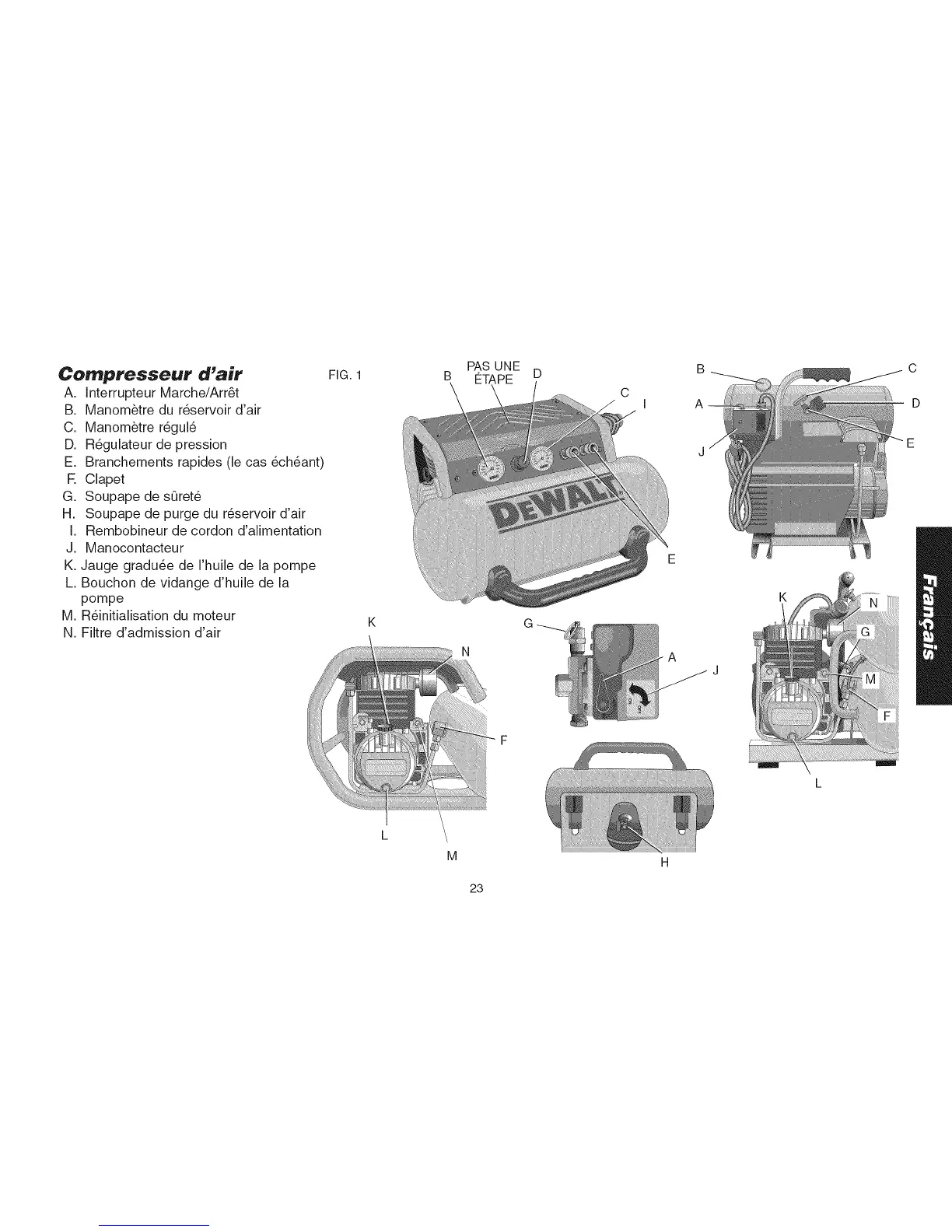

Cornpresseur d'air
A. Interrupteur Marche/Arr6t
B. Manom_tre du r6servoir d'air
C. Manom_tre r6gui6
D. R6gulateur de pression
E. Branchements rapides (le cas 6ch6ant)
R Clapet
G. Soupape de st_ret6
H. Soupape de purge du r6servoir d'air
I. Rembobineur de cordon d'alimentation
J. Manocontacteur
K. Jauge gradu6e de I'huile de la pompe
L. Bouchon de vidange d'huile de la
pompe
M. R6initialisation du moteur
N. Filtre d'admission d'air
FIG. 1
PAS UNE
B ETAPE
B
A
K
C
D
E
L /
\
M
