26
Français
A. Filtre d’admission d’air de la
pompe
B. Filtre d’admission d’air du
moteur
C. Commutateur marche/arrêt
du moteur
D. Manomètre du réservoir d’air
E. Manomètre régulé
F. Régulateur de pression
G. Sortie d’air
H. Soupape de décompression
I. Soupape de sûreté
J. Soupape de purge du
réservoir d’air
K. Contrôle de l’étrangleur
Caractéristiques techniques de la pompe
Compresseur d’air, modèle D55684
L. Jauge graduée de l’huile de
la pompe
M. Bouchon de vidange d’huile
de la pompe
N. Boulon de tension de la
courroie
O. Capteurs de bas niveau
d’huile qui commandent
l’arrêt moteur
P. Poignée
Q. Support de la poignée
R. Étrangleur fixe
S. Commande d’étrangleur
T. Levier du robinet à essence
U. Poignée du démarreur
Caractéristiques techniques
du moteur
DEWALT 196 cc
Combustion interne
4 temps
Régime élevé 3000 à 3200
Régime au ralenti 1800 à 2200
Moteur en ligne à deux
cylindres verticaux
Monoétagé
Lubrifié à l’huile
Carter et cylindre en fonte
Alésage : 70 mm (2,756 po)
Course : 57,5 mm (2,26 po)
Poids : 20,86 kg (46 lb)
Volume réservoir d’huile :
730 ml (24,7 oz)
I
B
A
C
M
L
H
Q
P

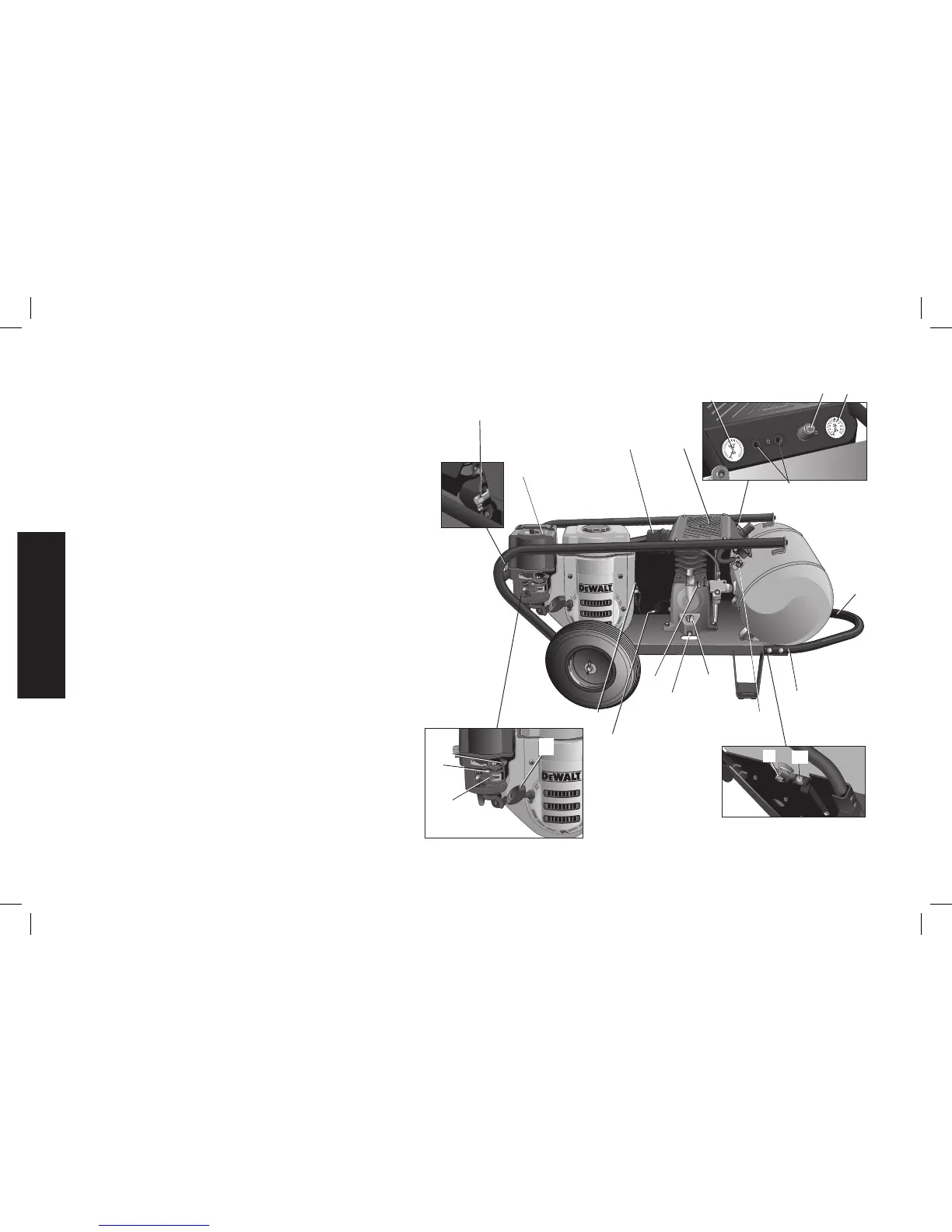

FIG. 1
PAS UNE
ÉTAPE
N
J
O
K
R
S
T
U
200
180
160
140
120
100
80
60
40
20
E
F
D
G
