ESPAÑOL
10

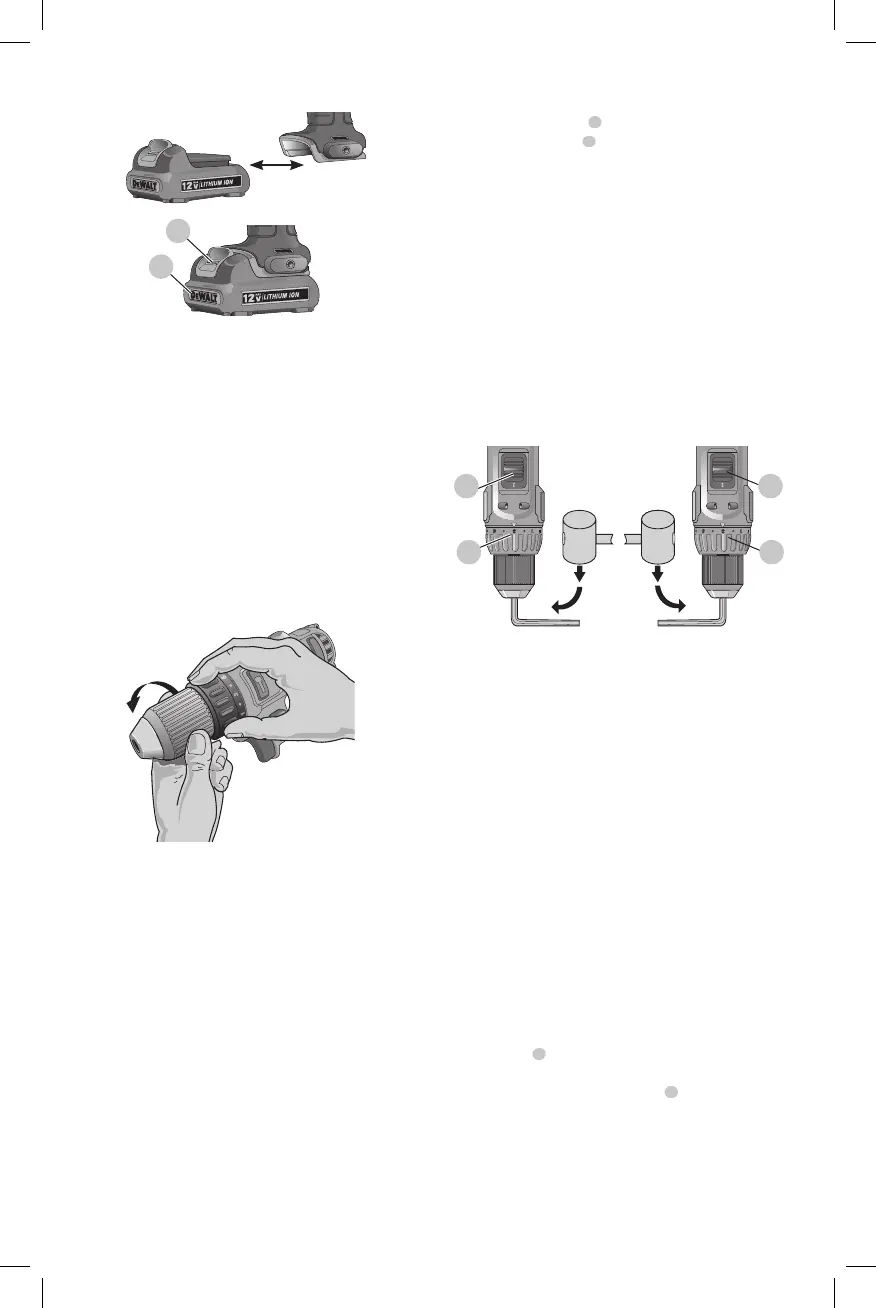

Fig. E
7
8
Portabrocas con mango simple y sin llave
(Fig. F)
Su herramienta tiene un portabrocas sin llave que posee
un mango rotativo para permitir el manejo del portabrocas
con una sola mano. Para insertar una broca o cualquier otro
accesorio, siga los pasos que se indican a continuación.
1. Bloquee el gatillo en la posición de APAGADO como se
describe previamente.
2. Tome con una mano la manga negra del portabrocas y
con la otra mano sujete la herramienta. Gire la manga
en dirección contraria a las manecillas del reloj hasta
que quede suficientemente abierto como para aceptar
el accesorio deseado.
Fig. F
3. Inserte el accesorio aproximadamente 19 mm (3/4")
dentro del portabrocas y ajuste bien rotando el mango
del portabrocas en dirección de las manillas del reloj
con una mano mientras sujeta la herramienta con la
otra. Su herramienta está equipada con un mecanismo
automático de seguro del eje. Esto le permite abrir y
cerrar el portabrocas con una mano.
Para soltar el accesorio, repita el paso 2 anterior.
ADVERTENCIA: No intente fijar las brocas (ni
ningún otro accesorio) sujetando la parte frontal
del portabrocas y encendiendo la herramienta.
Esto podría dañar el portabrocas y causar lesiones
personales. Bloquee siempre el interruptor de gatillo
cuando cambie los accesorios.
Asegúrese de ajustar el portabrocas con una mano en la
manga del portabrocas y la otra sujetando la herramienta,
para asegurar que esté completamente ajustado.
Extracción del portabrocas (Fig. G)
Gire el selector de ajuste
4
a la posición “taladro” y el
selector de velocidades
5
posición 1 (baja velocidad).
Ajuste el portabrocas alrededor del extremo más corto de
una llave hexagonal (no incluida) de 6,4 mm (1/4") o mayor.
Utilizando un mazo de madera u un objeto similar, golpee el
extremo más largo en el sentido horario, como se muestra.
Esto alojará el tornillo en el interior del portabrocas.
Abra completamente el portabrocas, inserte el
destornillador (o la herramienta Torx si fuera necesario)
en la parte frontal del portabrocas, entre las quijadas, para
ajustar la cabeza del tornillo. Retire el tornillo girando hacia
la derecha (enroscado hacia la izquierda). Coloque la llave
hexagonal en el portabrocas y apriete, como lo muestra la
FiguraF. Utilizando un mazo de madera o un objeto similar,
golpee la llave en el sentido antihorario. Esto soltará el
portabrocas de modo que pueda ser desatornillado a mano.
Fig. G Fig. H
44
55
Instalación del portabrocas (Fig. H)
Atornille a mano el portabrocas tanto como pueda e inserte
el tornillo; enrosque hacia la izquierda. Ajuste firmemente el
tornillo. Apriete el portabrocas alrededor del extremo más
corto de una llave hexagonal de 6,4 mm (1/4") o mayor.
Golpee el extremo más largo con un mazo de madera en
sentido horario, como se muestra. Apriete el tornillo una vez
más girándolo en sentido antihorario.
Funcionamiento del taladro (Fig. A)
ADVERTENCIA: Para reducir el riesgo de lesiones
corporales graves, apague la herramienta y
desconéctela de la fuente de alimentación antes
de realizar ajustes o de quitar o poner accesorios.
Un encendido accidental puede causar lesiones
ADVERTENCIA: Para reducir el riesgo de lesiones
corporales, SIEMPRE asegúrese de que la pieza de
trabajo esté debidamente sujeta. Si va a perforar un
material delgado, utilice un bloque de madera como
«respaldo» para evitar dañarlo.
Gire el selector
4
hasta el símbolo de la broca para
taladrado. Seleccione el rango deseado de velocidad/par de
torsión con el selector de velocidades
5
para emparejar la
velocidad y el par de torsión a la función planeada.
1. Utilice exclusivamente brocas afiladas. Para MADERA,
utilice brocas helicoidales, brocas de horquilla o brocas
de sierra. Para METAL, utilice brocas helicoidales de
acero para alta velocidad (HSS) o brocas de sierra.
