ESPAÑOL
9
NOTA: No se recomienda el uso continuo de esta
herramienta en el rango de velocidad variable. Esto podría
dañar el interruptor y debería evitarse.
Botón de control de avance y reversa
(Fig. A)
El botón de control de avance y reversa
2
determina la
dirección de la herramienta y también sirve como botón de
bloqueo.
Para seleccionar la rotación hacia delante, suelte el
interruptor de gatillo y apriete el botón de control hacia
delante/hacia atrás, situado en el lado derecho de la
herramienta.
Para seleccionar hacia atrás, pulse el botón de control
hacia delante/hacia atrás situado en el lado izquierdo de
la herramienta. La posición central del botón de control
bloquea a la herramienta en off (apagada). Al cambiar la
posición del botón de control, cerciórese de que el gatillo
este suelto.
NOTA: Es posible que oiga un clic al iniciar la operación la
primera vez que utilice la herramienta después de cambiar
la dirección de rotación. Esto es normal y no representa
ningún problema.
Luz de trabajo (Fig. A)
ATENCIÓN: No mire fijamente hacia la luz de trabajo.
Podrían producirse lesiones oculares graves.
Hay una luz de trabajo
3
justo encima del interruptor tipo
gatillo
1
. La luz de trabajo se activa cuando se presiona
el interruptor tipo gatillo. Si el interruptor de gatillo se
mantiene presionado, la luz de trabajo se mantiene
encendida.
NOTA: La luz de trabajo sirve para iluminar la superficie
de trabajo cercana y no fue diseñada para utilizarse como
linterna.
Selector de Ajuste de Torque (Fig. D)
El selector de ajuste de torque
4
está claramente indicado
con números y con el símbolo de una broca. Se debe girar
el selector hasta que el ajuste deseado esté situado en la
parte superior de la herramienta. El selector dispone de
marcas, para no tener que hacer pruebas al seleccionar el
par. Cuanto más alto sea el número del selector, mayor
será el par y el fijador que se puede utilizar. Para bloquear
el embrague en las operaciones de taladrado, sitúese en la
posición de broca.
NOTA: Cuando utilice el taladro/atornillador para taladrar
orificios, debe ajustar correctamente el selector de ajuste
de torque, de forma que la imagen del taladro se alinee con
la línea central que se encuentra en la parte superior de
herramienta. El no hacerlo así causará que el embrague se
deslice al taladrar.

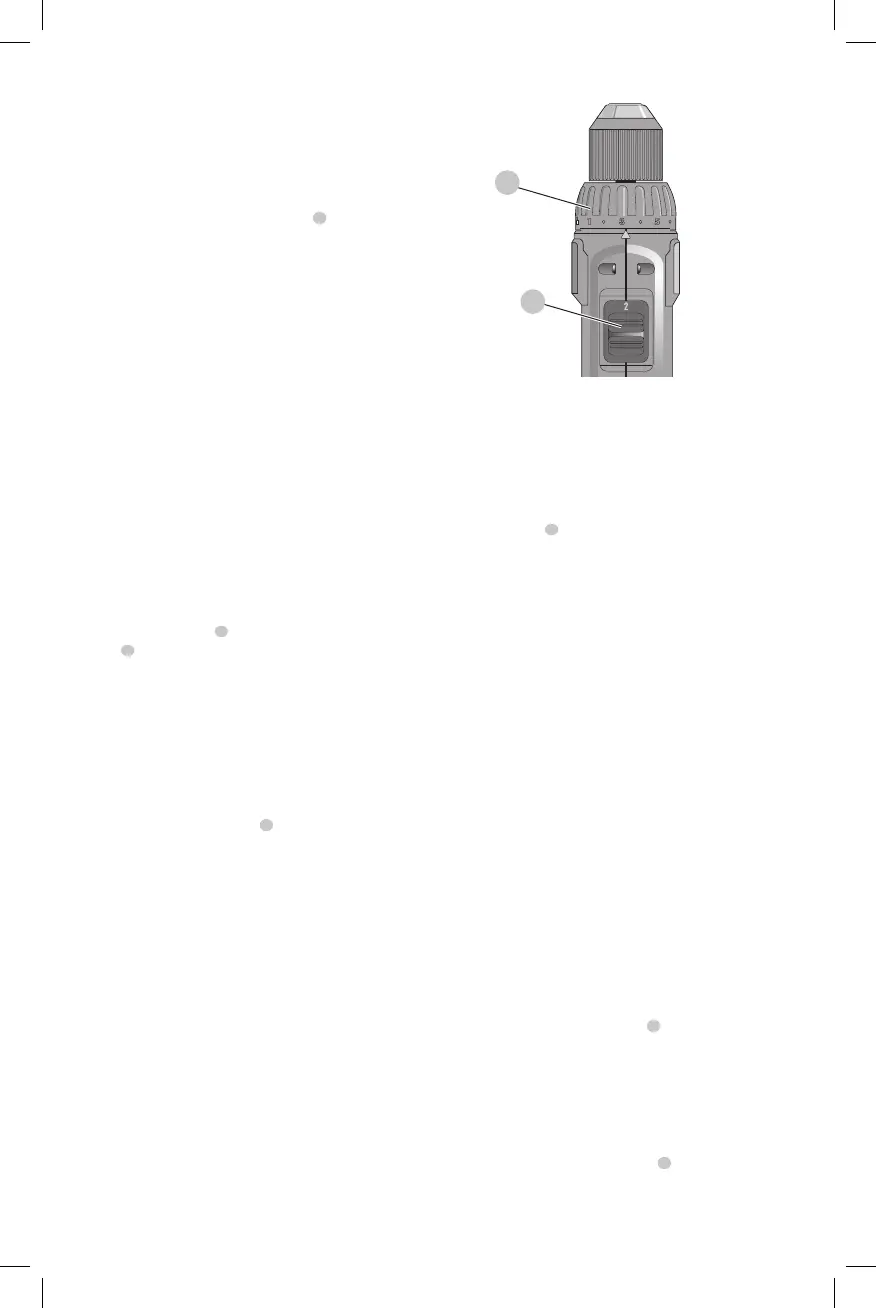

Fig. D
4
5
Engranaje de dos velocidades (Fig. D )
La función de doble velocidad del taladro percutor/
atornillador permite cambiar los engranajes para conseguir
una mayor versatilidad.
Para seleccionar la velocidad baja, con un gran par, apague
la herramienta y permita que se detenga. Deslice el selector
de velocidades
5
hacia adelante (hacia el portabrocas).
Para seleccionar la configuración de velocidad alta y par de
apriete bajo, apague la herramienta y deje que se detenga.
Deslice el selector de engranaje hacia atrás (en sentido
contrario al portabrocas).
NOTA: No cambie los engranajes cuando la herramienta
esté funcionando. Si tiene problemas al cambiar los
engranajes, compruebe que el selector esté en una
de las dos posiciones: completamente hacia delante o
completamente hacia atrás.
OPERACIÓN
ADVERTENCIA: Respete siempre las instrucciones de
seguridad y la reglamentación aplicable.
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta y
retire el paquete de baterías antes de realizar
ajustes o de retirar/instalar dispositivos
o accesorios. Un arranque accidental podría
causarlesiones.
Cómo instalar y retirar la unidad de
batería (Fig. E)
NOTA: Para mejores resultados, verifique que su unidad de
batería esté completamentecargada.
Para instalar la unidad de batería
8
en el mango de la
herramienta, alinee la unidad de batería con los rieles en
el interior del mango de la herramienta y deslícela en el
mango hasta que la unidad de batería quede firmemente
insertada en la herramienta; verifique que ésta no se
salgasola.
Para retirar la unidad de alimentación de la herramienta,
presione los botones de liberación
7
y tire firmemente de la
unidad de batería para sacarla del mango de la herramienta.
Insértela en el cargador tal como se describe en la sección
del cargador de estemanual.
