FRANÇAIS
10
Fig. F
1
5

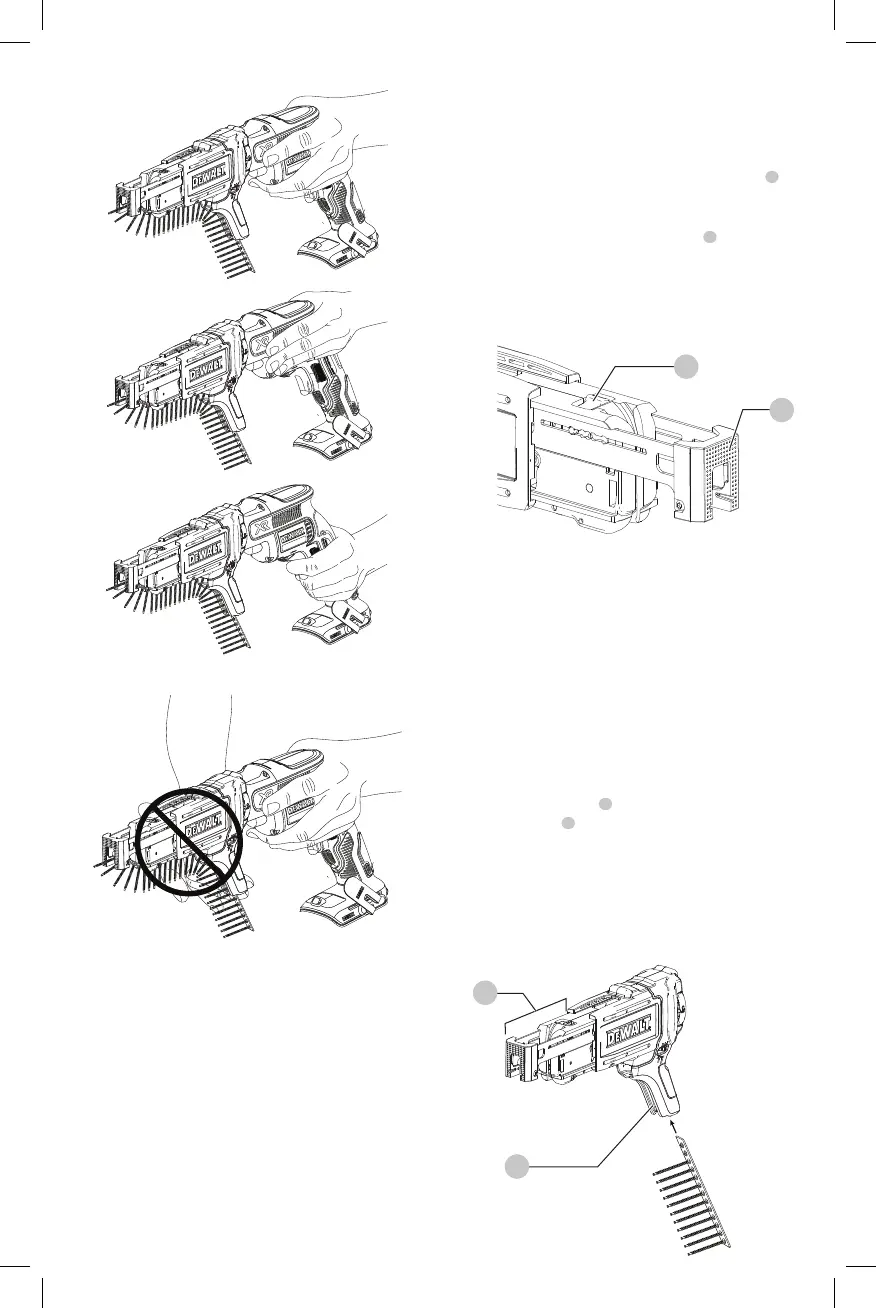

Insertion des bandes de vis (Fig.A, F)
AVIS: utiliser exclusivement des bandes de vis
conçues pour ce chargeur. N’insérer les bandes de
vis que lorsque la visseuse est hors secteur avec sa
gâchetteverrouillée.
L’utilisation correcte des bandes de vis réduira les risques
de dommages corporels, l’enrayage, et préviendra les
dommages à la pièce à travailler. Pour optimiser les
performances, utilisez des bandes neuves, en parfait état,
nettes etpropres.
1. Prenez une bande de vis, en l’attrapant par la
portion plastique, et alimentez la partie inférieure du
mécanisme d’avancée
1
par la partie inférieure du
guide de bande
5
.
2. Continuez d’alimenter la bande jusqu’à ce que la
première vis soit dans le premier interstice sous
l’embout devissage.
REMARQUE: Ne pas sortir la bande de vis par le bas.
Continuez sortir la bande de vis par le haut s’il y alieu.
Fig. E
7
2
Fig. D
Réglage de la longueur de vis du chargeur
(Fig.E)
Ce chargeur a été conçu pour des vis de 20–50mm
(1–2po) de long. Le fait de charger des vis n’ayant pas
la bonne longueur pourra faire qu’elles ne seront pas
enfoncées avec précision, ce qui pourra faire que la/les vis
suivantes ne seront ni avancées ni enfoncées correctement.
La butée possède des repères correspondant à la plupart
des vis les plus communes. Cependant cet accessoire pourra
enfoncer toute taille de vis entre 20 et 50mm (1 et 2po).
Fig.C
Pour régler la visseuse sur des vis moins communes, réglez-
la sur le repère de la longueur tout de suitesupérieure.
ATTENTION: ne pas faire ce réglage alors que la
bande de vis est dans lechargeur.
1. Poussez la languette du réglage de longueur de vis
2
vers lagauche.
2. 0Tout en maintenant la languette du réglage de
longueur de vis en place, réglez la butée
7
sur la
longueurdésirée.
3. Relâchez la languette du réglage de longueur de vis.
Assurez-vous que la goupille de verrouillage s’est remise
complètement en place et dans la bonneposition.
