FRANÇAIS
12
Réparations
AVERTISSEMENT : pour assurer la SÉCURITÉ et la
FIABILITÉ du produit, les réparations, l’entretien et
les réglages doivent être réalisés (cela comprend
l’inspection et le remplacement du balai, le cas
échéant) par un centre de réparation en usine
DCF6202PH2-5 : Cinq paquets de mèches de
tournevisregroupées
Accessoires
AVERTISSEMENT : puisque les accessoires autres
que ceux offerts par
n’ont pas été testés
avec ce produit, leur utilisation pourrait s’avérer
dangereuse. Pour réduire le risque de blessures, utiliser
exclusivement les accessoires
recommandés
avec le présentproduit.
Les accessoires recommandés pour cet outil sont
vendus séparément au centre de service de votre
région. Pour obtenir de l’aide concernant l’achat d’un
accessoire, communiquer avec
, composer le
1 800 433-9258 (1 800 4-
) ou visiter notre site Web :
www.dewalt.com.
Fig. J
16mm (0,63 po)
15mm (0,59 po)

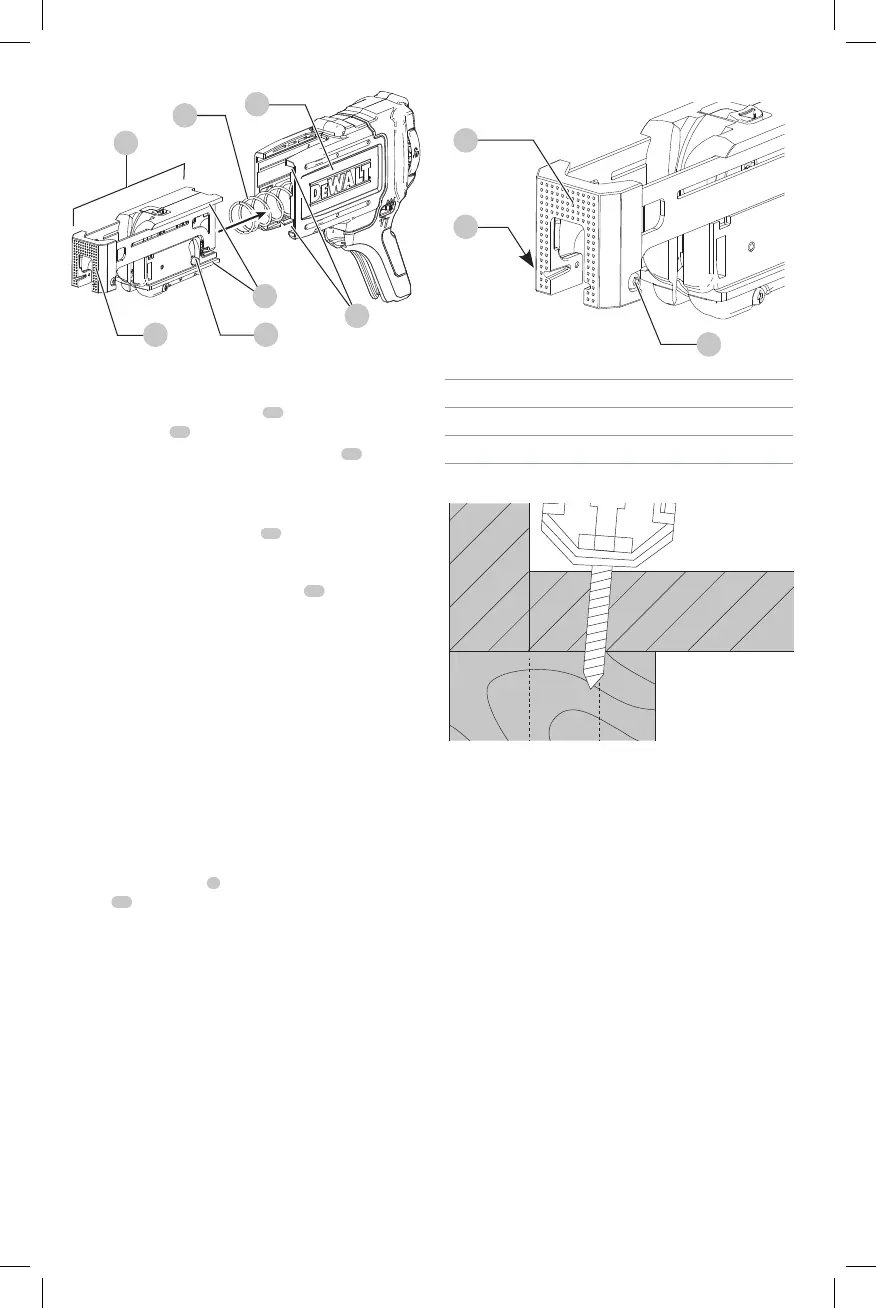

Patin amovible (Fig. I, J)
Le patin aide à améliorer l’adhérence de la surface lorsque
vous installez une vis et empêche les rayures sur la cloison
sèche. Cependant, le patin peut être retiré pour permettre
un meilleur accès auxcoins.
1. Pour retirer le patin
7
à l’avant de l’outil, retirez les deux
vis
15
à l’aide d’un Torx T10. Tirez directement le patin
pour le retirer.
2. Pour réinstaller, poussez le patin sur le mécanisme
d’avancement jusqu’à ce que les trous des vis s’alignent.
Réinstallez lesvis.
Pour installer le mécanisme d’avancée:
1. Alors que le chargeur de vis en bande a été retiré de
la visseuse, alignez les pattes
11
sur la butée avec les
indentations
12
sur le boîtier duchargeur.
2. Poussez légèrement puis alignez le ressort
13
sur
l’orifice du mécanisme d’avancée.
3. Poussez le mécanisme d’avancée jusqu’à ce que vous
entendiez un clic provenant du bouton de retrait de la
butée. Le levier de libération
10
doit cliquer en place
dans sa fente. Vous pouvez avoir besoin d’abaisser le
levier pour aider s’il ne clique pas enplace.
REMARQUE: Le levier de libération
10
doit être
en position basse (comme illustré dans la Figure H)
avant d’installer le mécanisme d’avancement. S’il est
en position élevée, le mécanisme d’avancement sera
verrouillé enplace.
4. Activez plusieurs fois le mécanisme d’avancée
manuellement pour vous assurer de son bon
fonctionnement avant de le réinstaller sur votre visseuse
pour l’utiliser.
Fig. H
107
13
5
11
6
12
15
15
7
Fig. I
Configuration du patin Distance du mur
Avec le patin 16 mm (0,63 po)
Sans le patin 15 mm (0,59 po)
