12
DANSK
overbelastningsværdi (motorens sammenbrændingspunkt). Hvis
der fortsat er nedlukninger på grund af overbelastning, skal du
anvende mindre kraft/vægt på værktøjet, indtil værktøjet virker
uden aktivering afoverbelastningen.
Antivibrationssidehåndtag
Antivibrationshåndtaget yder komfort ved at absorbere de
vibrationer, værktøjetforårsager.
Blød startfunktion
Den bløde startfunktion giver mulighed for langsom
hastighedsopbygning for at undgå ryk ved start. Denne funktion
er særdeles nyttig, når der arbejdes i lukkederum.
Ingen‑volt
Ingen‑volt‑funktionen stopper vinkelsliberens genstart, uden
at der er tændt og slukket for kontakten, hvis der er en pause
istrømforsyningen.
Elektronisk kobling
Den elektroniske kobling til drejemomentbegrænsning
reducerer maks. drejemomentudvirkning, som overføres
til brugeren i tilfælde af, at en skive binder. Denne funktion
forhindrer også standsning af transmissionen og elmotoren.
Koblingen til drejemomentbegrænsning er indstillet fra
fabrikken og kan ikkejusteres.
SAMLING OG JUSTERING
ADVARSEL: For at reducere risikoen for alvorlige
kvæstelser, anbring forlæns-/baglænsknappen
i startspærreposition eller slå værktøjet fra og
frakobel batteripakken, før der foretages nogen
justeringer, eller der af-/påmonteres tilbehør eller
ekstraudstyr. Utilsigtet start kan medførekvæstelser.
ADVARSEL: Anvend kun DeWALT‑batteripakker og
‑opladere.
Indsættelse og fjernelse af
batteripakken fra værktøjet (Fig. B)
BEMÆRK: For de bedste resultater kontrollér at
batteripakken
9
er fuldtopladet.
Sådan installeres batteripakken i
værktøjets håndtag
1. Ret batteripakken
9
ind efter rillerne inde i håndtaget
(Fig.B).
2. Skub den ind i håndtaget, indtil batteripakken sidder godt
fast i værktøjet og kontrollér, at den ikke river sigløs.
Sådan fjernes batteripakken fra værktøjet
1. Tryk på udløserknappen
10
og træk batteripakken ud fra
værktøjetshåndtag.
2. Isæt batteripakken i opladeren som beskrevet i
opladerafsnittet i dennevejledning.
Batteripakker til brændstofmåler (Fig. B)
Nogle DeWALT batteripakker indeholder en brændstofmåler,
som består af tre grønne LED lys, som angiver niveauet for den
resterende opladning ibatteripakken.
Du aktiverer brændstofmåleren ved at trykke på og holde
brændstofmålerknappen nede. En kombination af de tre
grønne LED lys vil lyse og angive niveauet for den resterende
opladning. Når niveauet for opladning i batteriet ligger under
den brugbare grænse, lyser brændstofmåleren ikke, og batteriet
skalgenoplades.
BEMÆRK: Brændstofmåleren giver kun en indikation af den
opladning, der resterer i batteripakken. Den angiver ikke
værktøjets funktionalitet og er underlagt variation baseret på
produktkomponenter, temperatur ogslutbrugeranvendelse.
Påsætning af sidehåndtag (Fig. C)
ADVARSEL: Før du anvender værktøjet, skal du sikre, at
håndtaget sidder godtfast.
Skru sidehåndtaget
11
godt fast i et af hullerne på en af
gearkassens sider. Sidehåndtaget skal altid bruges for hele tiden
at have kontrol overværktøjet.
Drejning af gearkassen (Fig. A)
Til forbedring af brugerkomforten vil gearkassen rotere 90°
vedskæreopgaver.
1. Fjern de fire hjørneskruer, der fastgør gearkassen
tilmotorhuset.
2. Drej uden at adskille gearkassen fra motorhuset
gearkassehovedet til den ønskedeposition.
BEMÆRK: Hvis gearkassen og motorhuset bliver adskilt med
mere end 3,17 mm, skal værktøjet til service og genmonteres af
et autoriseret DeWALT‑servicecenter. Hvis værktøjet ikke bliver
sendt til service, kan der opstå fejl i motor ogleje.
3. Geninstallér skruerne til at fastgøre gearkassen til
motorhuset. Spænd skruerne til 12,5 in.‑lbs. drejemoment.
Overspænding kan få skruerne til at skrue overgevind.
Beskyttelsesskærme
FORSIGTIG: Beskyttelsesskærme skal bruges
sammen med alle slibehjul, skærehjul,
slibestøtteskiver, stålbørster og stålhjul. Værktøjet
må kun bruges uden beskyttelsesskærm til slibning
med konventionelle slibeskiver. Se Figur A for at se
de beskyttelsesskærme, der leveres sammen med
enheden. Nogle opgaver kan kræves indkøb af en
korrekt beskyttelsesskærm fra din lokale forhandler eller
autoriseredeservicecenter.
BEMÆRK: Kantslibning og ‑skæring kan udføres med type
27hjul designet og specificeret til dette formål; 6,35 mm tykke
hjul er konstrueret til overfladeslibning mens producentens
label for tyndere type 27hjul skal undersøges for at se, om
de kan bruges til overfladeslibning eller kun til kantslibning/‑
skæring. A type 1beskyttelsesskærm skal bruges til alle hjul,
hvor overfladeslibning er forbudt. Skæring kan også udføres ved
hjælp af et type 41hjul og en type 1beskyttelsesskærm.

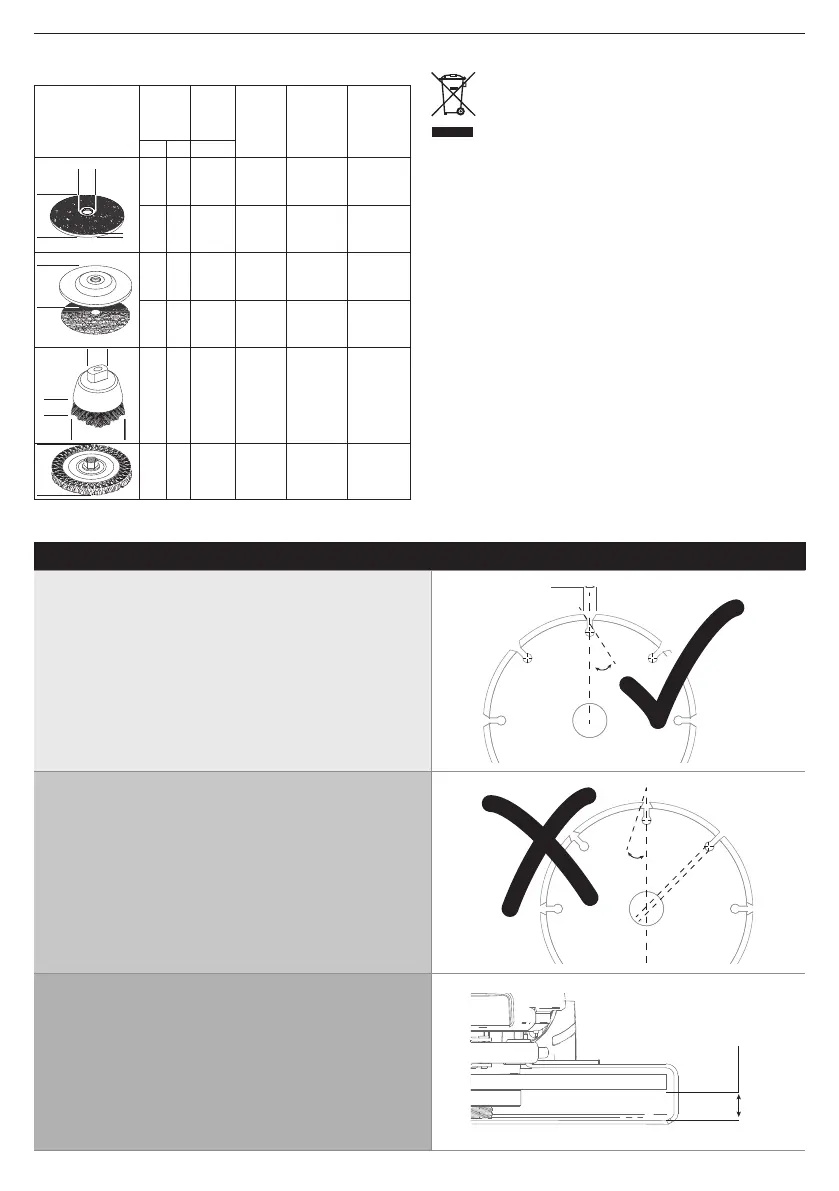

BEMÆRK: Se Tilbehørsskemaet for at vælge den rigtige
beskyttelsesskærms‑/tilbehørskombination.
