13
DANSK
Montering og justering af
One‑Touch
TM
‑beskyttelsesskærm (Fig. D)

ADVARSEL: For at mindske risikoen for alvorlige
personskader, skal du slukke for værktøjet og
tage batteriet ud, før du foretager justeringer eller
fjerner/installerer tilbehør. En utilsigtet start kan
forårsagekvæstelser.
Justering af beskyttelsesskærmen
For justering af beskyttelsesskærmen, aktiverer
beskyttelsesskærmens udløsergreb
8
et af
justeringshullerne
14
på beskyttelsesskærmens krave ved hjælp
af enskraldefunktion.
Den aktiverede overflade hælder og vil fortsætte til det næste
justeringshul, når beskyttelsesskærmen drejes i urets retning
(spindel vender mod bruger), men låser selv i retning moduret.
Montering af beskyttelsesskærmen (Fig.D)
1. Tryk på beskyttelsesskærmens udløsergreb
8
.
2. Mens beskyttelsesskærmens udløsergreb holdes åben,
rettes øsknerne
12
på beskyttelsesskærmen ind efter
kærverne
13
pågearkassen.
3. Mens beskyttelsesskærmens udløsergreb holdes åben, skub
beskyttelsesskærmen ned, indtil beskyttelsesskærmens
øskner aktiveres og drej dem ind i rillen på gearkassenavet.
Udløs beskyttelsesskærmensudløsergreb.
4. Drej mens spindlen vender mod operatøren
beskyttelsesskærmen til den ønskede arbejdsposition. Tryk
på og hold beskyttelsesskærmens udløsergreb
8
for at dreje
beskyttelsesskærmen i retning moduret.
BEMÆRK: Selve beskyttelsesskærmen skal anbringes
mellem spindlen og brugeren for at yde maksimal
beskyttelse tilbrugeren.
Beskyttelsesskærmens udløsergreb skal falde i hak i et af
justeringshullerne
14
på beskyttelsesskærmens krave. Dette
sikrer, at beskyttelsesskærmen sidderfast.
5. Du fjerner beskyttelsesskærmen ved at følge trinene 1–3 af
disse instruktioner i omvendtrækkefølge.
Flanger og hjul
Montering af hjul uden nav (Fig. E)

ADVARSEL: Hvis flangen/ fastgørelsesmøtrikken/ hjulet
ikke er placeret korrekt, kan det føre til alvorlig skade (eller
beskadigelse af værktøjet ellerhjulet).

FORSIGTIG: Inkluderede flanger skal anvendes
med nedtrykket center type 27og type 42slibehjul

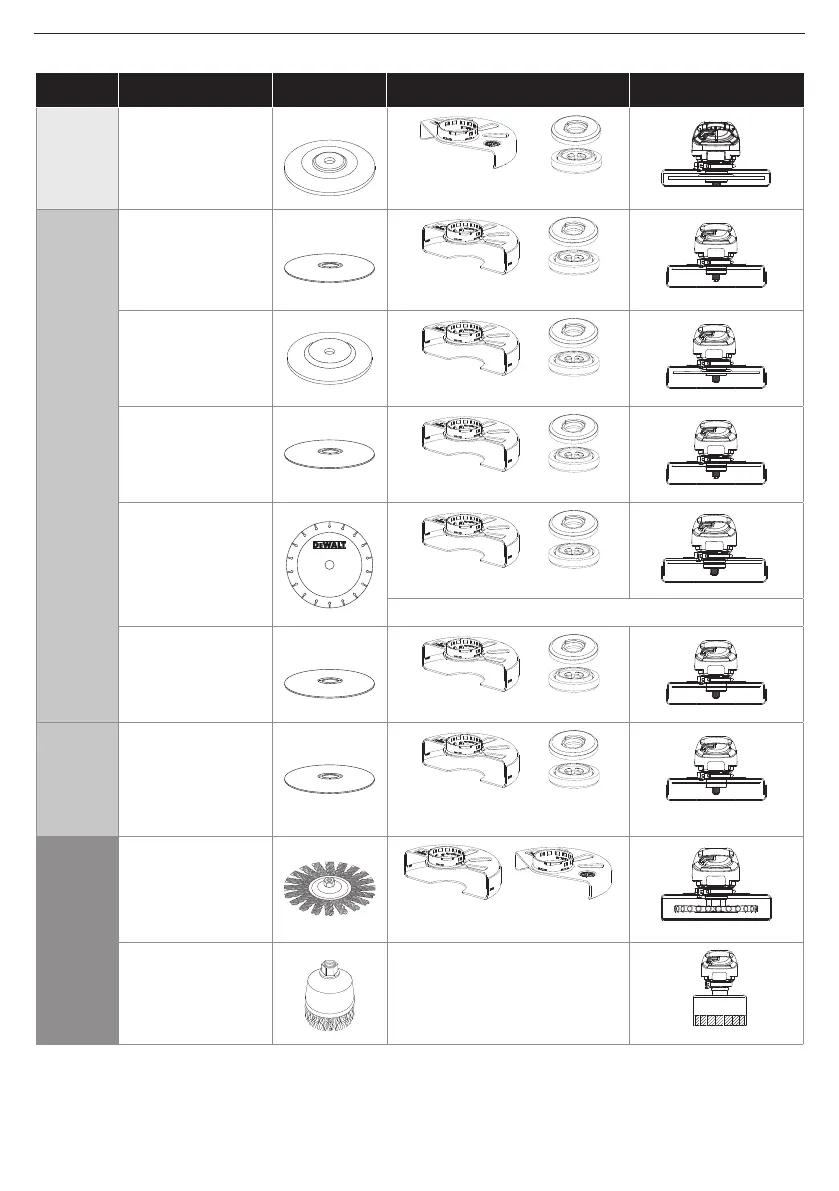

og type 41skærehjul. Se Tilbehørsskemaet for
yderligereoplysninger.

ADVARSEL: En lukket beskyttelsesskærm ved tosidet
skærehjul er påkrævet, når der anvendes skærehjul.

ADVARSEL: Anvendelse af en beskadiget flange eller
beskyttelsesskærm eller undladelse af at bruge en korrekt
flange og beskyttelsesskærm kan resultere i skader på
grund af hjulbrud og hjulkontakt. Se Tilbehørsskemaet
for yderligereoplysninger.
1. Anbring værktøjet på et bord, beskyttelsesskærmop.
2. Installér støtteflangen
5
på spindlen
4
med den forhøjede
midte (pilot) vendende imod hjulet. Tryk støtteflangen
påplads.
3. Anbring hjulet
19
imod støtteflangen, idet du centrerer
hjulet på støtteflangens forhøjede midte (pilot).
4. Mens du trykker spindellåsknappen ned og med de
sekskantede fordybninger vendende væk fra hjulet, trækkes
låseflangen
6
på spindlen, så øsknerne går i indgreb i de to
riller ispindlen.
5. Mens du trykker spindellåseknappen ned, skal du stramme
låseflangen
6
med hænderne eller ved hjælp af den
medfølgende skruenøgle. (Anvend kun en låseflange,
hvis den er i perfekt stand.) Se Tilbehørsskemaet for
oplysninger omflangen.
6. Du fjerner hjulet i omvendtrækkefølge.
Montering af slibestøtteskiver (Fig. A, F)
BEMÆRK: Anvendelse af en beskyttelsesskærm med
slibningsskiver, der bruger støtteskiver, ofte kaldet
fiberharpiksskiver, er ikke nødvendig. Da en beskyttelsesskærm
ikke er nødvendig til dette tilbehør, er det muligt, at en
beskyttelsesskærm ikke passer korrekt, hvis denanvendes.

ADVARSEL: Undladelse af korrekt indsættelse af flange/
klemmemøtrik/hjul kan medføre alvorlig personskade
(eller skade på værktøjet ellerhjul).

ADVARSEL: Den korrekte beskyttelsesskærm skal
geninstalleres for slibehjul, skærehjul, slibestøtteskiver,
stålbørste eller stålhjulsopgaver, efter slibeopgaverne
erafsluttede.
1. Anbring eller skær et passende støtteskivegevind
16
påspindlen.
2. Anbring slibeskiven
17
på støtteskiven
16
.
3. Mens spindellåseknappen
3
trykkes ned, træk
klemmemøtrik
18
på spindlen, og før det forhøjede
nav på klemmemøtrikken ind i midten af slibeskiven
ogstøtteskiven.
4. Spænd manuelt klemmemøtrikken. Tryk derefter
spindellåseknappen ned, mens slibeskiven drejes, indtil
slibeskiven og klemmemøtrikken ertætsiddende.
5. Du demonterer hjulet ved at tage fat i og dreje støtteskiven
og slibeskiven, mens du trykker påspindellåseknappen.
Montering og demontering af navhjul
(Fig. A)
Navhjul installeres direkte på gevindskåret spindel.
Tilbehørsgevindet skal matchespindelgevindet.
1. Fjern støtteflangen ved at trække den væk fraværktøjet.
2. Træk manuelt hjulet på spindlen
4
.
3. Tryk spindellåseknappen
3
ned og brug en skruenøgle til at
spændehjulnavet.
4. Du demonterer hjulet i omvendtrækkefølge.
BEMÆRK: Hvis du undlader at sætte hjulet korrekt på før
værktøjet drejes, kan værktøjet eller hjulet blivebeskadiget.
