ITALIANO
Allineamento della lama (Fig. A, G, H)
AVVERTENZA: per ridurre il rischio di gravi lesioni
personali, spegnere l’elettroutensile e staccare la
batteria prima di eseguire qualsiasi regolazione o
rimozione/installazione di dotazioni o accessori. Un
avvio accidentale può provocare lesioni allepersone.
AVVISO: un eccessivo serraggio delle viti di regolazione
potrebbe causare danni allasega.
La sega a nastro è dotata di un meccanismo di tracciamento
della lama regolabile che assicura un corretto tracciamento della
lama in qualsiasi momento. La lama è regolata correttamente
quando è completamente appoggiata sulle ruote di gomma
20
e tocca leggermente uno o entrambi i cuscinetti di guida
24
.
Come regolare l'allineamento della lama
1. Ruotare e aprire la leva di tensionamento della lama
8
in
modo da consentire l'accesso alla vite del meccanismo di
allineamento
13
.
2. Utilizzare una chiave di mm 13mm per allentare il dado di
bloccaggio
7
(Fig.F).
3. Stringere saldamente le viti
27
.
Come rimuovere la lama (Fig.A, C–E)
1. Ruotare la leva di tensionamento della lama
8
in senso
orario di 180° fino al suo arresto per rilasciare la tensione
nella lama (vedere la Fig.A).
2. Mettere la sega sottosopra e appoggiarla su un banco di
lavoro o su untavolo.
3. Sganciare i due fermi del paralama
12
e aprire il
paralama
11
.
4. Quando si rimuove la lama, la tensione può essere rilasciata
e la lama potrebbe fuoriuscire. LE LAME SONO AFFILATE.
MANEGGIARLE CONCAUTELA.
5. Ispezionare i rulli di guida
19
e rimuovere gli eventuali
trucioli di grandi dimensioni che potrebbero essersi
incastrati al loro interno. I trucioli incastrati possono
impedire la rotazione dei rulli guida e causare delle abrasioni
sui rullistessi.
6. Sulle pulegge
18
sono montate delle ruote di gomma
20
.
Le ruote in gomma devono essere ispezionate per verificare
la presenza di eventuali allentamenti o danni quando si
sostituisce la lama. Rimuovere gli eventuali trucioli dalle
ruote di gomma sulle pulegge con unpennello.
NOTA: non rimuovere i trucioli con lemani.
Questo consentirà di estendere la durata di servizio delle
ruote e impedirà lo scivolamento della lama. Se dovessero
verificarsi allentamenti o danni, portare la sega a nastro
presso un centro di assistenza autorizzato DeWALT per
la riparazione o sostituzione il prima possibile. L'utilizzo
prolungato della sega a nastro con ruote in gomma
allentate o danneggiate causerebbe uno spostamento
instabile dellalama.
7. Chiudere il paralama e bloccare saldamente i due fermi del
paralama. Ruotare la leva di tensionamento della lama
8
in
senso antiorario di 180° fino al suoarresto.
Installazione e rimozione delle lame
ATTENZIONE: pericolo di taglio. La leva di
tensionamento della lama si trova sotto pressione della
molla. Mantenere il controllo della leva quando si rilascia
la tensione dellalama.
AVVERTENZA: indossare SEMPRE dei guanti quando si
devono toccare le lame dellasega.
Come installare la lama (Fig.A, C–E)
1. Ruotare la leva di tensionamento della lama
8
in senso
orario di 180° fino al suo arresto per rilasciare la tensione
nella lama (vedere la Fig.A).
2. Mettere la sega sottosopra e appoggiarla su un banco di
lavoro o su untavolo.
3. Sganciare i due fermi del paralama
12
e aprire il
paralama
11
.

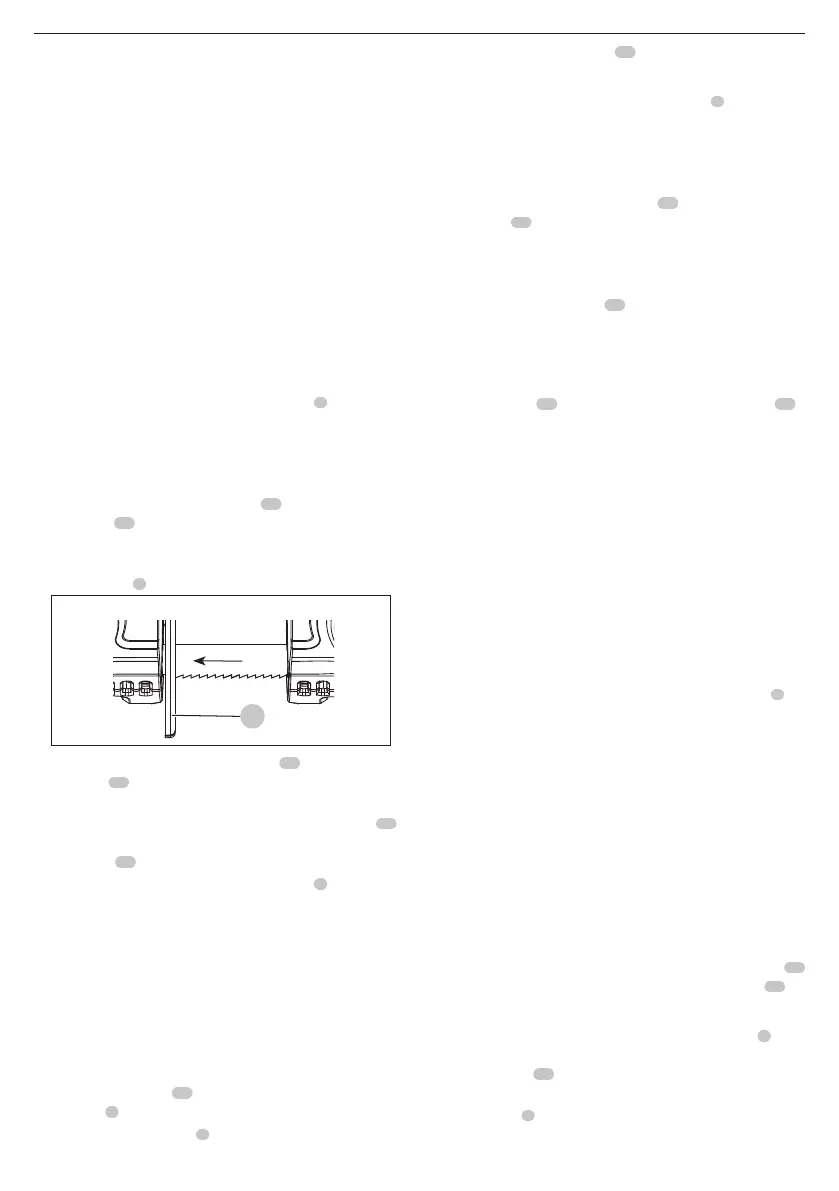

4. Posizionare la lama in modo che i denti siano rivolti
verso l'esterno della sega e taglino nella direzione del
ferma‑pezzo
6
.
direzione della lama
6
5. Fare scivolare la lama nei rulli di guida
19
e attorno alle due
pulegge
18
, come illustrato nella Fig.C.
6. Accertarsi che la lama sia completamente inserita nei rulli di
guida e appoggiata interamente sulle ruote di gomma
20
e che sia appena a contatto con i cuscinetti di guida
posteriori
24
.
7. Ruotare la leva di tensionamento della lama
8
in senso
antiorario fino al suo arresto, quindi chiudere il paralama e
bloccare i fermi del paralama. Assicurarsi che i denti della
lama siano rivolti nella direzione opposta a quella della sega
a nastro (Fig. A,C).
8. Accendere e spegnere la sega più volte per assicurarsi che la
lama sia alloggiatacorrettamente.
Regolazione del ferma-pezzo (Fig.F)
Per sostenere pezzi di grandi dimensioni, è necessario abbassare
il ferma‑pezzo procedendo come indicato di seguito:
1. Allentare le due viti
27
, illustrate nella Fig. F, con la chiave a
brugola
5
in dotazione.
2. Spostare il ferma‑pezzo
6
nella posizionedesiderata.
ASSEMBLAGGIO E REGOLAZIONI
AVVERTENZA: per ridurre il rischio di gravi lesioni
personali, spegnere l’elettroutensile e scollegarlo
alimentazione prima di eseguire qualsiasi regolazione
o rimuovere/installare dotazioni o accessori. Un avvio
accidentale può provocare lesioni allepersone.
AVVERTENZA: utilizzare esclusivamente pacchi batteria e
caricabatterieDeWALT.
