20
Português
2. Mantenha o botão (P) pressionado enquanto instala o eixo do
cubo no orifício (Q).
3. Solte o botão.

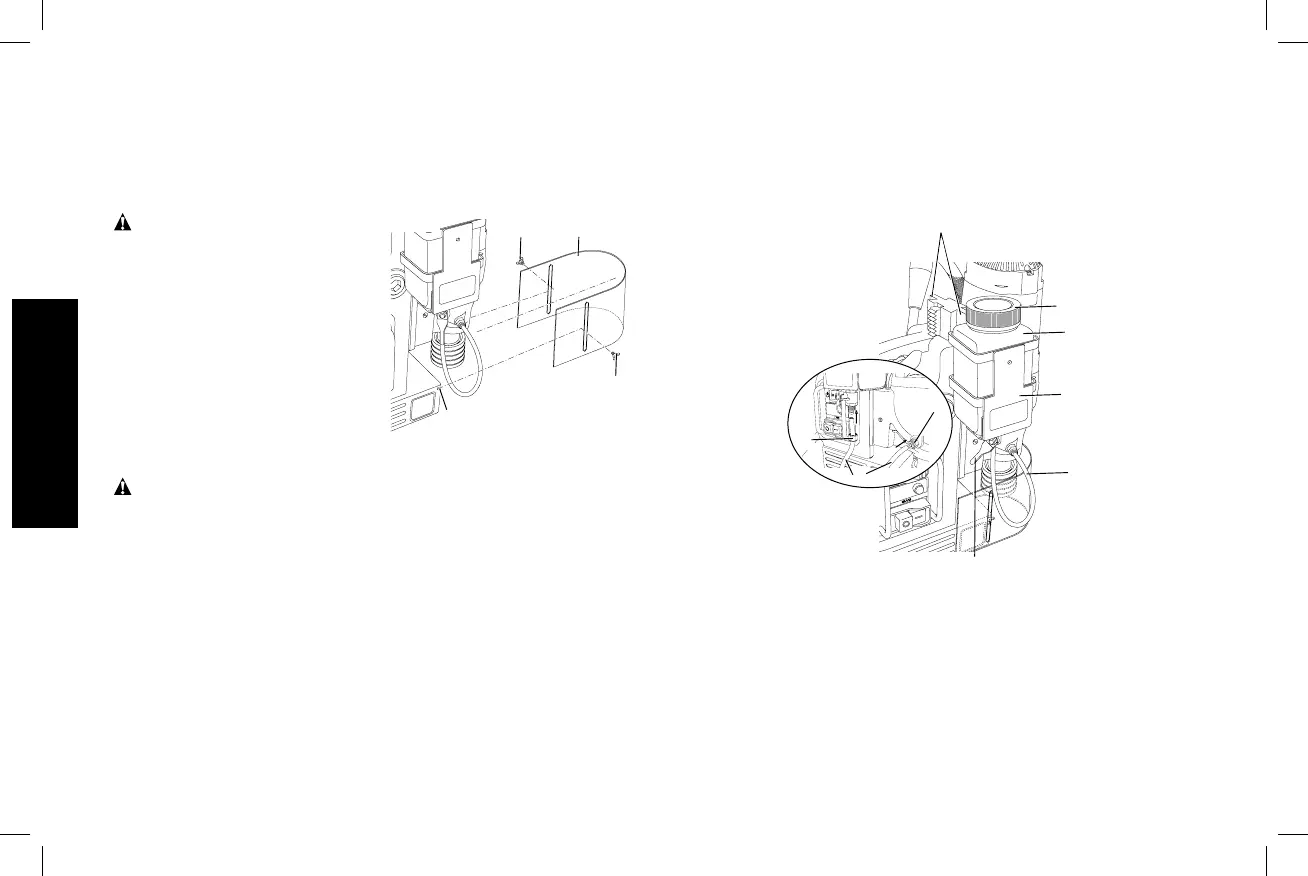

Como montar o protetor da perfuradora
(Fig. 3)
ATENÇÃO: Use sempre o
overload
S
FIG. 3
I
R
R
protetor da perfuradora.
1. Segure o protetor (I) na frente
do suporte da ferramenta
e alinhe as ranhuras do
protetor com os orifícios (S)
na ferramenta.
2. Insira o parafuso (R) no orifício
(S) localizado na parte frontal
da estrutura.
Como instalar o
sistema de lubrificação (Fig. 4)
ATENÇÃO: Não use o sistema de lubrificação quando estiver
fazendo trabalhos de perfuração vertical ou em locais elevados.
O sistema de lubrificação pode ser usado para trabalhos de
perfuração horizontal (com a perfuradora usada verticalmente).
1. Com o reservatório de fluido de arrefecimento (J) colocado no
suporte magnético (E), deslize o suporte magnético em um dos
lados da fita de aço (T).
2. Prenda o tubo de fluido de arrefecimento (K) ao reservatório:
a. Retire a porca (U) e aparafuse-a ao tubo (K).
b. Deslize o tubo sobre o bocal e aperte a porca (U).
3. Prenda o tubo ao conector de liberação rápida (L) na caixa de
engrenagens.
a. Empurre o tubo de fluido de arrefecimento (K) para dentro
para instalá-lo.
b. Para retirar, empurre para dentro o anel no conector (L) e
puxe o tubo do conector.
O reservatório de fluido de arrefecimento (J) deve ter uma
quantidade suficiente de fluido para que o sistema de lubrificação
possa ser usado.
overload
FIG. 4
J
K
E
T
V
M
overload
U
L
K
COMO ENCHER O RESERVATÓRIO DE FLUIDO
1. Assegure-se de que o regulador de fluxo (M) esteja fechado.
2. Desparafuse a tampa (V).
3. Encha o reservatório com fluido diluído com água.
4. Aparafuse a tampa no lugar.
