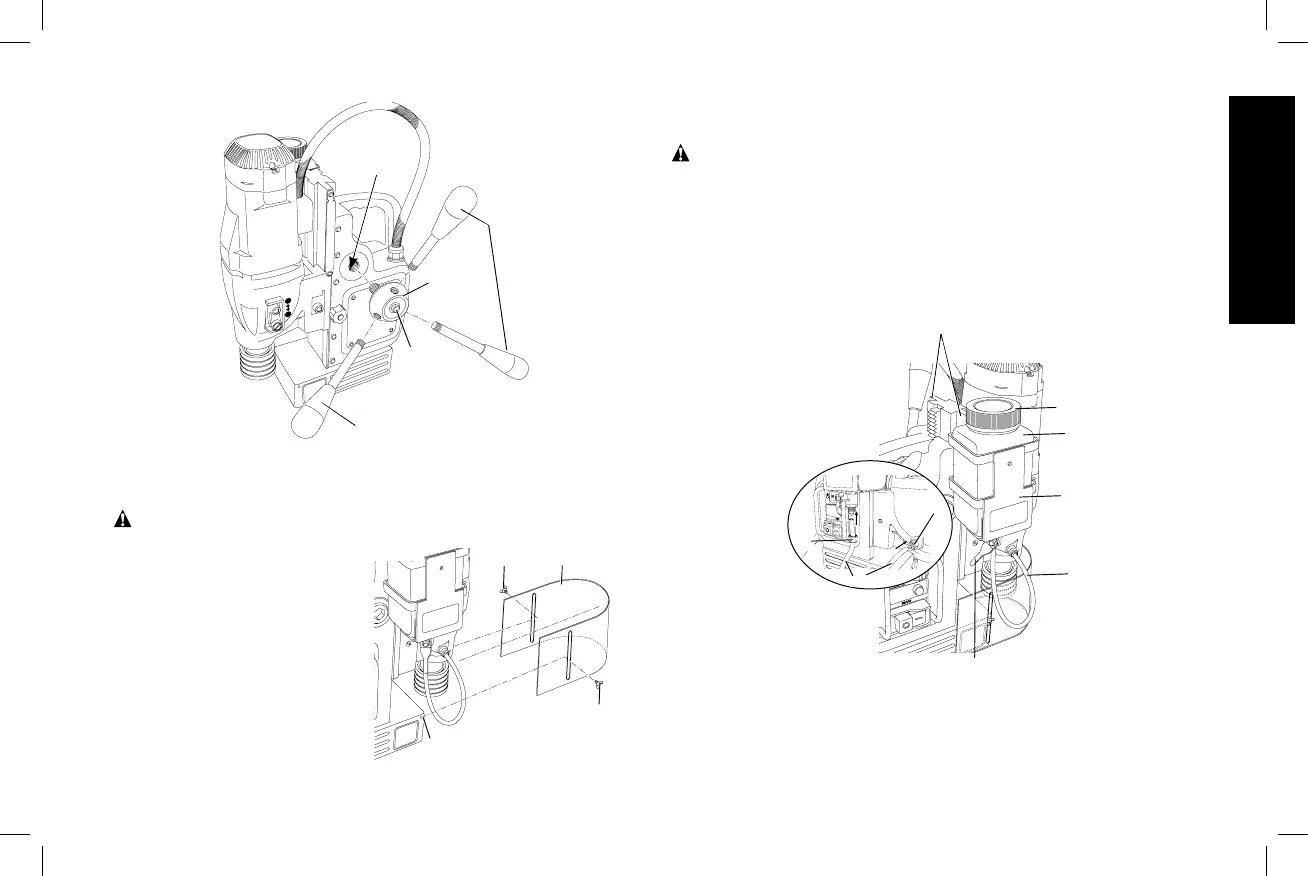

Montaje de la protección del taladro
(fig. 3)
ADVERTENCIA: Utilice siempre la protección del taladro.
1. Sujete el protector (l) delante
overload
S
FIG. 3
I
R
R
del portaherramientas,
alineando las ranuras del
protector con los orificios (S)
de la máquina.
2. Inserte el tornillo (R) en el
orificio (S) situado en la parte
delantera del bastidor.
Montaje del sistema de lubricación
(fig. 4)
ADVERTENCIA: Noutiliceelsistemadelubricaciónenaplicaciones
de perforación en vertical o elevadas.
El sistema de lubricación puede utilizarse para aplicaciones de
perforación en horizontal (el taladro se utiliza en vertical).
1. Con la botella de refrigerante (J) colocada en el soporte magnético
(E), deslice el soporte magnético en cualquiera de los lados de la
tira de acero(T).
overload
FIG. 4
J
K
E
T
V
M
overload
U
L
K
2. Sujete el tubo de refrigerante (K) a la botella de refrigerante:
a. Saque la tuerca (U) y ensártela en el tubo (K).
