ESPAÑOL
18
14
18

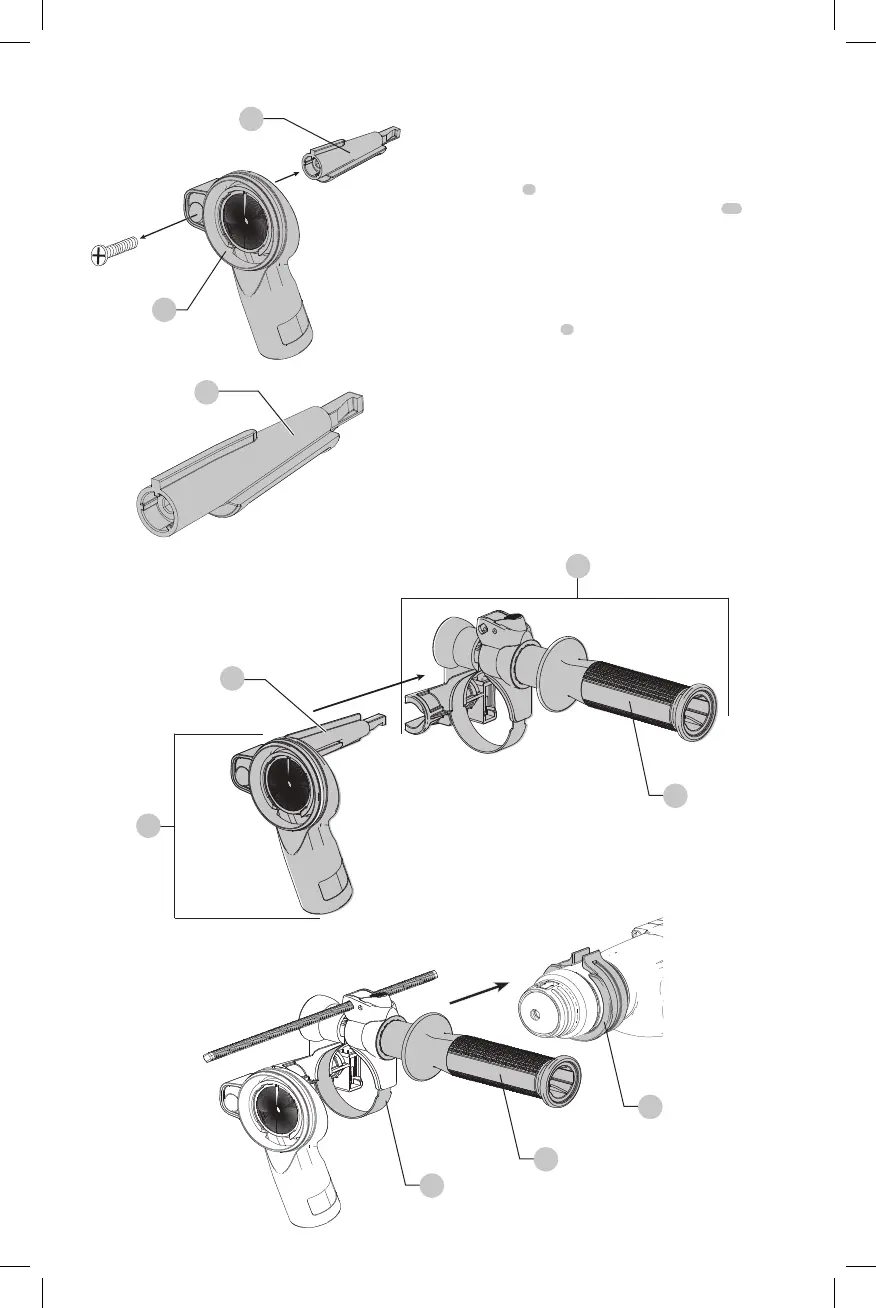

Fig. C
13
Fig. D
Conexión de sistema de extracción de
polvo a la herramienta (Fig.A, F)
1. Deslice el sistema de extracción de polvo ensamblado
sobre la punta de la herramienta a través de la abertura
del anillo
2
, pasando el soporte de la herramienta y
la camisa y sobre el collar de la herramienta
19
. Si se
necesita un adaptador de anillo, consulte Conexión de
adaptador deanillo.
2. Gire el sistema de extracción de polvo a la posición
deseada en la herramienta.
3. Bloquee el ensamble en su lugar apretando firmemente
la manija lateral
1
, girando la empuñadura firmemente
en el sentido de las manecillas del reloj de forma que el
ensamble nogire.
4. Instale y ajuste la varilla de ajuste de profundidad a la
longituddeseada.
Fig. F
2
19
1
Fig. E
9
7
1
13
