ESPAÑOL
19

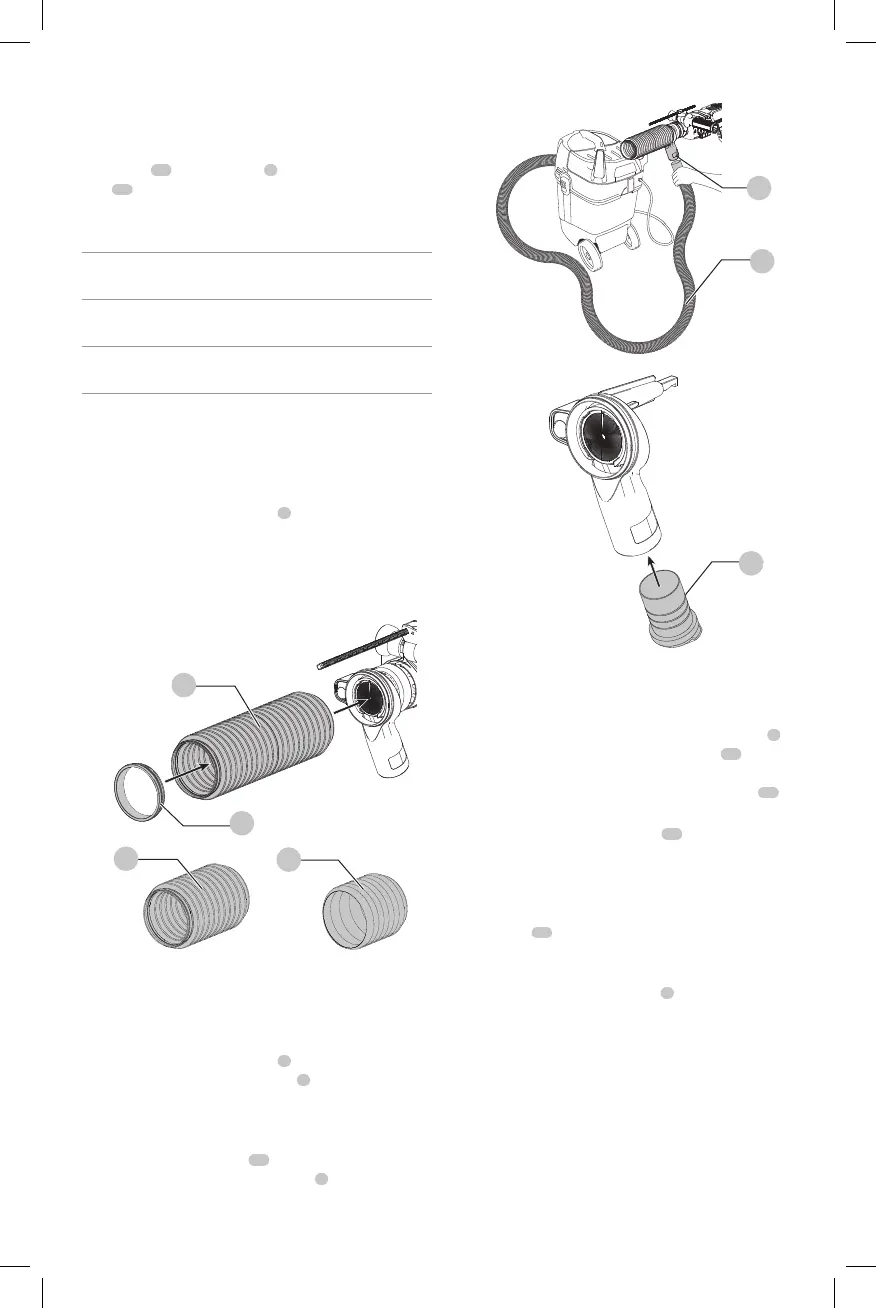

Conexión y desinstalación de fuelles
(Fig.A,G)
Su sistema de extracción de polvo incluye un
fuellecorto
10
, un fuellelargo
5
, y un fuelle de broca de
tope
11
. Consulte la siguiente tabla para el uso adecuado
para cadafuelle.
USO DE FUELLE
Fuelle corto Para usarse con brocas de 152 mm (6") de longitud
general [102 mm (4") utilizables].
Fuelle largo Para usarse con brocas de 254 mm (10") de longitud
general [203 mm (8") utilizables].
Fuelle de broca
de tope
Para utilizarse con brocas de tope de rotomartillo
SDS Plus.
Conexión de fuelle
Puede conectar el fuelle con la broca instalada oretirada.
1. Empuje el fuelle sobre el extremo de la unidad de
extracción de polvo mientras usa un movimiento de giro
hasta que el fuelle estéseguro.
2. Coloque el anillo de desgaste
4
en el extremo opuesto
delfuelle, más cerca a la pieza detrabajo.
Desinstalación de fuelle
Para retirar el fuelle, gire y jale el fuelle desde la unidad de
extracción depolvo.
5
4
Fig. G
10
11
Conexión de extractor de polvo al
ensamble de extracción de polvo
(Fig.H–J)
1. Inserte la manguera de polvo
8
en el puerto de
conexión de extracción de polvo
7
y un extractor de
polvo (Fig. H).
2. NOTA: El sistema de extracción de polvo es compatible
con o sin un extractor de polvo. La herramienta se
puede usar con el tapón
17
insertado en el puerto
de conexión de extracción de polvo
7
(Fig. I). Si está
utilizando el tapón, se recomienda que elimine el polvo
del fuelle después de perforar cadaorificio.
8
7
Fig. H
17
Fig. I
Compatible con AirLock (Fig. A, H–J)
Su extractor de polvo D
e
WALT es compatible con el sistema
de conexión AirLock de D
e
WALT. AirLock permite una
conexión rápida y segura entre la manguera de polvo
8
y la herramienta eléctrica. El conector AirLock
20
(Fig. J)
se conecta directamente a las herramientas compatibles
D
e
WALT o mediante el uso de un adaptador AirLock
21
(disponible a través de su proveedor local D
e
WALT).
NOTA: Si usa un adaptador AirLock
21
, asegúrese que esté
conectado firmemente a la salida de la herramienta antes de
seguir los pasos acontinuación.
1. Asegúrese que el collar en el conector AirLock esté en la
posición de desbloqueo. (Consulte la Figura J.) Alinee las
muescas
23
en el collar y el conector AirLock como se
muestra para las posiciones de desbloqueo ybloqueo.
2. Empuje el conector AirLock sobre la manguera de
sistema de extracción de polvo
8
.
3. Gire el collar a la posición debloqueo.
NOTA: Los cojinetes de bola dentro del collar se
aseguran en la ranura y aseguran la conexión. El sistema
de extracción de polvo ahora está conectado de forma
segura al extractor depolvo.
