13
Español
2. Inserte el motor en la base alineando el surco en el motor (G) con
los espigos de guía (R) en la base. Deslice el motor hacia abajo
hasta que el motor se detenga sobre el tope del motor (AA).
3. Cierre la palanca de bloqueo (I).
N
Y

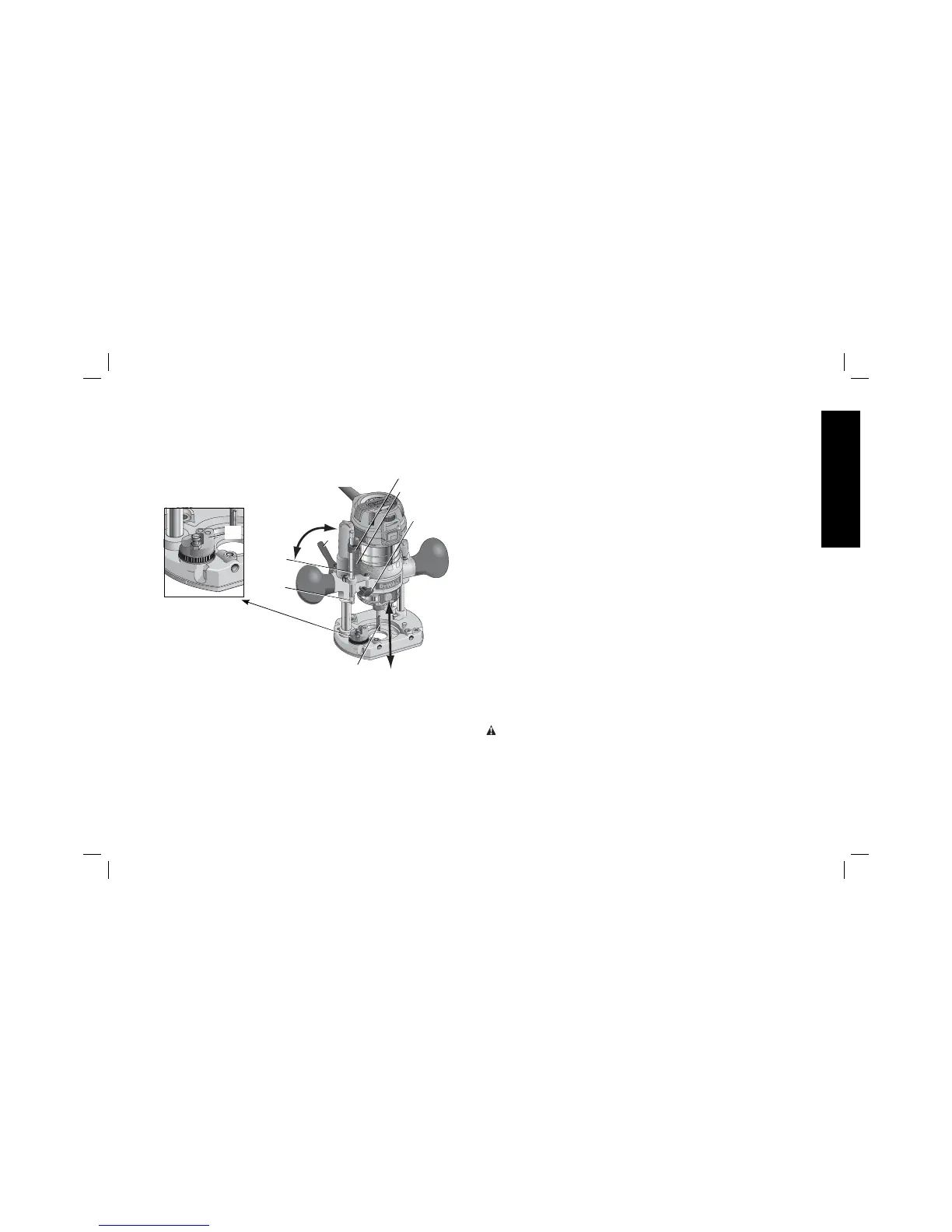

FIG. 11
P
CC
EE
BB
DD
O
PARA AJUSTAR LA PROFUNDIDAD DE REBAJADO DEL
ÉMBOLO (FIG. 11)
1. Desbloquee el mecanismo de penetración empujando hacia
abajo la palanca de seguro de penetración (P). Haga descender
la rebajadora tanto como se pueda, permitiendo que la broca
toque apenas la pieza de trabajo.
2. Bloquee el mecanismo de penetración liberando la palanca de
seguro de penetración (P).
3. Afloje la varilla de ajuste de la profundidad (O), girando el tornillo
de mariposa (BB) en sentido antihorario.
4. Deslice la varilla de ajuste de la profundidad (O) de tal modo que
coincida con el tope de torre (N) más bajo.
5. Deslice la lengüeta de ajuste de cero (EE) sobre la varilla de ajuste
de la profundidad de tal modo que la parte de arriba coincida con
el cero en la escala de ajuste de la profundidad (DD).
6. Agarrando la parte superior y estriada de la varilla de ajuste
de profundidad (O), deslícela hacia arriba de tal modo que la
lengüeta (EE) se alinee con la profundidad de corte deseada en
la escala de ajuste de profundidad (DD).
7. Apriete el tornillo de mariposa (BB) para mantener la varilla de
ajuste de la profundidad en su lugar.
8. Manteniendo las dos manos en las agarraderas, desbloquee el
mecanismo de penetración tirando de la palanca de seguro de
penetración (P) hacia abajo. El mecanismo de penetración y el
motor se moverán hacia arriba. Cuando se hace descender la
rebajadora la varilla de ajuste de la profundidad llegará al tope de
torre, lo que permite que la rebajadora alcance exactamente la
profundidad deseada.
USO DE LA TORRETA GIRATORIA PARA CORTES
ESCALONADOS (FIG. 11)
Si la profundidad de corte requerida es más de lo aceptable en una
sola pasada, gire la torreta para que la varilla de profundidad (O) se
alinee inicialmente con los topes más altos de la torre. Después de
cada corte, gire la torreta de tal modo que el tope de profundidad se
alinee con los postes más cortos hasta que se llegue a la profundidad
final de corte.
ADVERTENCIA: No modifique el tope de torre mientras que
la rebajadora esté en funcionamiento. Esto pondrá sus manos
demasiado cerca del cabezal de corte.
AJUSTE FINO DE LA PROFUNDIDAD DE REBAJADO (FIG. 11)
La perilla moleteada (CC) en la parte de abajo de la varilla de ajuste
de la profundidad puede ser utilizada para realizar pequeños ajustes.
