K O R E A N
30
1
2
4
3
0.75 6
1.00 10
1.50 15
2.50 20
4.00 25
7.5 15 25 30 45 60
115 0 – 2.0 6 6 6 6 6 10
2.1 – 3.4 6 6 6 6 6 15
3.5 – 5.0 6 6 10 15 20 20
5.1 – 7.0 10 10 15 20 20 25
7.1 – 12.0 15 15 20 25 25 –
12.1 – 20.0 20 20 25 – – –
230 0 – 2.0 6 6 6 6 6 6
2.1 – 3.4 6 6 6 6 6 6
3.5 – 5.0 6 6 6 6 10 15
5.1 – 7.0 10 10 10 10 15 15
7.1 – 12.0 15 15 15 15 20 20
12.1 – 20.0 20 20 20 20 25 –
•

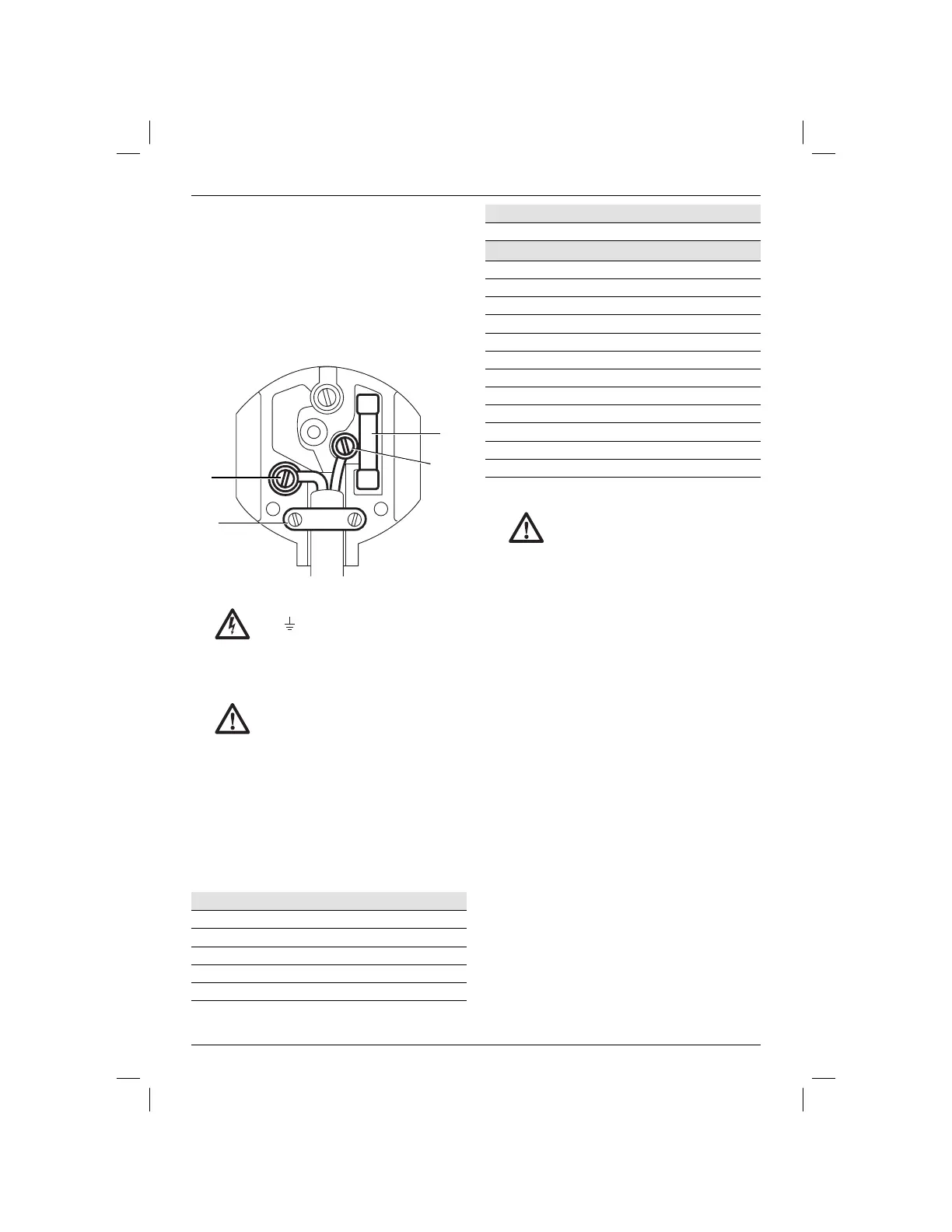

케이블 선의 색 혹은 글자는 가장 질 좋은 플러그의
연결 부위에 표시될 것입니다. 이 선들을 플러그의 해당
부위에(아래 참조) 놓습니다. 갈색은 Live(L)(2),
파란색은 Neutral(N)(4)입니다.
주 플러그의 맨 위 뚜껑을 교체하기 전에 케이블
리스트레인트(3)을 케이블의 바깥쪽에 확실히
고정했는지, 두 선이 끝에 제대로 고정되었는지
확인하십시오.
•
경고 : 절대 전구 소켓을 사용하지 마십시오.
E 나 로 표시된 접지핀에 live(L)이나
neutral(N)을 절대 연결하지 마십시오.
경고 : 115V 공구는 1차와 2차 와인딩 사이에
접지 스크린으로 고장안전 전리 변압기를 통해
작동해야 합니다.
경고 : 조립이나 조정 전에, 항상 전원을
연결하지 마십시오.
1500W를 초과하는 경우 115V를 사용해야 할 때, BS4343
표준에 맞는 플러그를 권장합니다.
베벨각은 0°와 47°사이로 조정할 수 있습니다.
주의 :
톱날(k)는 이제 고정되어 있으며, 손으로 돌릴 수 없습니다.
주의 :
톱날의 회전 방향과 플런지쏘의 회전방향은 반드시
같아야 합니다.
1. 베벨 조절 노브(e)를 풀어줍니다.
2. 깊이 눈금(g)을 원하는 각도로 맞출 때까지 톱 슈(d)를
경사지게 하여 베벨 각을 설정합니다.
3. 베벨 조절 노브(e)를 조여줍니다.
1. 잠금 버튼(I)를 누르십시오.
2. 멈
추도록 플는지쏘를 아래로 누르십시오. (톱날 변화 위치)
3. 잠금 레버(m)를 멈출 때까지 시계방향으로 돌리십시오.
4. 잠금 레버(m)을 아래로 누르고 잠금 위치를 찾을 때까지
톱날을 돌리십시오.
5.
톱날 클램핑 나사(n)를 시계 반대방향으로 돌려 제거하십시오.
6. 외부 플랜지(o)와 사용한 톱날(k)를 제거하십시오.
새로운 톱날을 내부 플랜지(p)에 두십시오.
7.
외부 플랜지(o)와 톱날 클램핑 나사(n)을 다시 조이십시오.
손으로 나사를 시계방향으로 돌리십시오.
연
장케이블이 필요하다면 본 전동기구의 전원에 맞는 연장케이블을
사용하십시오(기술 데이터 참조).
최소 도체 크기는 1.5mm
2
입니다. 케이블릴 사용시, 케이블을
완전히 풀어주십시오. 그리고 아래 표를 참조하십시오.
도체 크기(mm
2
) 케이블 속도(암페어)
연장케이블 사용
조립 및 조정
베벨 조정 (그림 1)
톱날 교환하기 (그림 2,3)
케이블 길이(m)
전압 전류 케이블 속도(암페어)
