19
FRANÇAIS

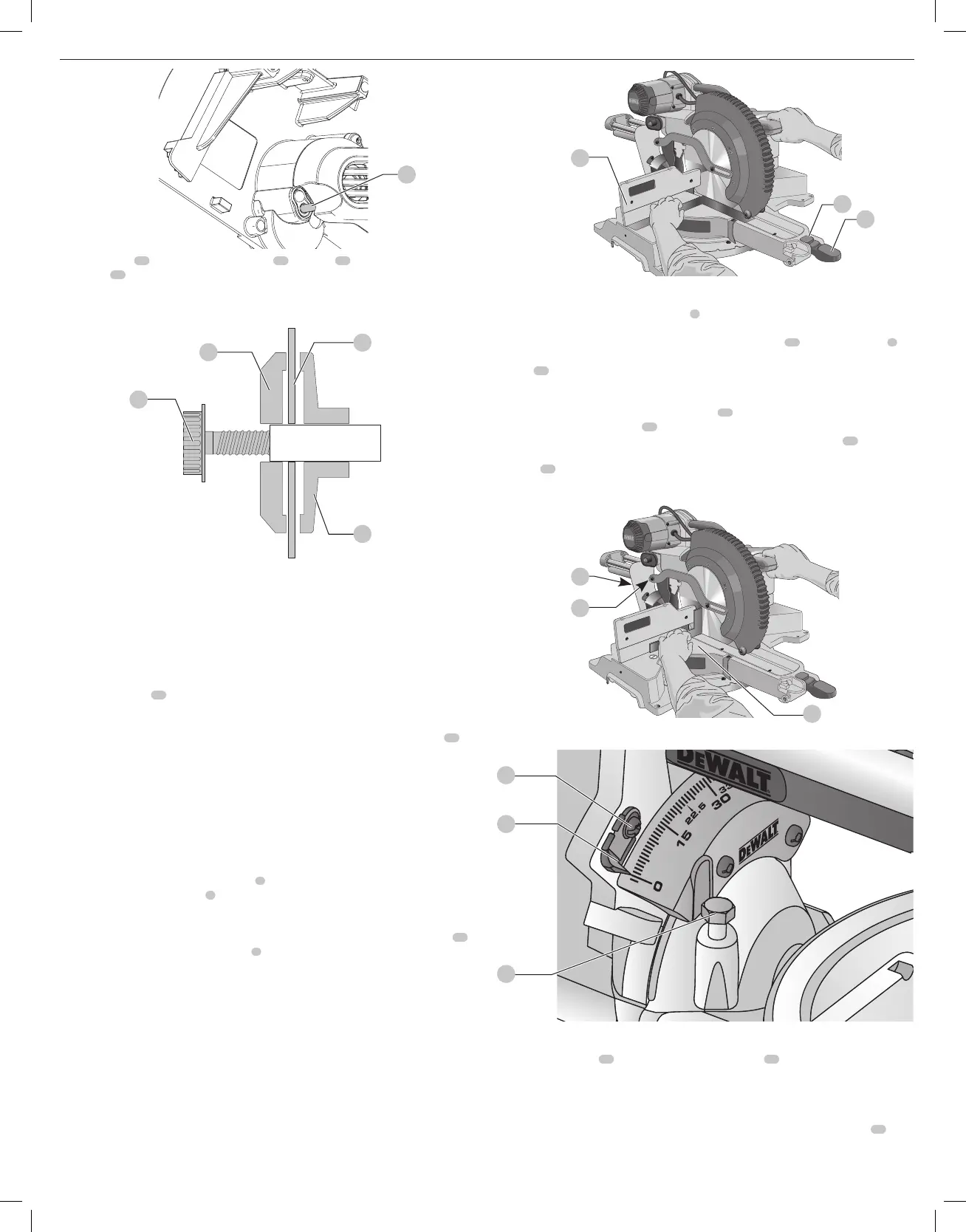

Fig. E
19
6. Enlever la vis
35
l’attache de lame extérieure
38
et la lame
39
. L’attache de lame
interne
41
, et le cas échéant, l’adaptateur de lame de 25,4mm (1po), peuvent être laissés
sur labroche.
REMARQUE : L’adaptateur de lame de 25,4 mm (1 po) n’est pas utilisé pour les lames dotées
d’un trou de lame de 15,88 mm (5/8po).
Fig. F
35
38
39
41
Pose d’une lame
1. Débrancher lascie.
2. Avec le bras élevé, le protecteur le plus bas tenu ouvert et le support du protecteur élevé,
placez la lame sur la tige sur l’adaptateur de la lame [si vous utilisez une lame ayant un trou
d’un diamètre de 25,4 mm (1 po) et contre la pince de la lame interne avec les dents en bas
de la lame pointant vers l’arrière de lascie.
3. Assembler l’attache de lame extérieure sur labroche.
4. Poser la vis de la lame et, tout en engageant le bouton de verrouillage de la broche, serrer
fermement la vis
35
avec la clé de lame. (Tourner dans le sens antihoraire, filetsinversés.)
REMARQUE : l’adaptateur de lame n’est pas utilisé pour les lames à trou de 15,88 mm
(5/8po) et doit être rangé dans un endroit sûr pour un usageultérieur.
5. Remettre le support de pare-main à sa position d’origine, puis serrer fermement la vis
54
du
support de pare-main afin de maintenir en place lesupport.

AVERTISSEMENT :
• Le support du pare-main doit être remis à sa position d’origine et la vis doit être
serrée avant d’activer lascie.
• Négliger de le faire risque de faire entrer en contact le pare-main avec la lame
de scie tournante et ainsi causer des dommages à la scie et des blessures
corporellesgraves.
Réglage de l’échelle d’onglets (Fig.A, G)
Déverrouillez la poignée de blocage d’onglet
5
et faites pivoter le bras d’onglet jusqu’à ce
que le bouton de loquet d’onglet
6
s’enclenche sur la position d’onglet à 0°. Ne verrouillez
pas la poignée de blocage d’onglet. Appliquez une équerre contre le guide de scie et la lame,
comme illustré. (Ne pas mettre en contact l’équerre avec la pointe des dents de lame. Cela
donnerait une mesure inexacte.) Si la lame n’est pas parfaitement perpendiculaire au guide
10
,
desserrez les quatre vis du pointeur d’onglet
8
maintenant l’échelle d’onglet et déplacez la
poignée de blocage d’onglet et l’échelle, vers la gauche ou la droite, jusqu’à ce que la lame soit
perpendiculaire au guide (vérifiez avec l’équerre.) Resserrez les quatre vis. Ne faites pas attention
aux indications données par le pointeur d’onglet à cestade.
Fig. G
6
10
5
Réglage du pointeur d’onglets (Fig.A)
Déverrouillez la poignée de blocage d’onglet
5
pour déplacer le bras d’onglet sur la position
zéro. Alors que le loquet d’onglet est déverrouillé, laissez le verrou d’onglet s’enclencher en place
en amenant le bras d’onglet sur zéro. Observez le pointeur d’onglet
30
et l’échelle d’onglet
7
illustrés en FigureA. Si le pointeur n’indique pas exactement zéro, desserrez la vis du pointeur
d’onglet
26
tout en maintenant le pointeur fixe, puis repositionnez le pointeur et resserrez lavis.
Réglage du biseau en équerre avec la table (Fig.A, H)
Pour aligner la lame perpendiculairement à la table
16
, verrouillez le bras de scie en position
basse avec la goupille de blocage
17
. Placez une équerre contre la lame, en vous assurant que
l’équerre ne soit pas sur une dent. Desserrez la molette de verrouillage de biseau
11
et assurez-
vous que le bras est fermement appuyé contre la butée de biseau à 0°. Tournez la vis de réglage
du biseau
42
à 0° à l’aide de la clé pour lame de 1/2po jusqu’à ce que la lame forme un biseau
de 0° avec la table.
Fig. H
16
17
11
Fig. I
43
44
42
Pointeur de biseau (Fig.I)
Si le pointeur de biseau
43
n’indique pas zéro, desserrer la vis
44
qui le fixe en place et déplacer
le pointeur au besoin. Assurez-vous que le biseau à 0° est correct et que les pointeurs de biseau
sont bien réglés avant d’ajuster toute autre vis d’angle debiseau.
Réglage de la butée du biseau de 45° à gauche ou à droite (Fig.A, I)
Pour ajuster l’angle de biseau droit à 45°, desserrez la molette de verrouillage de biseau
11
et tirez sur la butée de biseau à 0° pour la désactiver. Lorsque la scie est complètement à
droite, et que le pointeur de biseau n’indique pas exactement 45°, tournez la vis de réglage
