Retiro de la Hoja
1. Desenchufe lasierra.
2. Levante el brazo hasta la posición superior y levante el protector inferior
4
todo lo que
seaposible.
3. Afloje, pero no retire el tornillo del soporte del protector
54
hasta que se pueda levantar
suficientemente el soporte como para tener acceso al tornillo de la hoja
35
. El protector
inferior permanecerá levantado debido a la posición del tornillo del soporte delprotector.
4. Oprima el botón de bloqueo del eje
19
mientras gira cuidadosamente la hoja de la sierra a
mano hasta enganchar elbloqueo.
5. Con el botón oprimido, utilice la otra llave de la hoja
37
proporcionada para aflojar el tornillo
de la hoja. (Gire en sentido de las agujas del reloj, roscas de mano izquierda.)

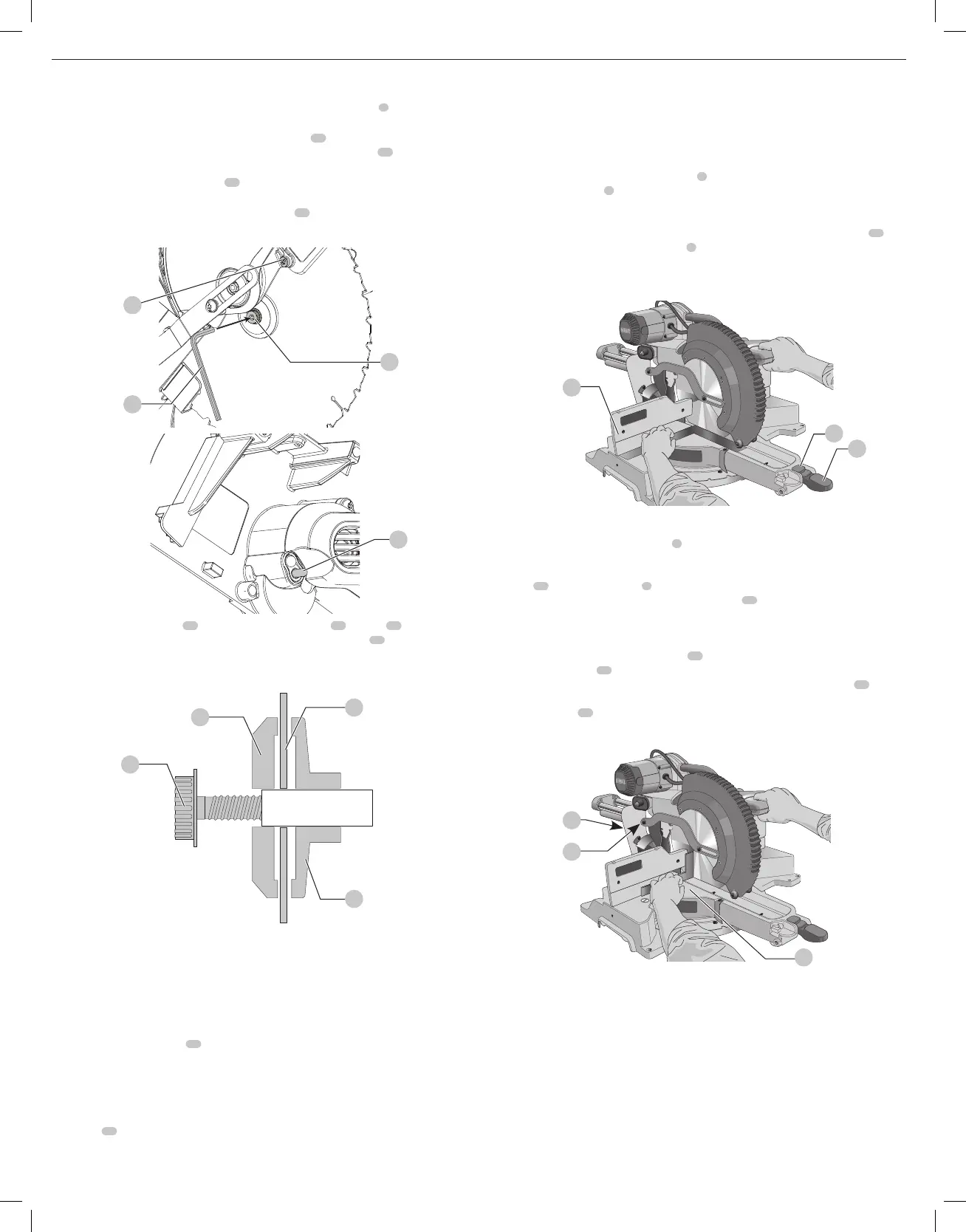

Fig. D
54
37
35
Fig. E
19
6. Retire el tornillo de la hoja
35
, abrazadera externa de la hoja
38
y la hoja
39
. El adaptador
de hoja de 25,4 mm (1"), si se utiliza, y la abrazadera interna de la hoja
41
pueden dejarse en
eleje.
NOTA: El adaptador de hoja de 25,4 mm (1") no se utiliza en las hojas que tienen un orificio
de 15,88 mm (5/8").
Fig. F
35
38
39
41
Instalación de la Hoja
1. Desenchufe lasierra.
2. Con el brazo levantado, el protector inferior abierto y el soporte del protector levantado,
coloque la cuchilla en el eje, en el adaptador de la cuchilla [si usa una cuchilla con un orificio
de cuchilla de 25,4 mm (1”) de diámetro] y contra la abrazadera interna de la cuchilla con los
dientes en la parte inferior de la hoja apuntando hacia la parte posterior de lasierra.
3. Monte la abrazadera externa de la hoja sobre eleje.
4. Instale el tornillo de la hoja
35
y, fijando el bloqueo del eje, ajuste el tornillo firmemente con
la llave de la hoja provista. (Gire en sentido contrario a las agujas del reloj, roscas de mano
izquierda.)
NOTA: Cuando se utilizan hojas con un orificio de 15,88 mm (5/8") de diámetro, no se utiliza
el adaptador de hoja, que debe guardarse en un lugarseguro.
5. Vuelva a colocar el soporte del protector en su posición original y ajuste firmemente el
tornillo
54
del mismo para mantenerlo en sulugar.
ADVERTENCIA:
• Antes de poner en funcionamiento la sierra, se debe volver a colocar el soporte
del protector en su posición original y ajustar eltornillo.
• Si no se cumple con esta indicación, el protector podría tocar la hoja de la sierra
en rotación y provocar daños a la sierra y lesiones personalesgraves.
Regulación de la Escala de Inglete (Fig.A, G)
Desbloquee la palanquita de bloqueo de inglete
5
y desplace el brazo de los ingletes hasta que
el botón cerrojo de inglete
6
la trabe en la posición de inglete de 0°. No bloquee la palanquita
de bloqueo de inglete. Coloque una escuadra contra el reborde y la hoja de la sierra, como se
muestra. (No toque las puntas de los dientes de la hoja con la escuadra. El hacerlo causará una
medición imprecisa). Si la hoja de la sierra no está exactamente perpendicular al reborde
10
, afloje los cuatro tornillos de escala de inglete
8
que sujetan la escala de inglete y mueva la
palanquita de bloqueo de inglete y la escala a la izquierda o a la derecha hasta que la hoja quede
perpendicular al reborde, según lo medido con la escuadra. Apriete de nuevo los cuatro tornillos.
No preste atención a la lectura del indicador de inglete en este momento.
Fig. G
6
10
5
Regulación del Indicador de Inglete (Fig.A)
Libere la palanquita de bloqueo de inglete
5
para mover el brazo de los ingletes a la posición
cero. Con la palanquita de bloqueo de inglete desbloqueada, permita que el seguro de inglete
salte a su lugar a medida que usted gira el brazo de los ingletes a cero. Observe el indicador
de inglete
30
y la escala de inglete
7
mostrados en la Figura A. Si el indicador no señala
exactamente cero, afloje el tornillo del indicador de inglete
26
que mantiene el indicador en su
lugar, cambie la posición del indicador y apriete eltornillo.
Bisel a Escuadra con la Mesa (Fig.A, H, I)
Para alinear la escuadra de la hoja con la mesa
16
, bloquee el brazo en la posición hacia abajo
con la clavija de bloqueo
17
. Coloque una escuadra contra la hoja, asegurándose de que la
escuadra no esté en la parte superior de un diente. Afloje la perilla de fijación de bisel
11
y
cerciórese de que el brazo quede firmemente contra el tope de bisel de 0°. Gire el tornillo de
ajuste del bisel de 0°
42
con la llave para la hoja de 1/2", lo necesario de tal modo que la hoja
quede a un bisel de 0° con relación a lamesa.
Fig. H
16
17
11
