98
NEDERLANDS
afschuinhoeken. Onderstaand schema geeft de juiste hoeken voor een
uiteenlopende reeks van vormen, ervan uitgaande dat alle zijden een gelijke
lengtehebben.
AANTAL ZIJDEN VERSTEKHOEK OF AFSCHUINHOEK
4 45°
5 36°
6 30°
7 25,7°
8 22,5°
9 20°
10 18°
Gebruik voor een vorm die niet in het schema wordt getoond, de volgende
formule: 180° gedeeld door het aantal zijden is gelijk aan de versterking (als
het materiaal verticaal wordt gezaagd) of de afschuinhoek (als het materiaal
vlak wordt gezaagd).
Samengesteld verstek zagen (Afb. S)
Een samengesteld verstek is een zaagsnede die wordt gemaakt door een
verstekhoek en een afschuinhoek tegelijkertijd toe te passen. Dit is het type
zaagsnede dat wordt gebruikt voor het maken van lijsten of kisten met
schuine zijde, zoals er een wordt getoond in AfbeeldingS.

WAARSCHUWING: Als de zaaghoek verandert van zaagsnede
tot zaagsnede, controleer dan dat de vergrendelingsknop van de
afschuinhoek en de handgreep voor de verstekvergrendeling stevig zijn
vergrendeld. Deze moeten worden vergrendeld nadat u veranderingen
hebt aangebracht in de afschuinhoek of hetverstek.

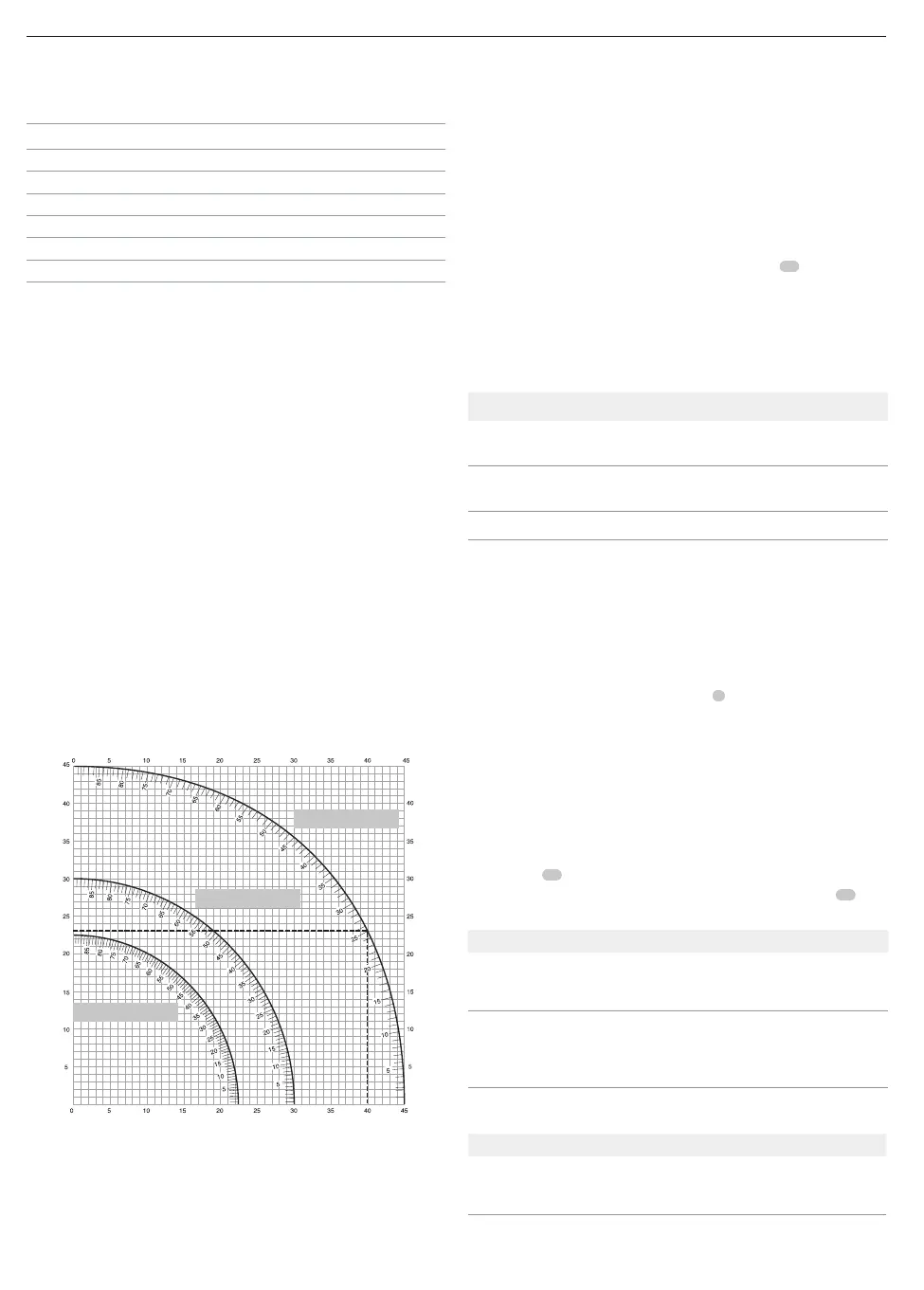

Het schema die hieronder wordt getoond, helpt u bij het kiezen van de
juiste afschuinhoek en instellingen van het verstek voor veelgebruikte
samengesteldeverstekzaagsneden.
• Selecteer de gewenste hoek A (Afb. S) van uw project en zoek deze
hoek op de bijbehorende parabool in hetschema.
• Volg vanaf dat punt het schema recht naar beneden en kijk wat de juiste
afschuinhoek is en vind in een rechte lijn ook de juisteverstekhoek.
• Stel uw zaag af op de voorgeschreven hoeken en maak een aantal
proef gesneden. Oefen in het tegen elkaar plaatsen van de de
gezaagdedelen.
Stel deze verstekhoek in op dezaag
Hoek van zijde van vak (hoek “A”)
Stel deze schuine hoek in op dezaag.
VIERKANT VAK
6ZIJDIG VAK
8ZIJDIG VAK
Voorbeeld: Als u een vierzijdige kist wilt maken met buitenhoeken van
26° (hoek A, Afb.S), gebruik dan de parabool rechts boven. Zoek waar
zich 26° bevindt op de schaalverdeling. Volg de horizontale snijdende lijn
naar beide zijden voor een instelling van de verstekhoek op de zaag (42°).
Volg op dezelfde wijze de verticale snijdende lijn naar de bovenzijde of
de onderzijde voor de instelling van de afschuinhoek van de zaag (18°).
Probeer altijd de zaagsneden uit op wat afvalhout zodat u de instellingen
van de zaag kuntcontroleren.
Basissierlijsten zagen (Afb.J, T)
Plaats voor het voltooien van rechte zaagsneden van 90° het hout tegen
de langsgeleiding en houd het op z’n plaats, zoals wordt getoond in
Afbeelding T. Schakel de zaag in, laat het zaagblad volledig op snelheid
komen en voer de zaagsnede uit door de arm gelijkmatig omlaag
tebrengen.
Basissierlijsten zagen van 76 mm tot 171 mm Hoog
Verticaal Tegen de Langsgeleiding (Afb.J,T)
OPMERKING: Gebruik de hefboom schuifvergrendeling
59
, die in de
Afbeelding J wordt getoond, wanneer u basissierlijsten zaagt van 76 mm tot
171 mm hoog verticaal tegen delangsgeleiding.
Plaats het materiaal zoals wordt getoond in AfbeeldingT.
Alle zaagsneden moeten worden gemaakt met de achterzijde van de
sierlijst tegen de langsgeleiding en met de onderzijde van de sierlijst tegen
detafel.
binnenhoek buitenhoek
Linkerzijde Verstek links 45°
Veilige linkerzijde van de zaagsnede
Verstek rechts 45°
Veilige linkerzijde van de zaagsnede
Rechterzijde Verstek rechts 45°
Veilige rechterzijde van de zaagsnede
Verstek links 45°
Veilige rechterzijde van de zaagsnede
Materiaal tot 171 mm kan worden gezaagd zoals hierboven wordt beschreven.
Kroonlijsten zagen (Afb. A1, U1, U2)
Uw verstekzaag is zeer geschikt voor het zagen van kroonlijsten. Kroonlijsten
passen alleen goed als zij met uiterste precisie in samengesteld verstek
wordengezaagd.
Uw verstekzaag heeft speciale vaste vooringestelde verstekpunten
op 31,62° links en rechts voor het zagen van kroonlijsten in de juiste
hoek en pallen voor de afschuinhoekstop bij 33,86° links en rechts. Er
is ook een merkteken op de schaalverdeling
8
voor afschuinhoek op
33,9°. Onderstaand schema geeft de juiste instellingen voor het zagen
vankroonlijsten.
OPMERKING: Het vooraf proefzagen met afvalmateriaal is
uiterstbelangrijk!
Instructievoor het zagen van kroonlijsten die vlak liggen
en de functies voor samengesteld verstek gebruiken
(AfbU1)
1. De kroonlijst moet vlak liggen met de brede achterzijde op de
zaagtafel
15
.
2. Plaats de bovenzijde van de kroonlijst tegen de langsgeleiding
11
.
3. Onderstaande instellingen zijn voor kroonlijsten van 45°.
binnenhoek buitenhoek
Linkerzijde Afschuinhoek links 30°
Verstektafel rechts ingesteld 35,26°
Veilige linkeruiteinde van zaagsnede
Afschuinhoek rechts 30°
Verstektafel links ingesteld 35,26°
Veilige linkeruiteinde van zaagsnede
Rechterzijde Afschuinhoek rechts 30°
Verstektafel rechts ingesteld 35,26°
Veilige rechteruiteinde van de
zaagsnede
Afschuinhoek links 30°
Verstektafel rechts ingesteld 35,26°
Veilige linkeruiteinde van zaagsnede
4. Onderstaande instellingen zijn voor kroonlijsten met hoeken van 52°
aan de bovenzijde en 38° aan deonderzijde.
binnenhoek buitenhoek
Linkerzijde Afschuinhoek links 33,9°
Verstektafel rechts ingesteld 31,62°
Veilige linkeruiteinde van zaagsnede
Afschuinhoek rechts 33,9°
Verstektafel links ingesteld 31,62°
Veilige linkeruiteinde van zaagsnede
