36
Installation du support de base et
jeu de roues

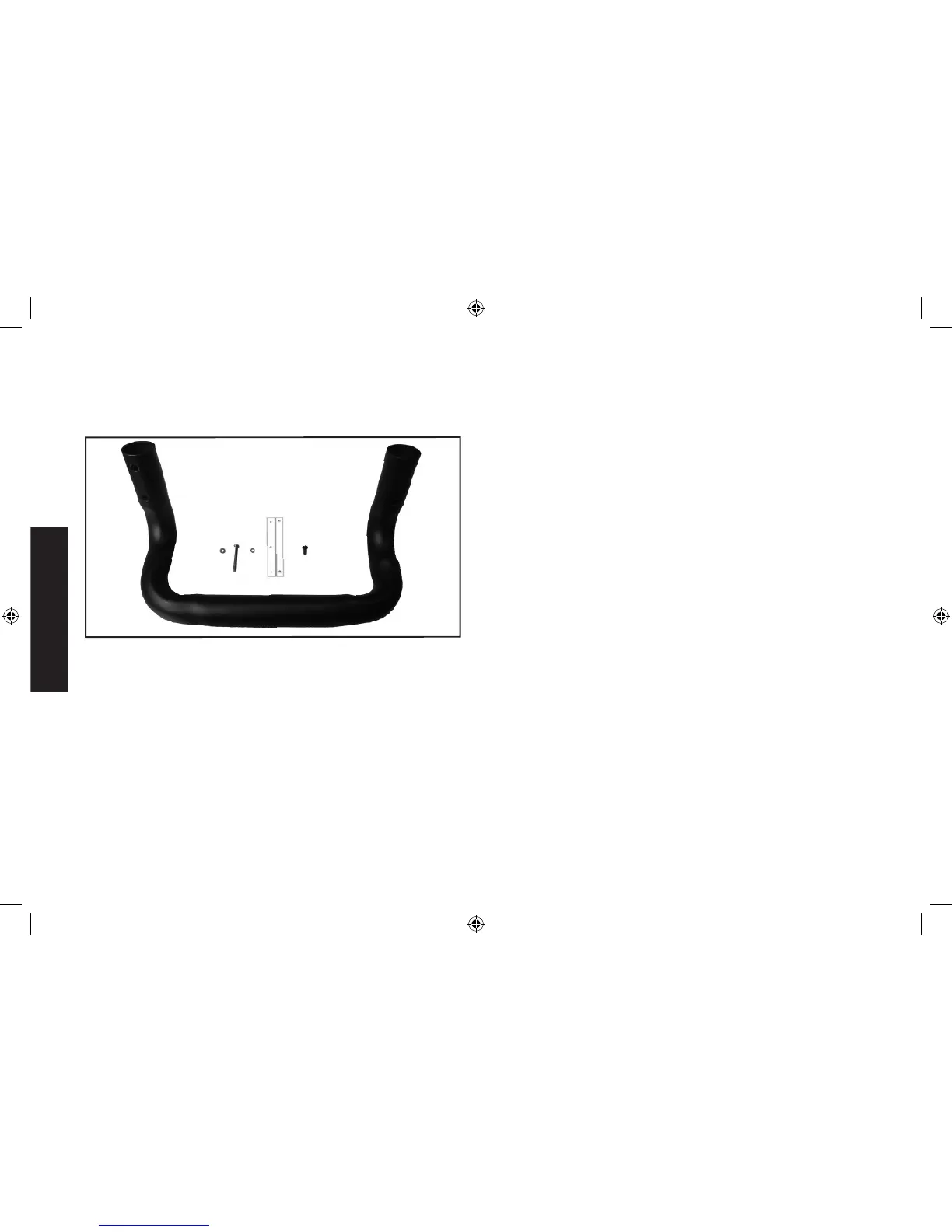

PIÈCES :
A
B
C
D F
E
A. Support de base
B. Ø4mm rondelle plate
(4 au total)
C. Vis du support de base
(4x22mm) (4 au total)
D. Ø4mm rondelle élastique
(7 au total : 4 pour le stand
de base, 3 pour le verrouillage
de l’ensemble de roue)
E.
Verrouillage de l’ensemble de
roue
F. Vis de l’ensemble de roue
(4x8mm) (3 au total)
ASSEMBLAGE :
1. Renverser l’unité avec l’unité de base au haut comme illustré.
2. Positionnez le support de base comme indiqué sur l’illustration,
en alignant les quatre vis du support de base, Ø4mm rondelles
élastiques et Ø4mm rondelles plates avec les trous de vis du
support de base à travers les ouvertures sur la base de stand dans
l’ordre indiqué dans l’illustration.
3. Visser les 4 vis du support de base dans les trous de vis du support
de base. Ne pas trop serrer.
4. Positionner l’ensemble de roue comme indiqué sur l’illustration.
5. Aligner le verrouillage de la roue ensemble avec les trois trous de
vis de l’ensemble de la roue. Elle doit être centrée sur les fentes de
l’arbre de roue.
6. Visser les trois vis de la serrure de la roue ensemble avec les trois
Ø4mm rondelles élastiques dans l’ordre indiqué dans l’illustration
dans les trous de vis de la serrure de la roue à travers la serrure de
l’ensemble de roue. Ne pas trop serrer.
DXAEC210_ManualENFRSP_092116.indd 36 10/19/2016 3:58:56 PM
