45
Français

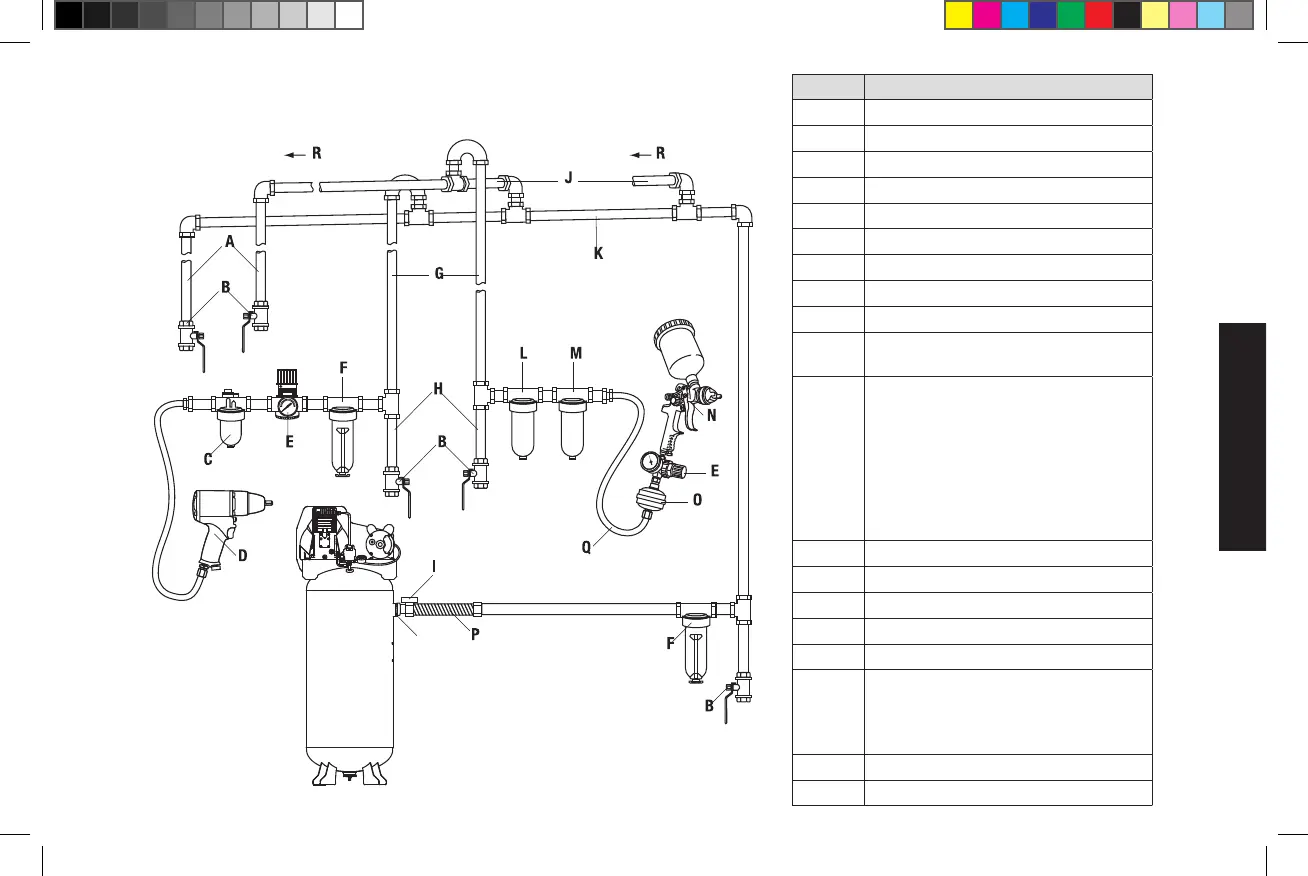

LA SECTION SYSTÈME TYPIQUE DE DISTRIBUTION D’AIR
S
Pièce Description
A
Tuyaux de vidange
B
Robinets de vidange
C
Lubrificateur
D
Outil pneumatique
E
Régulateur
F
Filtre / Piège à humidité
G
Conduites d’utilisation d’air
H
Tuyaux d’évacuation de saleté
I
Vanne d’évacuation d’air
J
Les conduites d’alimentation
s’inclinent avec le débit d’air
K
Conduites de distribution d’air prin-
cipales - Inclinez le tuyau dans le
sens du débit d’air. L’eau de con-
densation s’écoule le long de la
surface inférieure des tuyaux vers
les tuyaux de vidange, empêchant
ainsi l’entrée d’eau dans les con-
duites d’alimentation.
L
Filtre de 5 microns
M
Filtre de .01 microns
N
Pistolet de pulvérisation
O
Boule filtre
P
Raccord flexible
Q
Pour des résultats optimums, - La
distance entre le compresseur et
le piège à humidité doit être aussi
longue que possible.
R
Débit d’air
S
Filtre d’admission d’air
